1.3.2 Выбор силовых трансформаторов
При выборе вариантов электроснабжения в первую очередь необходимо выяснить, можно ли применять одно-трансформаторную подстанцию. Установка двух трансформаторов на подстанции обязательна, когда хотя бы одна из линий напряжением 10 кВ, отходящих от рассматриваемой подстанции, питающей потребители первой и второй категории надёжности электроснабжения не может быть зарезервирована от соседней подстанции 35 – 110 кВ, имеющее независимое питание с рассматриваемой; расчётная нагрузка подстанции требует установки трансформатора мощностью 6300 кВА; от шин 10 кВ отходят шесть и более линий напряжением 10 кВ расстояние между соседними подстанциями более 15 км [8]. По перечисленным условиям для всех вариантов электроснабжения выбираются двухтрансформаторные подстанции на напряжение 35 – 110 кВ.
Выбор типов трансформаторов
На РТП 35 – 110 кВ сельских электрических сетей устанавливают трансформаторы ТМН с автоматическим регулированием напряжения под нагрузкой (РПН).
На потребительских подстанциях 10 кВ устанавливают трансформаторы типа ТМ с переключением без возбуждения (ПБВ), с переключением ответвлений обмотки высшего напряжения при отключённом трансформаторе и приделами регулирования 2х2,5%.
Выбор мощности трансформаторов
В соответствии с рекомендациями по проектированию электроснабжения сельского хозяйства мощность трансформаторов напряжением 110 – 10 кВ на подстанциях определяют экономическим интервалом нагрузки. Для трансформаторных подстанций достаточным условием для выбора служит выражение
SЭНSPSЭ.В (1.10)
где SЭН и SЭ.В – соответственно нижняя и верхняя граница интервалов нагрузки для трансформатора принятой номинальной мощности, кВА, таблица 7.1 … 7.2 [8];
SP – расчётная нагрузка подстанции, кВА.
Пример расчёта: Потребитель – комбикормовый цех на 15 т. в смену, потребитель III категории надёжности электроснабжения, SP=86.7 кВА; мощность трансформатора для ТП 10/0,4 кВ выбирается по таблице 7.2 [8] и она составит 63 кВА. Аналогично производится однотрансформаторные подстанции 10/0,4 кВ. Данные выбора заносятся в таблицу 1.2
Номинальная мощность трансформаторов для двухтрансформаторных подстанций определяют по условиям их работы, как в нормальном, так и в послеаварийном режимах. Номинальным режимом считается работа обоих трансформаторов, каждый на свою секцию; послеаварийным – работа одного трансформатора на обе секции.
Мощность трансформаторов в нормальном режиме при равномерной их нагрузке для подстанции напряжением 35 – 110 кВ и 10 кВ выбирается исходя из требований
SЭ.Н<0,5SP<SЭ.В (1.11)
где SЭ.Н и SЭ.В – соответственно нижняя и верхняя границы интервалов нагрузки для трансформатора принятой номинальной мощности, кВА, таблица 7.1 … 7.2 [8];
SP – расчётная нагрузка подстанции, кВА.
В послеаварийном режиме мощность трансформатора соответствующую условию (1.11) проверяют с учётом возможных вариантов резервирования потребителей по сетям низкого напряжения.
SНОМ=SP/КПЕР (1.12)
где КПЕР – коэффициент аварийных допустимых перегрузок, выбирается по таблице 7.3 [8].
Зная КПЕР для трансформаторов с высшим напряжением 110 – 35 кВ находят по кривым их нагрузочной способности [8].
Пример расчёта: Вариант I подстанция “Карагайлы” с трансформаторами U=110 кВ. Расчётная нагрузка SP=3992 кВА согласно условию выбора (1.12), мощность трансформатора в после-аварийном режиме определяется
SНОМ==2661,3 кВА
Выбираем два трансформатора типа ТМН 4000/110
Аналогично выбираем мощность трансформаторов на других подстанциях, данные заносим в таблицу 1.4
Таблица 1.4Силовые трансформаторы
Подстанция |
Вариант I |
Вариант II | ||
Тип трансформатора |
Кол-во |
Тип трансформатора |
Кол-во | |
1. Курамыс |
ТМН 1600/110 |
2 |
ТМН 1600/110 |
2 |
2. Рахат |
ТМН 2500/110 |
2 |
ТМН 2500/110 |
2 |
3. Карагайлы |
ТМН 4000/110 |
2 |
ТМН 4000/110 |
2 |
4. Акжар |
ТМН 1600/110 |
2 |
ТМН 1600/110 |
2 |
5. Таусамалы |
ТМН 2500/110 |
2 |
ТМН 2500/110 |
2 |

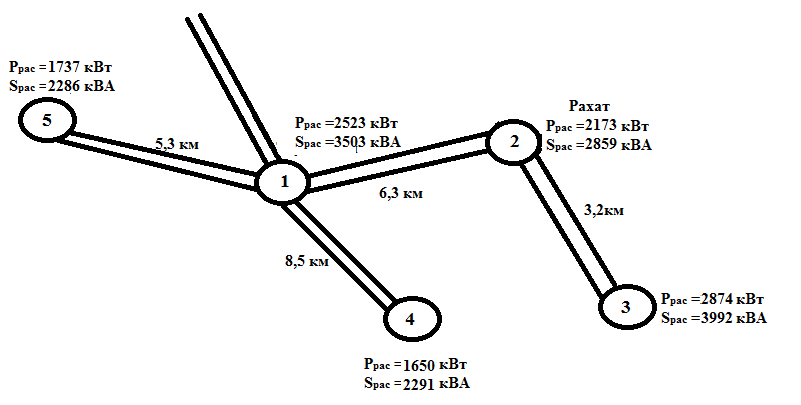

Рис 1.11 Вариант I напряжением 110/10 кВ с двухцепными радиальными линиями электропередач
.

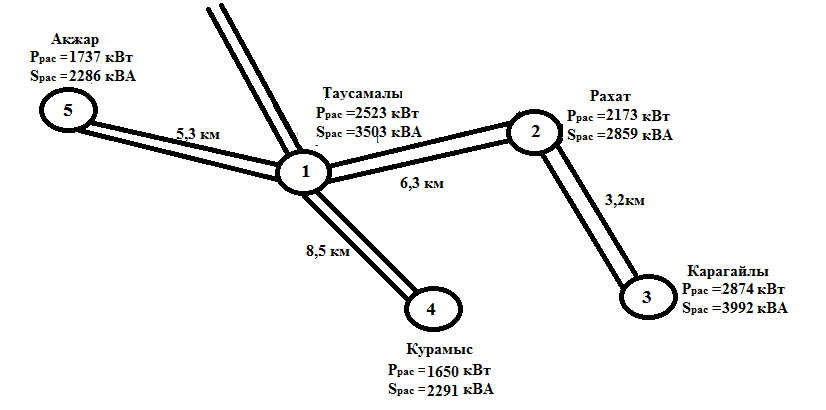

Рис 1.12 Вариант I напряжением 110/10 кВ с двухцепными радиальными линиями электропередач
