ЛЕКЦИЯ 11 ТРЕХФАЗНЫЕ ЦЕПИ
План лекции
1. Достоинства трехфазных цепей
2. Трехфазный генератор 3. Классификация и способы включения в трехфазную цепь приемни-
ков
1. Достоинстватрехфазныхцепей
Наличие вращающегося магнитного поля, на основе которого построен асинхронный двигатель.
При передаче энергии на расстояние в трехфазных цепях по сравнению с однофазными достигается существенная экономия материала проводов.
Возможность иметь два эксплуатационных напряжения.
Трехфазные цепи – это частный случай многофазных систем. Многофазной системой называют совокупность электрических цепей,
в которых действуют синусоидальные ЭДС одинаковой частоты, отличающиеся одна от другой по фазе и индуктируемые в одном источнике питания.
Каждую из цепей, входящих в многофазную систему, называют фазой. Трехфазная цепь состоит из трех основных элементов: генератора, ли-
нии передачи и приемника.
2.Трехфазныйгенератор
1.Принцип действия и разметка зажимов фаз обмотки.
Простейший трехфазный генератор состоит из неподвижной (статор) и подвижной (ротор) частей. Статор – это полый цилиндр, набранный из листов электротехнической стали. На его внутренней поверхности фрезеруют пазы, в которые укладывают три одинаковые обмотки, повернутые относительно друг друга на 120°. Ротор является электромагнитом. Его необходимо принудительно вращать.
При пересечении магнитными силовыми линиями поля ротора обмоток статора в последних наводятся ЭДС одинаковой величины с фазовым сдвигом 120°. Такую систему называют симметричной.

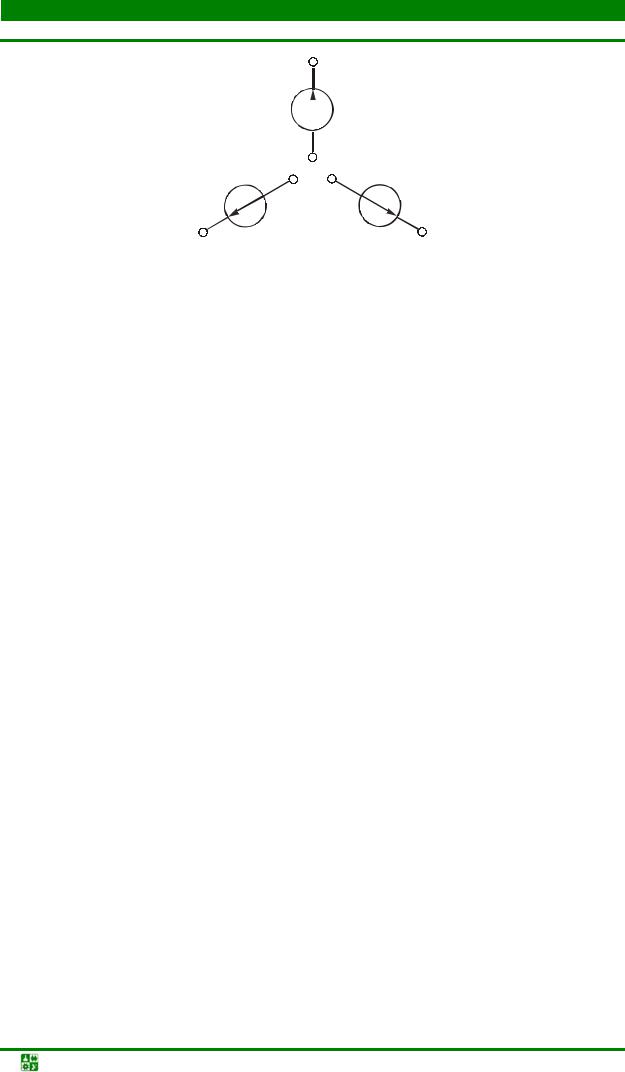

Условное изображение фаз обмоток генератора и их разметка представлены на рис. 11.1.
Буквами А, В, С обозначают начала фаз обмоток; X, Y, Z – их концы.
Теоретические основы электротехники. Конспект лекций |
-72- |
ЛЕКЦИЯ 11. ТРЕХФАЗНЫЕ ЦЕПИ
2. Трехфазный генератор
|
|
|
A |
|
|
|
|
e A |
|
|
|
|
|
|
|
Z |
|
X |
|
|
|
|
||
e C |
|
Y |
e B |
|
C |
|
Рис. 11. 1 |
B |
|
|
|
|
2. Способы изображения симметричной системы ЭДС.
Графический Симметричная система ЭДС – это три синусоиды, сдвинутые относи-
тельно друг друга по фазе на угол 120°. Принято считать, что начальная фаза ЭДС фазы А равна нулю, ЭДС фазы В отстает от ЭДС фазы А на 120°, ЭДС фазы С отстает от ЭДС фазы В на 120°.
Тригонометрический ЭДС можно записать как синусоидальные функции времени следую-
щим образом:
eA = Emsin ωt ; eB = Emsin( ωt -120°) ; eС = Emsin( ωt +120°).
Вращающимися векторами в декартовой системе координат
Комплексными числами При изображении векторной диаграммы на комплексной плоскости
(рис. 11.2) каждому вектору можно сопоставить комплексное число. При расчете трехфазных цепей комплексную плоскость обычно поворачивают на
угол |
π |
против часовой стрелки. |
|
|
|
|
|
||
2 |
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
Комплексы действующих значений ЭДС фаз в показательной форме |
||||||||
могут быть записаны уравнениями: |
|
|
|
||||||
|
|
|
|
|
= Ee− j |
2π |
= Ee− j120° = a2 E ; |
||
|
|
EA = E; EB |
3 |
||||||
|
|
EC = Ee j |
2π |
= Ee j120° = Ee− j |
4π |
||||
|
|
3 |
|
3 |
= aE , |
где a = e j120° – оператор поворота, a2 = e j240° = e− j120°.
Теоретические основы электротехники. Конспект лекций |
-73- |
ЛЕКЦИЯ 11. ТРЕХФАЗНЫЕ ЦЕПИ
2. Трехфазный генератор

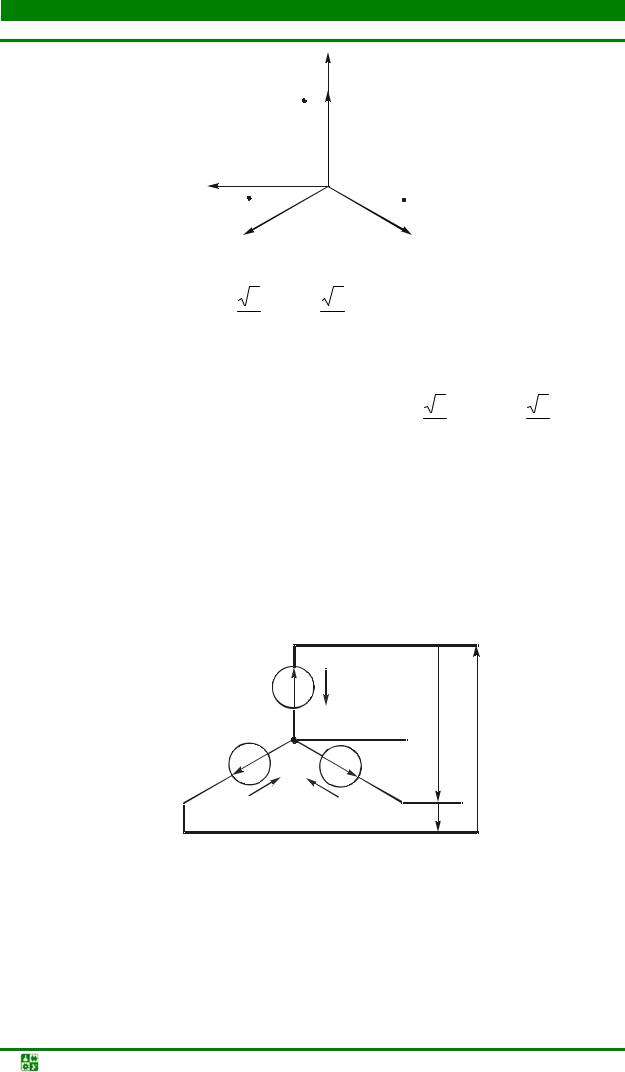

+1
E A
+j
E C E B
Рис. 11.2
Значение 1+ a + a2 =1− 12 + j 23 − 12 − j 23 = 0 .
Сумма комплексных значений ЭДС трех фаз равна нулю:
EA + EB + EC = E + Ee− j120° + Ee+ j120° = E − E2 − j 23 E − E2 + j 23 Е = 0 .
3. Способы соединения фаз обмоток генератора. Соединение звездой
Получается при объединении концов фаз обмоток X, Y, Z в нейтральную точку N (рис. 11.3).
От начал фаз к приемнику отходят линейные провода, от нейтральной точки – нейтральный провод.
Это четырехпроводная система.
|
|
|
|
A |
|
|
|
|
|
|
e |
A |
|
|
|
u A |
|
|
|
|
|
|
|
uAB |
|
|
e |
|
|
|
N |
|
|
uCA |
|
C |
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
e B |
|
C |
|
|
u |
C |
u |
B |
B |
|
|
|
uBC |
|
|||||
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
Рис. 11.3
Если нейтрального провода нет, получится трехпроводная система, обозначение которой Y.
Соединение треугольником
Теоретические основы электротехники. Конспект лекций |
-74- |
ЛЕКЦИЯ 11. ТРЕХФАЗНЫЕ ЦЕПИ
2. Трехфазный генератор
Получается при соединении начала одной фазы с концом другой
(рис. 11.4).
A(Z)
e C |
e A |
|
C(Y) |
|
e B |
B(X) |
Рис. 11.4
Условное обозначение: .
4. Условные положительные направления фазных и линейных напряжений и соотношения между ними.
Обычно обмотки генератора соединяют звездой. Напряжения между началом и концом фазы (см. рис. 11.3) называют фазными (uА , uВ и uC ), а
напряжения между началами фаз генератора – линейными (uАВ , uВС , uCА).
Внутренним сопротивлением фаз генератора можно пренебречь. В этом случае фазные напряжения U A , U B и UC считают численно равными ЭДС
фаз.
Стрелка источника показывает направление повышения потенциала. Поэтому за условные положительные направления фазных напряжений принимают направления от начала к концу фаз обмоток, а линейных напряжений – к началу фазы, являющейся вторым индексом в обозначении напряжения.
Любое линейное напряжение можно определить, рассчитав изменение потенциалов между соответствующими началами фаз генератора.
Для комплексных значений эти уравнения имеют вид
U AB =U A −U B ; U BC =U B −UC ; UCA =UC −U A .

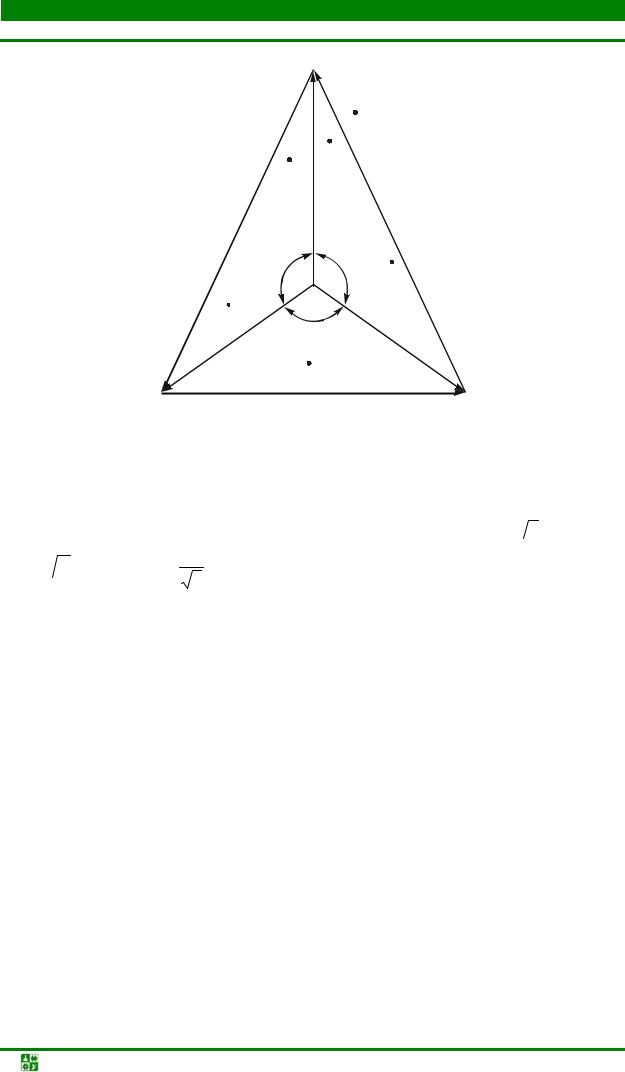

Эти уравнения дают возможность построить топографическую диаграмму фазных и линейных напряжений (рис. 11.5).
Следует обратить внимание на противоположное направление стрелок на схеме, указывающих условное положительное направление напряжений и соответствующих им векторов на топографической диаграмме.
Теоретические основы электротехники. Конспект лекций |
-75- |
ЛЕКЦИЯ 11. ТРЕХФАЗНЫЕ ЦЕПИ
2. Трехфазный генератор
A
UAB
UA
UCA
|
120° |
120° U |
B |
|
N |
|
|
|
120° |
|
|
|
UC |
|
|
C |
UBC |
|
B |
Рис. 11.5
Из диаграммы видно, что векторы линейных напряжений U AB , U BC , UCA опережают по фазе соответственно векторы фазных напряжений U A , U B и UC на угол 30°.
Линейное напряжение по величине больше фазного в 3 раз, т. е.
Uл = 3Uф или Uф = U3л .
При соединении фаз обмоток генератора треугольником конец одной фазы соединяют с началом другой (рис. 11.4). В этом случае линейные напряжения равны фазным: Uл =Uф .
3.Классификацияиспособывключения
втрехфазнуюцепьприемников
Трехфазные цепи бывают четырехпроводные и трехпроводные. Фазы генератора и фазы приемника могут быть соединены по-разному.
Приемники, включаемые в трехфазную цепь, могут быть одофазными и трехфазными. Начала и концы фаз трехфазных приемников обозначают соответственно буквами а, х; b, y; с, z.
Трехфазные приемники могут быть симметричными и несимметричными. У симметричных приемников равны между собой комплексные сопротивления фаз: Z a = Z b = Z c .
У несимметричного приемника нагрузка может быть равномерной, если сопротивления фаз равны между собой по величине (по модулю), или однородной, если ϕa = ϕb = ϕc .
Теоретические основы электротехники. Конспект лекций |
-76- |
ЛЕКЦИЯ 11 ТРЕХФАЗНЫЕ ЦЕПИ
Вопросыдлясамопроверки
1.Перечислите преимущества трехфазных цепей.
2.Какие способы изображения симметричной системы ЭДС вы знаете?
3.Как получают соединение фаз обмоток генератора звездой и треугольником?
4.Какие напряжение называют фазными, какие – линейными?
5.Каково соотношение фазных и линейных напряжений при соединении фаз звездой и треугольником?
6.Какие трехфазные приемники называют симметричными?
