3. Согласно п. 6 «Условности и упрощения» ГОСТ 2.305–68 тонкие стенки типа ребер жесткости показывают незаштрихованными, если секущая плоскость направлена вдоль оси или длинной стороны такого элемента (рис. 2.1). Данная условность не распространяется на аксонометрические проекции (рис. 2.2). На аксонометрической проекции не показывают линии невидимо-
го контура, а в эллипсах проводят осевые линии.
Рис. 2.2
4. Если секущая плоскость совпадает с плоскостью симметрии предмета в целом и соответствующие разрезы размещены на одном листе в проекционной связи и не разделены какими-либо изображениями, то для горизонтальных, вертикальных и профильных разрезов положение секущей плоскости не указывают и сам разрез не надписывают. Если секущая плоскость не совпадает с плоскостью симметрии, то ее положение указывают линией сечения (т.е. следом этой плоскости на плоскости чертежа). Сложные разрезы обозначают всегда. На рис. 2.3 выполнен ступенчатый разрез. Границы между секущими плоскостями
на сложных разрезах не указывают.
Рис. 2.3
21
5. На сложных разрезах кроме начального и конечного штрихов в местах перехода от одной секущей плоскости к другой выполняют уголки. Буквы наносят около стрелок, указывающих направление взгляда, и в местах пересечения со стороны внешнего угла. Для наклонных разрезов и сечений надпись «А-А» пишут горизонтально и буквы возле стрелок не наклоняют. Образцы выполнения стрелок и значка «повернуто» приведены на рис. рис. 2.4.
Рис. 24
6. Если на ось симметрии попадает проекция ребра, принадлежащего внешнему или внутреннему очертанию предмета, то разрез выполняют, как показано на рис. 2.5, а, б.
а |
б |
Рис. 2.5

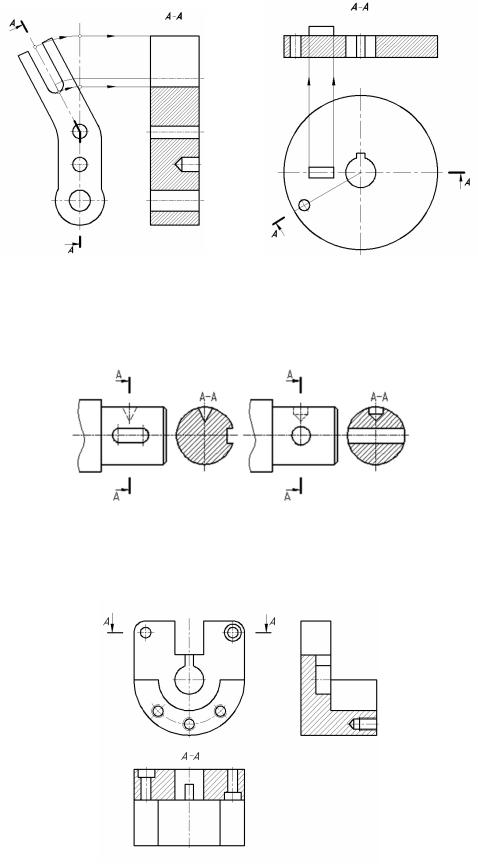

7. Изображая на чертеже ломаный разрез, наклонную плоскость мысленно поворачивают в вертикальное или горизонтальное положение до совмещения с направлением основной секущей плоскости, при этом направление поворота может не совпадать с направлением взгляда. При повороте секущей плоскости элементы, расположенные за ней, не должны перемещаться на угол поворота (рис. 2.6).
22
Рис. 2.6
8. Сечение выполняют по принципу разреза (рис. 2.7), если секущая
плоскость проходит через ось поверхности вращения, ограничивающей круглые отверстия и углубления (цилиндрические, конические, сферические).
Рис. 2.7
9. Если секущая плоскость проходит через отверстие, края которого на сечении не соединяются и при этом сечение получается состоящим из отдельных частей, следует выполнять разрез, а не сечение (рис. 2.8).
Рис. 2.8
23
10. Независимо от количества листов, на которых изображена деталь, все разрезы и сечения заштриховывают в одном направлении с одинаковыми интервалами. Линии штриховки выполняют под углом 45о к рамке чертежа. Если направление штриховки совпадает с направлением линий контура, разрешается выполнять штриховку под углом 30 и 60о. Согласно п. 3 «Условности и нанесение размеров» ГОСТ 2.317-69 линии штриховки сечений в аксонометрических проекциях наносят параллельно одной из диагоналей проекций квадратов, лежащих в соответствующих координатных плоскостях, стороны которых параллельны аксонометрическим осям (рис. 2.9).
Рис. 2.9
3.ВОПРОСЫ И ЗАДАНИЯ ДЛЯ САМОКОНТРОЛЯ
1.Какой способ проецирования используют при выполнении чертежей?
2.Что называется видом?
3.Назовите основные виды.
4.Какое изображение называют главным?
5.В каких случаях и как обозначают основные виды?
6.Какие виды называют дополнительными? Как их располагают на чертеже
икак обозначают?
7.Какие виды называют местными? Как их располагают на чертеже и обозначают?
8.Что такое выносной элемент и где его применяют?
9.Как оформляют выносной элемент?
10.Для чего на чертежах выполняют разрезы? Что называют разрезом?
11.Почему разрез является условным изображением?
12.Как разделяют разрезы в зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций?
13.Как различают разрезы в зависимости от числа секущих плоскостей?
14.Как выполняют и каковы особенности изображения: а) ступенчатых, б) ломаных разрезов?
24
15.Как и для чего выполняют местные разрезы?
16.В каких случаях необходимо обозначать простые разрезы?
17.В каких случаях на чертеже соединяют часть вида с частью разреза? Как оформляют такое изображение?
18.Как выполняют разрез, если ребро предмета совпадает с осевой линией?
19.Можно ли разрезы размещать на месте основных видов?
20.Что называется сечением?
21.Почему сечение является условным изображением?
22.Чем сечение отличается от разреза?
23.Какие виды сечений вы знаете?
24.Каким образом на чертеже изображают и обозначают след секущей плос-
кости?
КОНТРОЛИРУЮЩИЕ ТЕСТЫ
AutoCAD
Указать правильное соответствие между функциональным назначением команды и ее пиктограммой
1 |
2 |
3 |
4 |
•Вывод чертежа на плоттер, принтер или в файл.
•Создание пустого файла чертежа.
•Открытие существующего файла чертежа.
•Сохранение текущего чертежа.
Указать правильное соответствие между функциональным назначением команды и ее пиктограммой
1 |
2 |
3 |
4 |
•Круг.
•Сплайн.
•Отрезок.
•Многоугольник.
Команда, выполняемая с помощью пиктограммы
, позволяет: 1) продолжить линию до границы объекта; 2) превратить сложные объекты в набор отрезков и дуг; 3) удалить примитивы;
4) разорвать объект в определенном пользователем месте.
25
Команда, выполняемая с помощью пиктограммы,
позволяет:
1)выбрать объект для вращения;
2)повернуть тело на любой угол;
3)создать трехмерную модель;
4)указать ось вращения.
Указать правильное соответствие между функциональным назначением команды и ее пиктограммой
1 |
2 |
3 |
4 |
1)перенос объектов;
2)копирование объектов;
3)зеркальное отражение объектов;
4)создание упорядоченной группы объектов.
Указать правильное соответствие между функциональным назначением команды и ее пиктограммой
1 |
2 |
3 |
4 |
•удлинение объектов в соответствии с кромками других объектов;
•снятие фасок с объектов;
•обрезка объектов в соответствии с кромками других объектов;
•скругление кромок объектов.
Указать правильную команду, позволяющую путем объединения создать трехмерную модель детали из нескольких геометрических тел
1 |
2 |
3 |
4 |
Указать панель инструментов, содержащую команду, которая позволяет создавать трехмерные объекты из плоской замкнутой фигуры
ПСК
Редактирование тела
Вид
Моделирование
26
Тема «Виды»
Метод построения изображений изделий, заложенный в стандартах ЕСКД:
1)прямоугольное проецирование;
2)косоугольное;
3)голография;
4)косоугольное проецирование.
Согласно ГОСТ 2.305-68 главный вид — это проецирование предмета на
... плоскость проекций:
1)фронтальную;
2)профильную;
3)горизонтальную;
4)вспомогательную.
При выполнении чертежа детали согласно ГОСТ 2.305 количество основных видов равно:
1)четыре;
2)три;
3)шесть;
4)сколько угодно.
Вид сверху не обозначают, если он расположен:
1)не в проекционной связи с главным видом;
2)слева от главного вида;
3)снизу от главного вида;
4)в любом месте чертежа.
К основным видам относится …, согласно ГОСТ 2.305-68:
1)вид по стрелке;
2)вид снизу;
3)местный вид;
4)дополнительный вид.
Местным называют вид,…:
1)полученный на плоскостях, не параллельных плоскостям проекций;
2)полученный на плоскостях, параллельных плоскостям проекций;
3)полученный на плоскостях, перпендикулярных плоскостям проекций;
4)на котором изображены отдельные, ограниченные места поверхности
объекта.
Вид детали слева, если даны два вида: главный и сверху.
1 |
2 |
3 |
4 |
27
Вид детали сверху, если даны два вида: главный и справа.
1 |
2 |
3 |
4 |
Вид детали сверху, если даны два вида: главный и слева.
1 |
2 |
3 |
4 |
Главный вид детали.
1 |
2 |
3 |
4 |
Вид детали, выполненный по стрелке:
1) сверху; 2) основной; 3) дополнительный; 4) местный.Заданному разрезу соответствует вид сверху:
1 |
2 |
3 |
4 |
28
Тема «Сечения»
Выполнение и оформление наложенного сечения
1 |
2 |
3 |
4 |
Выполнение и оформление сечения
1
2
3
4
Выполнение и оформление сечения
1
2
3
4
Выполнение и оформление изображения детали соответствует ГОСТ 2.305-68
1 |
2 |
3 |
4 |
29
Тема «Разрезы»
Разрез А-А называется:
1) горизонтальный; 2) местный; 3) ломаный; 4) ступенчатый.
Изображение А-А называется:
1) местный; 2) горизонтальный разрез; 3) ломаный разрез; 4) ступенчатый разрез.
Выполнение и оформление разреза
1
2
3
4
Выполнение и оформление разреза
1 |
2 |
3 |
4 |
30
