Турицына - Практикум по анатомии животных
.pdfОстеология |
Скелет головы – череп |
внутренней поверхности имеется ямка слезной железы – fossa glandulae lacrimalis;
5)решетчатый край – margo ethmoidalis – находится на внутренней поверхности чешуи, обращенной в черепную полость.
Рис.35. Череп собаки – дорсальная поверхность (П. Попеско, 1978):
1 – затылочная кость (к.); 2 – межтеменная к.; 3 – теменная к.; 4 – височная к.; 5 – лобная к.; 6 – скуловая к.; 7 – слезная к.; 8 – верхняя челюсть; 9 – носовая к.; 10 – резцовая к.; 11 – затылочнотеменной шов; 12 – наружный сагиттальный гребень; 13 – лобнотеменной шов; 14 – наружный лобный гребень 15 – лобный шов; 16 – скуловая дуга; 17 – скуловой отросток лобной к.; 18 – лобный отросток скуловой к.; 19 – край орбиты; 20 – межносовой шов; 21 – подглазничное отверстие; 22 – небная щель; 23 – межрезцовый канал
Глазничная часть – pars orbitalis – участвует в образовании медиальной стенки глазницы, на ней находится решетчатое отверстие – foramen ethmoidale, через которое из глазницы проходит решетчатая артерия.
Носовая часть – pars nasalis – входит в состав крыши носовой полости, сверху она имеет носовой, а снизу решетчатый края. Лобная кость содержит в себе лобную пазуху – sinus frontalis, сообщающуюся с носовой полостью.
Видовые особенности:
Лошадь – скуловой отросток лобной кости соединяется со скуловым отростком височной кости. В основании отростка лежит надглазничное отверстие. На орбитальной поверхности скулового отростка находится блоковая ямка – fossa trochlearis. По краям ямки прикрепляется хрящевая пластинка, через которую перекидывается сухожилие дорсальной косой мышцы глаза.
Крупный рогатый скот – лобные кости развиты очень сильно, чешуя своим каудальным краем формирует в виде толстого ва-
61
Остеология |
Скелет головы – череп |
лика задний лобный, или межроговый, гребень – crista
(intercornualis) frontalis caudalis. По бокам от заднего лобного гребня отходят мощные роговые отростки – processus cornualis. На основании отростка заметна шейка – collum, а над шейкой – шероховатый венчик – corona. Наружная поверхность рогового отростка шероховатая и пронизана множеством отверстий для сосудов. Скуловой отросток лобной кости короткий, соединяется с лобным отростком скуловой кости и таким образом замыкает орбиту. Надглазничное отверстие двойное. Рострально от него проходит надглазничный желоб – sulcus supraorbitalis. В
самой лобной кости и в роговом отростке заключена лобная пазуха, соединяющаяся с теменными и околоносовыми пазухами.
Рис.36. Череп свиньи с левой стороны (П.Попеско, 1961)
1 – резцовая кость (к.); 2 – носовая к.; 3 – слезная к.; 4 – слезные отверстия; 5 – верхнечелюстная к.; 6 – подглазничное отверстие; 7 – скуловая к.; 8 – лобный отросток скуловой к.; 9 – скуловой отросток височной к.; 10 – лобная к.; 11 – скуловой отросток лобной к.; 12 – наружный лобный гребень; 13 – затылочный гребень; 14 – лицевой гребень; 15 – наружный слуховой проход; 16 – мыщелок затылочной к.; 17 – яремный отросток затылочной к.; 18 – нижняя челюсть; 19 – мышечный отросток нижнечелюстной к.; 20 – суставной отросток нижнечелюстной к.; 21 – подбородочное оральное отверстие; 22 – подбородочные аборальные отверстия; 23 – сосудистая вырезка
Свинья – наружная поверхность чешуи лобной кости может быть плоской или вогнутой в зависимости от породы. Надглазничное отверстие открывается на уровне переднего края орбиты.
62
Остеология |
Скелет головы – череп |
От него на носовую кость опускается надглазничный желоб. Скуловой отросток короткий, орбита не замкнута. Каудальный край орбиты формирует орбитальная связка – ligamentum orbitale.
Собака – скуловой отросток лобной кости развит слабо и соединяется со скуловой дугой орбитальной связкой. Надглазничное отверстие отсутствует.
Височная кость – os temporale – парная, участвует в образовании боковой стенки черепной полости, служит вместилищем среднего и внутреннего уха, состоит из чешуи и каменистой кости, которые у большинства домашних животных рано срастаются между собой в единое целое.
Чешуя височной кости – squama temporalis – вместе с теменной костью образует височную ямку – fossa temporalis. От чешуи отходит мощный скуловой отросток – processus zygomaticus, который соеди-
няется с височным отростком скуловой кости и образует скуловую дугу – arcus zygomaticus.
На нижней поверхности чешуи, непосредственно у основания скулового отростка находится суставной бугорок – tuberculum articulare. Он служит для соединения с суставным отростком нижней челюсти. Позади суставного бугорка и впереди от наружного слухового прохода располагаются засуставной отросток – processus retroarticularis – и засуставное отверстие – foramen retroarticulare, ведущее в височный ход – meatus temporalis.
Каменистая кость – os petrosa – служит вместилищем для среднего и внутреннего уха. Только у лошади она встречается как самостоятельная кость, у остальных животных она срастается с чешуей височной кости. Каменистая кость состоит из трех частей: сосцевидной, барабанной и скалистой.
Сосцевидная часть – pars mastoidea – срастается с затылочной костью и выступает в виде сосцевидного отростка – processus mastoideus. К сосцевидной части прикрепляются мышцы, идущие от туловища. Между сосцевидным отростком и барабаной частью от-
крывается отверстие лицевого канала – canalis nervi facialis, через него проходит лицевой нерв. Сосцевидная часть височной кости образует латеральный край рваного отверстия.
Барабанная часть – pars tympanica – состоит из наружного слухового прохода и барабанного пузыря с барабанной полостью, в ко-
63
Остеология |
Скелет головы – череп |
торой располагаются органы среднего уха. Наружный слуховой проход – meatus acusticus externus – лежит позади суставного бугорка, вентрально он продолжается в барабанный пузырь.

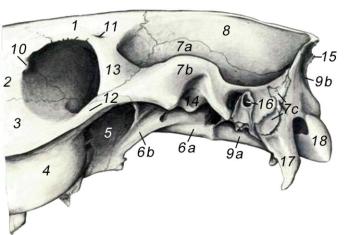

Рис.37. Мозговой отдел черепа лошади (П. Попеско, 1978):
1 – лобная кость (к.); 2 – слезная к.; 3 – скуловая к.; 4 – верхняя челюсть; 5 – перпендикулярная пластинка небной к.; 6а – базисфеноид; 6b – крыловидный отросток клиновидной к.; 7а – чешуя височной к.; 7b – скуловой отросток височной к.; 7с – сосцевидная часть височной к.; 8 – теменная к.; 9а – тело затылочной к.; 9b – чешуя затылочной к.; 10 –слезный отросток; 11 – надглазничное отверстие; 12 – височный отросток скуловой к.; 13 – скуловой отросток лобной к.; 14 – суставной бугорок височной к.; 15 – затылочное предбугорье; 16 – наружный слуховой проход; 17– яремный отросток; 18 – затылочный мыщелок
Барабанный пузырь – bulla tympanica – обращен вентрально, лежит впереди яремного отростка и латерально от тела затылочной кости. От барабанного пузыря отходит мышечный отросток – processus muscularis, который служит для прикрепления мышц небной занавески. Медиально от мышечного отростка находится кост-
ная слуховая труба – tuba auditiva ossea, через которую барабанная полость – cavum tympani – соединяется с полостью глотки. Ниже наружного слухового прохода в углублении расположен короткий, по-
хожий на пенек, подъязычный отросток – processus hyoideus – для сочленения с подъязычной костью.
Скалистая часть – pars petrosa – вдается в глубь черепной коробки, в ней находится лабиринт внутреннего уха. На медиальной поверхности скалистой части находится внутренний слуховой проход
– meatus acusticus internus, на дне которого расположены два отверстия для прохождения стато-акустического и лицевого нервов. По-
64
Остеология |
Скелет головы – череп |
мимо внутреннего слухового прохода скалистая часть имеет еще на-
ружное отверстие водопровода преддверия – apertura externa aqueductus vestibuli – и наружное отверстие водопровода улитки – apertura externa aqueductus cochlea.
Видовые особенности:
Лошадь – каменистая и барабанная части срастаются с чешуей только к старости. Наружный слуховой проход короткий. Хорошо развит мышечный отросток.
Крупный рогатый скот – суставной бугорок массивный, слабовыпуклый. На нем выделяется подъязычный отросток. Наружный слуховой проход длинный, направлен латерально.
Свинья – скуловой отросток массивный и короткий, наружный слуховой проход длинный. Барабанный пузырь вытянутой формы, сосцевидный отросток небольшой, суставной отросток узкий, седловидный. Височный канал отсутствует.
Собака – наружный слуховой проход очень короткий, барабанный пузырь округлый, суставной бугорок желобоватый.
Крыловидная кость – os pterygoideum – парная кость, пред-
ставляет собой очень тонкую пластинку, налегающую на крыловой отросток клиновидной кости с медиальной стороны. Она входит в состав боковой стенки хоан. Ее вентральный конец образует крючок
– hamilus pterygoideus, через который перебрасывается сухожилие напрягателя небной занавески.
Видовые особенности:
Лошадь – крыловидная кость узкая и длинная, крючок длинный,
слабоизогнут, имеет желоб – sulcus hamuli pterygoidei.
Крупный рогатый скот – крыловидная кость длинная и широкая, крючок притуплен.
Свинья – кость имеет обширную крыловидную ямку – fossa pterygoidea. Крючок крыловидной кости притуплен.
Собака – кость короткая, широкая, с коротким крючком.
65
Остеология |
Скелет головы – череп |
Лабораторное занятие №7
Носовая, слезная, скуловая, резцовая, нѐбная кости,
дорсальная и вентральная носовые раковины
Кости лицевого отдела черепа образуют стенки носовой и ротовой полостей. К ним относятся две непарные кости (сошник и подъязычная кость) и 9 парных (носовая, верхнечелюстная, резцовая, слезная, скуловая, небная, дорсальная и вентральная носовые раковины, нижнечелюстная кости), а у свиньи еще хоботная кость.
Рис. 38. Череп свиньи с дорсальной поверхности
(П.Попеско, 1961):
1 – затылочный мыщелок; 2 – затылочный гребень; 3 – височная ямка; 4 – наружный лобный гребень; 5 – наружный слуховой проход; 6 – скуловой отросток лобной кости; 7
– теменная кость; 8 – скуловая дуга; 9 – вентральный глазничный край; 10
– надглазничное отверстие; 11 – слезный бугорок; 12 – слезные отверстия; 13 – верхняя челюсть; 14 – лобная к.; 15 – подглазничное отверстие; 16 – носовая к.; 17 – носовой отросток резцовой к.; 18 – клык; 19
– слезная к.; 20 – тело резцовой к.; 21
– небная щель
Крыша носовой полости образована лобными (частично) и носовыми костями. Боковые стенки носовой полости сформированы верхнечелюстной, слезной, скуловой костями. Вход в носовую полость ограничен резцовой и носовой костями, выход (хоаны) – сошником, крыловидной, небной, лобной и клиновидной костями. В носовой полости имеются внутренние перегородки, образованные решетчатой костью, хрящевой носовой перегородкой, сошником, носовыми раковинами.
Дно носовой полости и крышу ротовой полости образуют резцовая, верхнечелюстная и небная кости. Нижнечелюстная и подъязычная кости входят в состав дна ротовой полости.
66
Остеология |
Скелет головы – череп |
Носовая кость – os nasale – парная, плоская, имеет вид узкой длинной пластинки с заостренным передним концом. На носовой кости различают наружную – facies externa – и внутреннюю поверх-
ности – facies interna. Вдоль ее внутренней поверхности идет рако-
винный гребень – crista conchalis dorsalis – для прикрепления дор-
сальной носовой раковины.
Видовые особенности:
Лошадь – назальный конец кости заострен, а каудальный – расширен и закруглен, хорошо выражен раковинный гребень на внутренней поверхности.
Крупный рогатый скот – назальный конец кости раздвоен, хорошо выражен раковинный гребень.
Свинья – носовая кость узкая и длинная, на ее наружной поверхности проходит надглазничный желоб.
Собака – назальный конец кости сильно расширен и вырезкой разделен на два отростка, из которых более длинный латеральный.
Рис.39. Череп лошади с дорсальной поверхности
(П. Попеско, 1978):
1 – затылочная кость (к.);
2 – межтеменная к.;
3 – теменная к.;
4 – височная к.;
5 – лобная к.;
6 – носовая к.;
7 – слезная к.;
8 – скуловая к.;
9 – верхняя челюсть;
10 – резцовая к.;
11 – сагиттальный шов;
12 – лобный шов;
13 – межносовой шов
Слезная кость – os lacrimale – парная плоская кость, состоит из двух пластинок, расположенных под углом друг к другу, между ними находится острый глазничный край. Лицевая пластинка – lamina facialis – входит в состав стенки носовой полости, а глазничная пла-
67
Остеология |
Скелет головы – череп |
стинка – lamina orbitalis – в состав глазницы. На глазничной пластинке имеется воронкообразное углубление – ямка слезного мешка – fossa sacci lacrimalis, на дне которой открывается слезное отверстие
– foramen lacrimale, ведущее в носослезный канал – canalis lacrimalis.
Видовые особенности:
Лошадь – размеры лицевой и глазничной пластинок почти одинаковы. На лицевой пластинке возвышается ростральный слез-
ный отросток – processus lacrimalis rostralis, к которому при-
крепляются связки и мышцы века, на орбитальном крае нахо-
дится каудальный слезный отросток – processus lacrimalis caudalis, к которому крепится хрящевая основа третьего века.
Крупный рогатый скот – лицевая пластинка длинная и достигает носовой кости. У взрослых животных имеется слезный пузырь
–bulla lacrimalis, сообщающийся с верхнечелюстной пазухой.
Свинья – слезное отверстие двойное и открывается на орбитальном крае. На лицевой пластинке имеется слезный бугорок – tuberculum lacrimale, с верхнечелюстной кости продолжается клыковая ямка. На глазничной поверхности рядом с ямкой слезного мешка есть глубокая мышечная ямка для вентральной косой мышцы глазного яблока.
Собака – на слезной кости развита только глазничная пластинка.
Скуловая кость – os zygomaticum – парная плоская, образует боковую стенку носовой полости и участвует в формировании орбиты. На кости различают две поверхности: лицевую и глазничную, разделенные орбитальным краем – margo orbitalis. Кость имеет от одного до четырех отростков у разных животных.
Видовые особенности:
Лошадь – лицевая поверхность обширная, на ней есть скуловой гребень – crista zygomaticum, переходящий в лицевой гребень – crista facialis – верхнечелюстной кости. Имеется один височный отросток – processus temporalis. Задний край орбиты формируется скуловым отростком лобной кости.
Крупный рогатый скот – скуловая кость имеет два отростка – скуловой и лобный. Лобный отросток – processus frontalis – со-
единяется со скуловым отростком лобной кости и замыкает ор-
биту сзади. Височный отросток – processus temporalis – соеди-
няется со скуловым отростком височной кости и участвует в об-
68
Остеология |
Скелет головы – череп |
разовании скуловой дуги – arcus zygomaticus. На лицевой поверхности выражен лицевой гребень.
Свинья – лицевая пластинка хорошо развита и принимает участие в образовании клыковой ямки – fossa canini. Глазничный край снабжен небольшим лобным отростком, орбита каудально не замкнута. Височный отросток мощный.
Собака – скуловая кость несет четыре отростка: слезный – processus lacrimalis, верхнечелюстной – processus maxillaris, лобный
– pr. frontalis и височный – processus temporalis.
Рис.40. Череп собаки с левой стороны (П. Попеско, 1978):
1 – височный отросток скуловой кости (к.); 2 – скуловой отросток височной к.; 3 – ямка слезного мешка; 4 – орбита; 5 – клыковая ямка; 6 – подглазничное отверстие; 7 – наружный лобный гребень; 8 – глазничный гребень; 9 – затылочный гребень; 10 – скуловой отросток лобной к.; 11 – надмыщелковое отверстие; 12 – отверстие лицевого канала; 13 – наружный слуховой проход; 14 – мыщелок затылочной к.; 15 – засуставной отросток височной к.; 16
– барабанный пузырь; 17 – яремный отросток затылочной к.; 18 – подбородочные отверстия; 19 – мышечный отросток нижнечелюстной к.; 20 – височный гребень; 21 –ветвь нижнечелюстной к.; 22 – суставной отросток нижнечелюстной к.; 23 – угловой отросток нижней челюсти; 24 – ямка большой жевательной мышцы
Резцовая кость – os incisivum – парная, состоит из тела, носового и небного отростков. Тело – corpus ossis incisivi – имеет две по-
верхности: губную – facies labialis – и нѐбную – facies palatina. Обе поверхности сходятся и образуют альвеолярный край с альвеолами для зубов.
Небный отросток – processus palatinus – отходит от тела кау-
дально и участвует в образовании твердого нѐба. Между небными
69
Остеология |
Скелет головы – череп |
отростками и основанием носовых отростков остается небная щель – fissura palatina.
Носовой отросток – processus nasalis – отделяется от тела в каудодорсальном направлении и образует боковую границу входа в носовую полость. Между носовым отростком и носовой костью об-
разуется носорезцовая вырезка – incisura nasoincisiva.
Видовые особенности:
Лошадь – тело массивное с тремя альвеолами для резцов, меж-
ду телами проходит резцовый канал – canalis interincisivus.
Крупный рогатый скот – тело плоское в виде пластинки из-за отсутствия резцов, между телами правой и левой резцовых кос-
тей есть широкая межрезцовая щель – fissura interincisivi.
Свинья – на теле находятся три далеко расставленные друг от друга альвеолы для резцов, носовой отросток широкий и массивный.
Собака – тело кости плоское, носовой отросток длинный, небный отросток сжат с боков, короткий, небная щель небольшая, на теле есть три луночки для резцов.
Рис.41. Череп коровы с вентральной стороны (П. Попеско, 1978):1 – затылочная кость (к); 2 – глазничная часть лобной к.; 2' – роговой отросток лобной к.; 3 – чешуя височной к.; 3'– барабанная часть височной к.; 4 – тело клиновидной к.; 4' – височное крыло; 4" – глазничное крыло; 5 – сошник; 6 – крыловидная к.; 7 – скуловая к.; 8 – верхнечелюстная к.; 8' – небный отросток верхнечелюстной к.; 9 – небная к.; 10 – слезная к.; 11 – тело резцовой к.; 11’ – носовой отросток резцовой к.; 11”– нѐбный отросток резцовой к.; 12 – теменная к. M – моляры; P – премоляры.
Небная кость – os palatinum – парная плоская, состоит из горизонтальной и перпендикулярной пластин.
Горизонтальная пластина – lamina horisontalis – участвует в образовании твердого неба. На ней есть большое небное отверстие – foramen palatinus majus, ведущее в небный канал – canalis palatinus.
70
