4.3. Основные способы создания предварительного напряжения конструкций
Существующие в настоящее время способы предварительного напряжения можно разбить на следующие большие группы:
Упругое деформирование (растяжением, сжатием, выгибом) от дельных частей конструкций с последующим их соединением в единую конструкцию большей жесткости, чем суммарная жесткость отдельных частей.
Введение затяжек из арматуры, канатов или других элементов из высокопрочных сталей. Затяжки располагают над или под конструкцией или в пределах ее конструктивной высоты.
Армирование предварительно растянутой проволокой металлических, железобетонных, деревянных и других конструкций, с последую щей анкеровкой, замоноличиванием, приклеиванием или завальцовкой.
Постановка шпренгелей.
Введение распорных систем, в том числе вместе с затяжками.
Изменение уровня опор для статически неопределимых систем.
Смещение или поворот концов элементов в рамах, арках и других конструкциях.
Временное загружение в процессе монтажа.
9. Притягивание гибких конструктивных элементов (мембран) к более жестким (балкам, фермам, рамам и т. д.).
10. Комбинации вышеуказанных способов для создания большего эффекта.
Идея предварительного напряжения все время развиваются и могут реализовываться указанными или другими способами. Ниже приведеныпримеры приемов преднапряжения в их развитии.
4.4. Предварительное напряжение выгибом

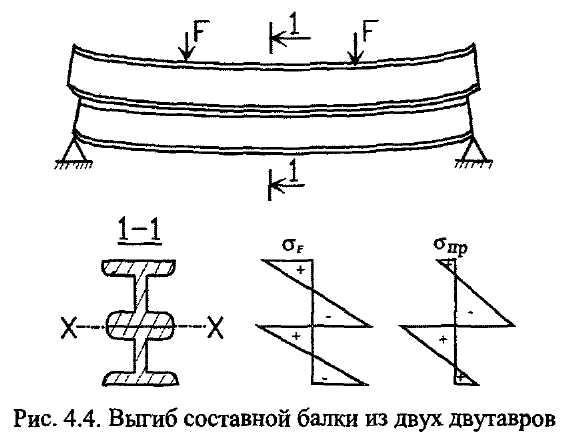

При изготовлении балок составного сечения можно предварительно до их объединения создавать в отдельных ее частях начальные напряжения. Покажем это на примере составной балки, выполняемой из двух поставленных друг на друга двутавров (рис. 4.4).
69
Предварительное напряжение выгибом осуществляют следующим способом.
На стенде устанавливают два двутавра друг на друга и опирают нижние по краям. Прикладывают нагрузку выгиба (одну или несколько сил вдоль пролета балки, в зависимости от требуемой эпюры моментов) на верхний двутавр, при этом напряжения в двутаврах, работающих самостоятельно, не должны быть больше расчетного сопротивления материала. Соединяют полки двутавров сваркой или на высокопрочных болтах, т. е. создают единое сечение, балку большей жесткости, чем отдельно работающие двутавры. Освобождают балку от нагрузки выгиба, снимают со стенда и переворачивают. При этом балка получает предварительное напряжение, так как в ее сечениях осталась часть напряжений от предварительного выгиба. Это произошло потому, что жесткость и момент сопротивления сечения составной балки больше, чем отдельных двух двутавров, и балка после снятия сил выгиба не вернулась в исходное состояние, а имеет остаточныйвыгиб.
Такая предварительно напряженная балка может воспринимать в стадии эксплуатации больший момент, и, следовательно, большую нагрузку. Либо при одной расчетной нагрузке получают балки меньшего сечения, чем без выгиба.
Если проанализировать, за счет чего увеличилась несущая способность балки, то наглядно видно по эпюре напряжений, что вблизи нейтральной оси полки и часть стенок оказались напряжены и, следовательно,они также воспринимают изгибающий момент. Отсюда эффект повышения несущей способности балки.
Эффективность этого способа покажем на примере. Пусть балка пролетом 6 м загружена равномерной нагрузкой q = 120 кН/м. Запроектируем ее составного сечения из прокатных двутавров, установленных друг на друга и приваренных по нейтральной оси (рис. 4.4). В обычной балке без предварительного напряжения расчетный изгибающий момент в серединебалки равен:
70
71
Рассмотрим использование этого приема предварительного выгиба для балки двутаврового сечения. Как можно повысить ее несущую способность? Двутавровую балку устанавливают на опоры стенда по краям и загружают силами выгиба, приложенными одновременно на верхнюю и нижнюю полки (рис. 4.5). Одновременно по нейтральной оси прогревают металл стенки до пластического состояния. При этом он теряет несущую способность и не воспринимает усилий сдвига по нейтральной оси [72]. Всвязи с этим в сечениях балки с зонами прогрева работает уже не двутавровое сечение, а как бы два тавровых. Тавры от нагрузки самостоятельно изгибаются и в них напряжения достигают расчетного сопротивления.
После выгиба тавров дают возможность металлу остыть, балка вновь работает как двутавровая. Затем силы выгиба убирают, и в балке остаются напряжения обратные по знаку тем, что будут в стадии эксплуатации.
Еще больше повысить несущую способность этого сечения можно усилением стенки балки с обеих сторон от нейтральной оси инвентарными элементами, например, парными уголками, а разогрев осуществлять по нейтральной оси балки в щели между полками уголков. Это временноеусиление позволяет в период выгиба получить не два тавра, а уже сечение, состоящее из двух двутавров, что, в свою очередь, позволяет увеличить эффект преднапряжения. На уголках можно разместить трубы с водой дляохлаждения зоны прогрева после выгиба. В дальнейшем силы выгиба и инвентарные уголки убирают [72].
Предложенные способы предварительного напряжения металлической балки двутаврового профиля позволяют повысить их несущую способность на 20—30 %.
