Так как линия пересечения плоскостей - прямая, то для ее построения достаточно найти пересечение двух пар одинаковых по высоте горизонталей.
Точки С6 и D9 определяют прямую CD, которая является линией пересечения
плоскостей и .
Следовательно, линия пересечения двух плоскостей или любой поверхности плоскостью проходит через точки пересечения их одноименных горизонталей.

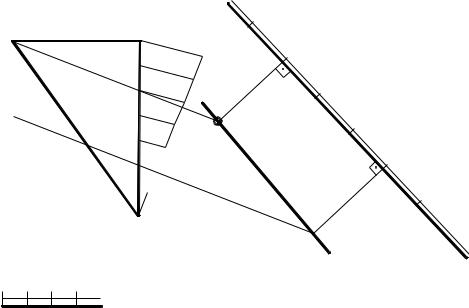

Задача 2. Найти линию пересечения двух плоскостей и .
Плоскость задана АВС, а плоскость - масштабом уклона (рис.17).
А5
0 1 2 3
|
|
|
В3 |
i |
|
|
||
4 |
|
|
5 |
E5 |
|
6 |
||
|
||
7 |
|
8
9
С10
М
4
5
6
7
8
9
F8
10
Рис. 17
Строим горизонтали заданных плоскостей: для плоскости - посредством градуирования сторон треугольника, а для плоскости направление горизонталей перпендикулярно масштабу уклона. Отмечаем точки пересечения двух одноименных пар горизонталей, обозначаем и проставляем отметки.
Прямая EF является линией пересечения заданных плоскостей.
21

3.2. Пересечение прямой с плоскостью

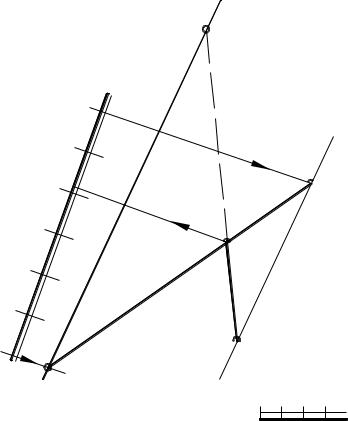

Задача 1. Определить точку пересечения прямой АВ с плоскостью
(рис.18). Прямая задана проекцией отрезка А3В9, а плоскость - масштабом уклона i.
i 9
8
7
6
5
4
3
С3
3
Д9
К
9
0 1 2 3 М
Рис. 18
Эту задачу, как и в ортогональных проекциях, решаем по алгоритму :
1.Заключаем прямую АВ во вспомогательную секущую плоскость .
Эту плоскость удобно задать двумя параллельными прямыми - горизонталями с
отметкой 3 и 9.
2.Находим линию пересечения плоскостей ( i ) и прямая CД(С3Д9).
3.Отмечаем точку К - точку пересечения заданной прямой АВ и линии
CД. Это точка пересечения прямой АВ с плоскостью .
4.Проводя горизонталь плоскости ( i) через точку К, находим ее числовую отметку, которая в данной задаче равна 7,2.
5.Определяем видимость прямой, учитывая величину числовых отметок.
22

|
|
|
|
3.3. Пересечение прямой с поверхностью |
|
|
|
|
||||||||

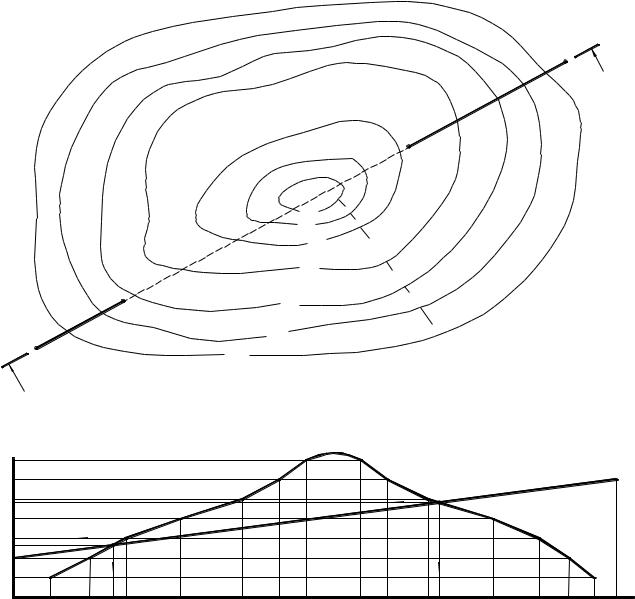

Задача 1. Определить точки пересечения прямой АВ с топографической |
||||||||||||||||
поверхностью (рис. 19). Прямая задана проекцией отрезка А15В19, а |
||||||||||||||||
топографическая поверхность горизонталями 20, 19, 18, 17, 16, 15, 14. |
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В |
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
19 |
|
|
|
|
|
|
|
|
|
|
|
|
Д |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
19 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
18 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
17 |
|
|
|
|
|
|
|
|
|
|
|
|
С |
|
|
16 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
15 |
|
|
|
|
|
|
|
|
|
|
A15 |
|
|
|
|
14 |
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1-1 |
|
|
|
|
|
|
|
|
М 1:200 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В |
19 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Д18 |
|
|
|
|
|
|
|
|
|
|
Д |
|
|
|
|
|
17 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
С 16 |
|
|
С |
|
|
|
|
|
|
|
|
|
|
|
|
|
A 15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
14 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
A |
14 |
15 |
С |
16 |
17 |
18 |
19 |
20 |
20 19 |
18 |
Д |
17 |
16 |
15 |
14 |
В |
|
|
|
|
|
|
|
Рис. 19 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
23 |
Задача решается по следующему алгоритму:
1.Заключаем прямую АВ в вспомогательную горизонтально проецирующую плоскость. Сечение топографической поверхности горизонтально-проецирующей плоскостью называется профилем.
2.Строим профиль топографической поверхности по линии 1-1 и
прямой АВ:
а) на горизонтальной линии, которая принимается за базу профиля и имеет наименьшую отметку местности в пределах линии 1-1, откладываются расстояния между горизонталями местности. Расстояния берутся непосредственно с плана по линии сечения 1-1;
б) из полученных точек восставляются перпендикуляры к основанию профиля и на них откладываются высоты, соответствующие отметке каждой горизонтали местности;
в) полученные точки соединяются плавной кривой, которая образует профиль сечения местности горизонтально-проецирующей плоскостью. Иногда для большей наглядности вертикальный масштаб увеличивается по сравнению с горизонтальным;
г) для построения профиля прямой АВ на линии принятой, за базу профиля отмечаются точки А и В. Расстояние между точками берется непосредственно с плана по линии сечения 1-1;
д) из полученных точек восставляются перпендикуляры к основанию профиля и на них откладываются высоты точек А и В.
3.На пересечении профилей поверхности и прямой АВ находим точки С и
Д- точки пересечения прямой с топографической поверхностью.
4.Для определения числовых отметок точек пересечения достаточно провести из этих точек линии, параллельно основанию профиля до пересечения с вертикальной линией, на которой отмечены высотные отметки горизонталей и точек с учетом масштаба ( в примере С15,8 и Д17,9).
24

4. СПЕЦИАЛЬНЫЕ ЗАДАЧИ В ИНЖЕНЕРНО-СТРОИТЕЛЬНОМ |
||||||||
|
|
|
|
|
ПРОЕКТИРОВАНИИ |
|
|
|

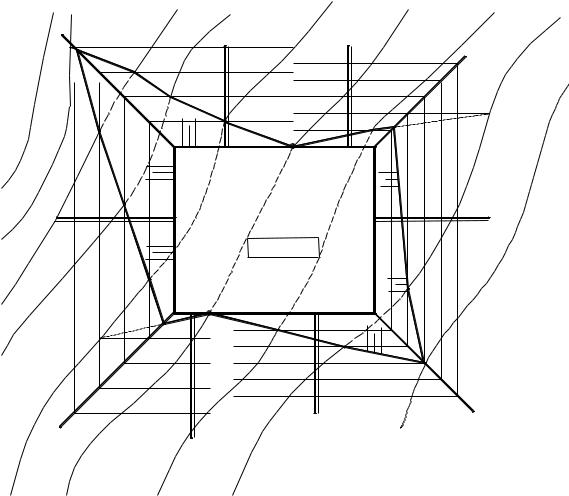

Задача 1. Построить линию пересечения откосов насыпи и выемки |
||||||||
горизонтальной |
|
строительной |
площадки |
с топографической поверхностью |
||||
(рис. 20). |
|
|
|
|
|
|
|
|
15 16 |
|
17 |
18 |
19 |
20 |
21 |
22 |
|
|
|
|||||||
|
|
|
|
17 |
25 |
|
23 |
|
|
|
|
|
24 |
|
|||
|
|
|
|
|
|
|
||
|
|
|
|
18 |
|
23 |
|
|
|
|
|
|
19 |
|
22 |
|
|
|
|
|
|
|
21 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В |
|
|
|
16 |
17 |
18 |
19 |
|
+20,000 |
21 22 23 24 |
25 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
А |
21 |
|
|
|
|
|
|
|
19 |
|
|
|
|
|
|
|
|
22 |
|
|
|
|
|
|
|
|
18 |
|
|
|
|
|
|
|
|
23 |
|
|
|
|
|
|
|
|
17 |
24 |
|
|
|
|
|
|
|
25 |
|
|
|
|
|
|
|
|
16 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
М 1:200 |
|
|
|
|
|
|
|
|
iв=1:1 |
|
|
|
|
|
|
|
|
iн=1:2 |
|
|
|
|
|
|
|
|
Рис. 20 |
|
|
|
|
|
|
|
|
|
|
|
25 |
Алгоритм решения задачи:
1.Определяем линию нулевых работ, которая проходит по горизонтали
сотметкой 20, пересекая площадку в точках А и В (точки нулевых работ). Справа от горизонтали с отметкой 20 будет выемка, слева - насыпь.
2.Проводим горизонтали откосов выемки и насыпи. Для этого восставляем перпендикуляры к сторонам площадки, на которых откладываем величины интервалов для насыпи и выемки. Эти градуированные прямые,
показанные на чертеже двумя линиями (толстой и тонкой) и есть масштабы уклонов плоскостей откосов насыпи и выемки. Через отметки высот масштабов уклонов плоскостей проводим горизонтали откосов перпендикулярно масштабам уклонов (параллельно сторонам площадки.)
3.Определяем линии пересечения соседних откосов, которые проходят через точки пересечения горизонталей с одинаковыми отметками.
4.Определяем границы земляных работ, т.е. линии пересечения откосов выемки и насыпи с топографической поверхностью. Эти линии проходят через точки пересечения горизонталей каждого откоса с одноименными горизонталями топографической поверхности.
Горизонтали земли в пределах земляных работ показывают штриховыми линиями. Для более наглядного выражения направления ската насыпи или выемки у верхних кромок откосов наносят бергштрихи перпендикулярно горизонталям. Бергштрихи выполняют двумя линиями одинаковой толщины 0,1- 0,2 мм, но разной длины. Длинные штрихи не доводят до горизонталей с наименьшей отметкой примерно на 1/3 их длины, короткие штрихи должны иметь длину примерно равную половине длинных штрихов. Расстояние между длинными штрихами должно быть 4,0 мм.
26

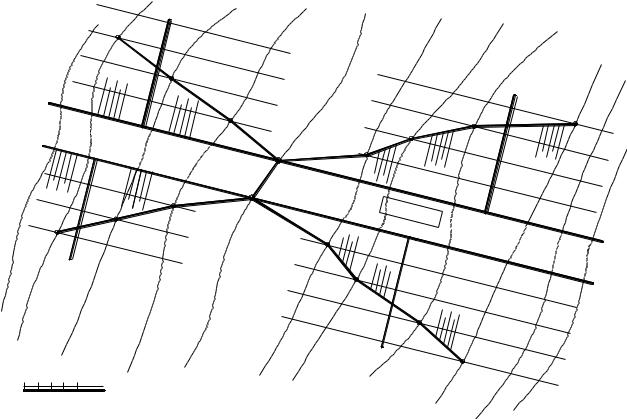

Задача 2. Даны: рельеф местности, заданный горизонталями от 10 до 20,
прямоугольный участок дороги, имеющий отметку 14,0 м и уклон откосов i =1:2.
Определить границы земляных работ (рис. 21).
|
11 |
12 |
13 |
14 |
|
|
|
|
|
|
|
15 |
|
|
|||
10 |
10 |
|
|
|
16 |
|
||
|
|
|
|
17 |
||||
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
11 |
|
|
|
|
|
|
|
|
12 |
|
|
|
|
|
|
|
|
13 |
|
|
|
|
|
18 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
17 |
|
|
|
A14 |
|
|
|
16 |
|
|
13 |
|
|
|
|
15 |
|
||
|
|
|
|
|
|
|
||
12 |
|
В14 |
|
|
+ |
14,000 |
|
|
11 |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
15 |
|
|
|
|
|
|
|
|
16 |
|
|
|
|
|
|
|
|
17 |
|
|
|
|
|
|
|
18 |
|
|
0 2 4 М
18
19
20
Рис. 21
Задача заключается в проведении плоскостей с заданным уклоном через горизонтальные прямые (бровки дороги).
Алгоритм решения задачи:
1. Определяем линию нулевых работ (пересечение одноименных горизонталей топографической поверхности и поверхности дороги). Линия АВ(А14В14) является искомой линией, по которой пересекаются данные поверхности. Вправо от линии нулевых работ АВ(А14В14) плоскость дороги ниже топографической поверхности, значит, необходимо строить откосы выемки, а
влево от линии АВ(А14В14) плоскость дороги выше топографической поверхности,
значит, строим откосы насыпи.
27

2.Проводим через бровки дороги с отметкой +14,0 м плоскости откосов
суклоном i =1:2, выразив их масштабом уклона (рис. 20). Строим горизонтали выемки и насыпи с интервалом 2,0 м.
3.Определяем границы земляных работ. Эта задача сводится к нахождению точек пересечения горизонталей откосов с одноименными горизонталями топографической поверхности и соединению их плавными линиями.
4.Бергштрихами показываем направление откосов.
Задача 3. Даны: топографическая поверхность, участок дороги заданный двумя произвольными плоскими кривыми ABCD и MKNQ с отметкой 10 и уклон откосов i = 1:2. Определить границы земляных работ (рис. 22).
10 |
9 |
7 |
8 |
6 |
|
6 7 8 9
9 8
7
6
М
А
К
В
|
|
равного уклона |
+ |
|
|
10,000 |
N |
|
|
О |
|
|
C |
|
|
|
Д |
0 2 4 6 М
Рис. 22
28

Алгоритм решения задачи:
1. Строим откосы дороги, для этого проводим вспомогательные прямые,
круговые конусы. За вершины этих конусов берем точки А, В, С, D … и т.д. на бровках дороги.
Горизонтали конических поверхностей представляют собой концентрические окружности, проведенные с интервалом 2,0 м. Линии,
соприкасающиеся с горизонталями конических поверхностей с одинаковыми отметками, есть горизонтали поверхности равного уклона (горизонтали 9, 8, 7, 6).
2. Для определения границ земляных работ, находим точки пересечения горизонталей топографической поверхности с одноименными горизонталями откосов, соединяем их плавным линиями.
Если бровка дороги - произвольная плоская горизонтальная кривая, то откос образуется поверхностью равного уклона (рис. 22). Если же бровка дороги -

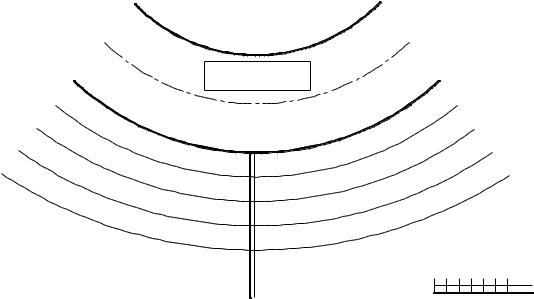

плоская горизонтальная кривая (окружность), то проекции горизонталей будут представлять собой концентрические окружности с центром в точке вершины конуса, т.е. эта поверхность - прямой круговой конус (как это показано на рис. 23).
+12,000
11
10
9
8
0 2 4 6 М
Рис. 23
29

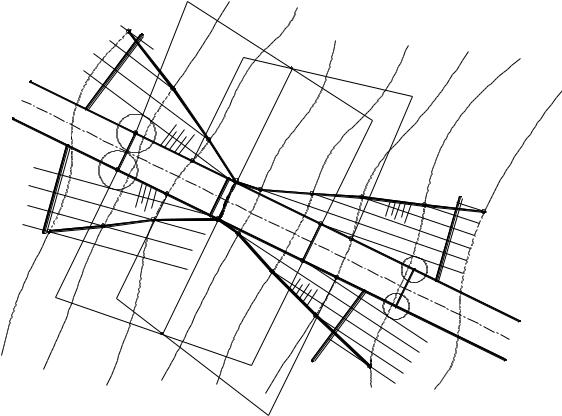

Задача 4. Определить границы земляных работ для выемки и насыпи и определить точки нулевых работ для дороги, имеющей продольный уклон. На рис. 24 приведены исходные данные и решение задачи.
Бровка дороги прямолинейного участка дороги, имеющего уклон,
представляет собой наклонную прямую. Поэтому, плоскости откосов с заданным уклоном проводятся через наклонные прямые (бровки дороги).
|
|
|
A0 |
|
8 |
|
|
7 |
|
|
|
|
|
7 |
|
|
K0 |
|
|
8 |
|
|
|
|
9 |
|
|
|
|
|
10 |
|
|
|
|
|
11 |
A |
|
|
|
|
|
|
|
|
|
10 |
С |
|
K |
|
|
9 |
|
|
E |
10 |
N |
8 |
|
|
|
|
|
|
|
|
|
P |
|
7 |
|
|
|
|
|
|
|
|
|
|
С0 E0
P0
Д0
М 1:200
9
|
10 |
11 |
12 |
|
|
|
13 |
||
N0 |
|
|
||
|
|
|
||
|
|
|
|
|
|
|
М0 |
|
14 |
|
|
|
|
|
|
|
В0 |
|
|
|
|
|
|
14 |
|
|
|
|
13 |
|
|
В |
|
12 |
9 |
|
|
11 |
|
|
|
|
||
Д |
|
М |
10 |
|
|
|
9 |
||
|
|
|
||
|
|
|
F |
|
|
|
|
8 |
|
|
|
|
9 |
|
|
|
|
|
|
|
|
|
10 |
|
|
|
|
11 |
|
|
|
|
12 |
|
|
|
|
13 |
|
iв=1:1 |
F0 |
iн=1:1,5 |
|
Рис. 24
Алгоритм решения задачи:
1. Определяем точки нулевых работ. Для этого строим профиль сечения дороги и топографической поверхности по бровке дороги. Отрезки прямых А0В0 и
C0D0 - профили сечения дороги, а отрезки К0М0, E0F0 - профили местности. Точки пересечения этих отрезков N0 и Р0 определяют положение искомых точек N и Р -
проекций точек встречи прямой с топографической поверхностью (точки нулевых работ).
