§ 7.7. Резонансные явления при несинусоидальных токах.
Как известно из гл. 3, резонансным режимом работыэлектрической цепи,

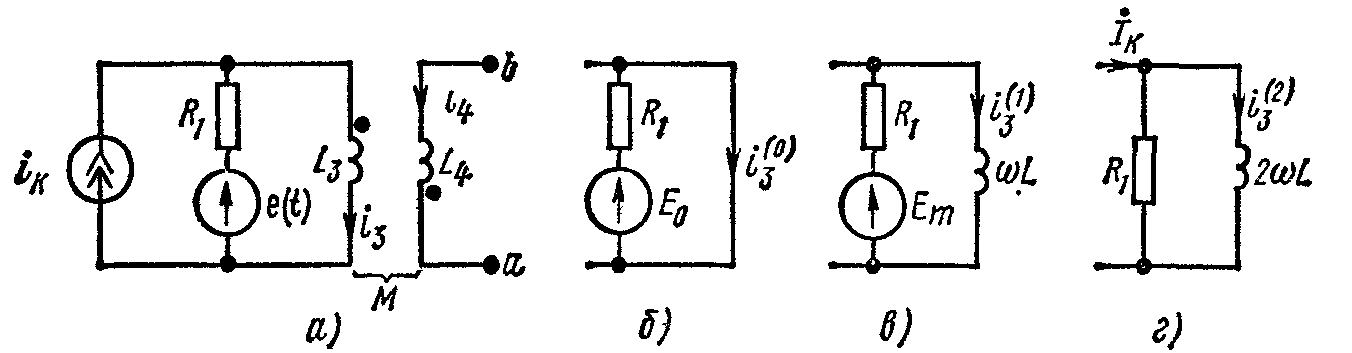

Рис. 7.4
содержащей одну или несколько индуктивностей и одну или несколько емкостей, называют такой режим ее работы, при котором ток на входе этой цепи совпадает по фазе с действующей на входе э. д. с.
Если действующая э. д. с. несинусоидальна, то в электрической цепи могут возникать резонансные режимы (резонансы токов или напряжений) не только на первой гармонике, но и на высших гармониках.
Условимся под резонансом на k-гармонике понимать такой режим работы, при котором ток k-гармоники на входе цепи по фазе совпадает с k-гармоникой, действующей на входе э. д. с. (но при этом токи остальных гармоник не совпадают по фазе с вызвавшими их э. д. с.).
Если учитывать активные сопротивления индуктивных катушек, то условие возникновения резонанса для какой-либо гармоники заключается в том, что реактивная составляющая входного сопротивления для этой гармоники должна быть равна нулю.
Исследование резонансных явлений при несинусоидальных токах часто производят, полагая активные сопротивления индуктивных катушек равными нулю. В этом случае входное сопротивление при резонансе токов равно бесконечности, а входное сопротивление при резонансе напряжений равно нулю.
При возникновении резонансного и близкого к нему режима на какой-либо высшей гармонике токи и (или) напряжения этой гармоники
Рис. 7.5
могут оказаться большими, чем токи и напряжения первой гармоники на этих участках цепи, несмотря на то что амплитуда соответствующей высшей гармоники э. д. с. на входе схемы может быть в несколько раз меньше амплитуды первой гармоники э. д. с.
§ 7.8. Действующее значение несинусоидального тока и несинусоидального напряжения.
По определению (см. § 3.2), квадрат действующего значения тока I выражается через мгновенное значение тока i следующим образом:
Если ток
i= I0+I1m sin(t+1)+ I2m sin(2t+2)+…,
то
но
Поэтому
или
Так
как амплитуда k-гармоники
токаIkmвраз больше действующего значения
k-гармоникиIk,то
и
Следовательно, действующее значение несинусоидального тока равно корню квадратному из суммы квадратов постоянной составляющей тока и действующих значений отдельных гармоник. От углов сдвига фаз kдействующее значение тока не зависит.
Аналогично, действующее значение несинусоидального напряжения Uравно корню квадратному из суммы квадратов постоянной составляющей и действующих значений отдельных гармоник:
§ 7.9. Среднее по модулю значение несинусоидальной функции.
Под средним, по модулю значением функциипонимают среднее значение модуля этой функции за период
(7.12)
В отличие от действующего значения оно зависит от значении k.
§ 7.10. Величины, на которые реагируют амперметры и вольтметры при несинусоидальных токах.
Несинусоидальные токи и напряжения измеряют приборами различных систем. Принципы действия этих приборов рассматривают в курсе электрических измерений. Поэтому здесь упомянем лишь, на какие величины реагируют вольтметры и амперметры различных систем.
Рис. 7.6
Приборы электромагнитной, электродинамической и тепловой систем реагируют на действующее значение, магнитоэлектрические приборы с выпрямителем—на среднее по модулю значение величины, магнитоэлектрические без выпрямителя—на постоянную составляющую, амплитудные электронные вольтметры—на максимальное значение функции.
Напомним, что на лицевой стороне измерительного прибора всегда имеется условный значок, свидетельствующий о том, к какой системе относится данный прибор. На рис. 7. 6 приведены некоторые из них: а—магнитоэлектрическая с подвижной рамкой, б—магнитоэлектрическая с подвижным магнитом, в—электромагнитная, г—электродинамическая, б—ферродинамическая, е—тепловая,ж- электростатическая, з-магнито-электрическая с выпрямителем,
