ТЭЦ Лекция 23

5.2.5. Лекция 23

23.1. Аналоговые и дискретные сигналы

1. Сигнал, непрерывно изменяющийся во времени так, что в любой момент времени можно измерить его значение, называется аналоговым.

2. Сигнал, дискретно изменяющийся во времени так, что его значения определены только в счетные (с определенным шагом) моменты времени, принято называть дискретным.

3. В цепях дискретного времени (с дискретными сигналами) вход и выход всегда имеет общий провод, соединенный с землей. Поэтому его не показывают.

4. Преобразования: аналоговый сигнал Û дискретный сигнал осуществляют с помощью ключа дискретизатора и ФНЧ.

5. Дискретные сигналы характеризуют скоростью передачи дискретных значений.

Сигнал в виде выборок называют амплитудно импульсным модулированным.

Скорость передачи дискретных значений совпадает с частотой дискретизации.

23.2. Дискретные и цифровые сигналы

1. Цифровые (двоичные) сигналы являются частным случае дискретных, когда для амплитуды любого импульса допустимы лишь два значения: "0" или "1", соответственно токовой и бестоковой посылки.

2. Переходы дискретный сигнал Û цифровой сигнал осуществляются с помощью цифро-аналогового преобразователя (ЦАП) и аналогово-цифрового преобразователя (АЦП).

3. АЦП осуществляет преобразование в два приема:

• каждое дискретное значение сигнала переводится из десятичной в двоичную систему исчисления;

• двоичному числу ставится в соответствие двоичный сигнал, имеющий два положения "0" и "1".

5 = 1×2² + 0×2¹ + 1×2⁰ Þ 101 Þ

4. Цифровые сигналы характеризуются скоростью передачи в бит/с.

Бит - минимальное сообщение, означающее выбор одного из двух значений: "0" и "1".

1 байт равен 8 бит.

5. На передачу через ЛЭЦ 1 бит/с обычно требуется 1 Гц полосы частот.

23.3. Понятие временного разделения каналов

1. Цепь, имеющая несколько входов и выходов и характеризуемая функциональным назначением (усилитель, фильтр и т.д.), называется системой.

2. Система временного разделения каналов основана на придании каждому абоненту своего индивидуального времени работы.

3. A. Индивидуальное время работы означает наличие индивидуальных ключей-дискретизаторов.

Б. Через линию передаются цифровые сигналы.

УУ - управляющее ключами устройство.

В. Для коммутации к АТС подводят входящие и исходящие линии абонентов.

При пространственной коммутации номера входящей и исходящей линий одинаковы, при временной - разные.

ЗУ - задерживающее (на несколько интервалов) устройство.

23.4. Цифровой фильтр и его элементы

1. В дискретных сигналах информацию несет огибающая импульсов x(n), зависящая от номера отсчета n.

2.Операции над огибающей импульсов осуществляются с помощью устройства, называемого цифровым фильтром.

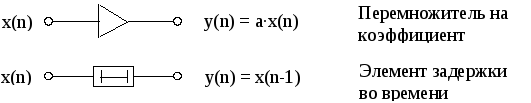

3.Цифровой фильтр реализуется средствами вычислительной техники и состоит из трех элементов:

4.Синтез цифрового фильтра складывается из трех этапов:

А.  Отыскивается аналоговое устройство, осуществляющее нужную операцию над огибающей сигнала.

Б.  Импульсная характеристика аналогового устройства дискретизи- руется в виде последовательности импульсов с огибающей g(n).

В.  Цифровой фильтр реализуется в виде модели.
