39. Конструкции плитных перекрытий.
Плитные перекрытия
Перекрытия из железобетонных плит можно устраивать только в кирпичных и каменных зданиях.

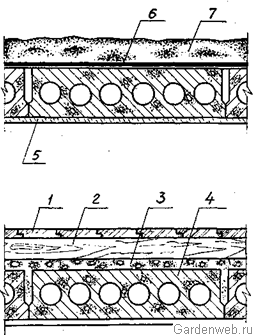

Рис. 1. Перекрытия из железобетонных плит: а — чердачное перекрытие; б — междуэтажное перекрытие: 1 — чистый пол, 2 — лага, 3 — бетон, 4 — железобетонная плита, 5 — затирка из цементно-песчаного раствора, 6 — пароизолятор, 7 — утеплитель
Концы плит заводят в гнезда стен в процессе кладки. При устройстве чердачного перекрытия можно просто уложить плиты на стены по слою цементного раствора, не заводя их в гнезда. Продольные стыки между плитами заделывают цементно-песчаным раствором.
Поскольку железобетонные плиты имеют пустотные полости, цокольные и междуэтажные перекрытия не нуждаются в дополнительной звуко- и теплоизоляции, следовательно, в многослойной конструкции этих перекрытий слой утеплителя отсутствует, цокольное перекрытие лишено затирки. При монтаже чердачного плитового перекрытия слой утеплителя сохраняется: на плиты укладывают слой пароизоляции (например, рубероида) для защиты утеплителя от конденсата и водяных паров, а затем утеплитель (рис. 1).
40. Требования к полам. Структурные части пола.
Полы устраивают поверх междуэтажного перекрытия, а в подвалах и иногда на первых этажах – по грунту.
Пол – это многослойная конструкция состоящая из следующих элементов: покрытия (чистого пола), непосредственно подверженного эксплуатационным воздействиям; прослойки, связывающей покрытие с нижележащим элементом пола или перекрытием; подстилающего слоя (подготовки), обеспечивающего незыблемость чистого пола и распределяющего нагрузки на междуэтажное перекрытие или на грунт; основания, которым может быть междуэтажное перекрытие или естественный грунт (в подвалах здания).
В конструкциях полов могут быть дополнительные слои: тепло- и звукоизоляционный, препятствующий утечке тепла и прониканию звука; гидроизоляционный защищающий пол от подпора грунтовых вод.
Наименование пола принимают по материалу, из которого изготовлено покрытие (паркетный, плиточный, линолеумный). Зазоры в местах примыкания пола к стенам и перегородкам закрывают плинтусом или галтелью.
В зависимости от назначения и характера помещения к полам предъявляют различные требования.
Они должны быть:
- прочными, т.е. хорошо сопротивляться истиранию и смятию;
- жесткими, нескользкими и бесшумными при ходьбе;
- малой теплоусвояемости – должны хорошо отражать тепло;
- гигиеничными – легко очищающимися от пыли и грязи;
- красивыми – гармонично сочетающимися с отделкой внутренних помещений; – удобными в эксплуатации – не образующими пыли, легко ремонтирующимися и т.д.;
- индустриальными – не требующими при возведении значительных затрат ручного труда;
- экономичными – должны иметь наименьшие показатели стоимости, трудоемкости и наибольший срок эксплуатации.
В ряде случаев к полам предъявляют и специальные требования: водонепроницаемости, несгораемости и др.
41. Полы из рулонных материалов.
Рулонные материалы для покрытия полов изготовляют на основе различных полимеров, наполнителей, пластификаторов, пигментов. Они объединены общим названием – линолеум. В зависимости от вида исходного полимера линолеумы подразделяются на поливинилхлоридные, глифталевые, коллоксилиновые, резиновые (релин) и др.; по структуре – на безосновные и с упрочняющей или тепло- и звукоизолирующей основой, на однослойные и многослойные; по фактуре лицевой поверхности – на линолеумы с гладкой, рифленой и ворсистой поверхностью; по цвету – на одноцветные и многоцветные.
Полы из рулонных материалов прочны, долговечны, обладают эластичностью, красивы, легко моются и т. д. Качество таких полов зависит от качества применяемого материала покрытия, правильности подготовки основания (стяжки), выбора составов клеящих мастик и технологического процесса устройства покрытий.
В современном жилищном строительстве в настоящее время широко применяют поливинилхлоридный линолеум на тепло- и звукоизоляционной основе, а также безосновный поливинилхлоридный линолеум.
На строительство линолеум поступает в рулонах, размеры которых должны соответствовать требованиям соответствующего стандарта. Мастер вместе с работником строительной лаборатории осматривает и измеряет рулоны. При осмотре линолеума обращают внимание на его кромки: они должны быть параллельны друг другу и не иметь заусениц. Отклонение от параллельности кромок допускается не более ±4 мм на 1 м.
Лицевая поверхность линолеума должна быть гладкой, глянцевой или полуматовой, без пятен, царапин, вмятин, раковин и бугорков. Окраска одноцветного линолеума должна быть ровного, одинакового тона по всей поверхности, рисунок многоцветного должен иметь глубокую окраску в массе, быть четким и неискаженным.
42. Полы из штучных материалов.
К штучным относятся материалы из древесины (различные виды паркета) и керамики. Паркет, собираемый из отдельных планок, отличается декоративностью, многообразием форм и размеров, применением различных пород древесины и составов для их пропитки. Мозаичный паркет является по сравнению со штучным более индустриальным материалом, позволяющим экономить ценные породы древесины, так как толщина лицевых планок не превышает 8 мм , и собирать крупноразмерные изделия, укладка которых на 50—60 % снижает трудозатраты.
43. Требования к крышам.
К кровлям предъявляются требования: водонепроницаемости и хорошего отвода воды; соответствия противопожарным нормам; удобства в эксплуатации, долговечности и экономичности.
Водонепроницаемость кровли и хороший отвод воды зависят от материала кровли, от уклона крыши, от правильной конструкции, от качества кровельных работ.
По степени огнестойкости кровли разделяются на огнестойкие, полуогнестойкие, полусгораемые и сгораемые.
Огнестойкие кровли: черепичные глиняные, черепичные цементные; этернитовые (кровельный шифер); сланцевые (естественный шифер).
Полуогнестойкие кровли: металлические из черного или оцинкованного железа; асбоцементные из плоской или волнистой асбофанеры.
Полусгораемые кровли: рулонные с минеральной посыпкой слоем не менее 2,5 мм; глиносоломенные. Сгораемые кровли: рубероидные (без насыпки), толевые, тесовые, драночные, готовые, щепяные, соломенные, камышовые.
44. Виды крыш.
Основные типы крыш
Пологоскатные (плоские) крыши. Этот вид крыш считается самым простым, он не требует больших финансовых вложений. По форме это плоская кровля, которая монтируется на стены равной высоты, и поэтому не образует уклона. Однако крыши плоского вида должны иметь минимальный угол наклона, не более трёх градусов к горизонту. Именно этот параметр является самым большим недостатком этих крыш, ведь осадки скапливаются на поверхности, что рано или поздно может привести к протечкам кровли. Снег с подобных крыш приходится убирать вручную. Из-за этой особенности данный тип крыши не используется при строительстве частных домов, он нашел применение при строительстве гаражей, хозяйственных построек и многоэтажных зданий. Огромным плюсом такой кровли является то, что на подобного рода крыше есть возможность соорудить бассейн, маленький огородик или площадку для игры в гольф. Все, на что хватит вашей фантазии.
Скатные крыши. Эти крыши используют, когда строят дачи и частные дома. Угол наклона таких крыш всегда больше 10°. Наличие уклона не позволяет осадкам скапливаться на поверхности, что уменьшает давление снега на кровлю. По конструкции такие крыши могут как иметь, так и не иметь чердачное помещение – чердачные крыши и бесчердачные. В свою очередь чердачные, как правило, отделены от основного помещения. Они бывают либо холодные, либо утепленные. У бесчердачных крыш несущие конструкции служат перекрытием последнего этажа здания. По способу вентиляции можно встретить вентилируемые бесчердачные крыши, частично-вентилируемые и невентилируемые.
Виды крыш в зависимости от их геометрических форм
Односкатные крыши состоят из одной плоскости. Система стропил опирается на наружные стены, которые имеют разную высоту, за счет чего образуется уклон. Их несложно возводить, они не требуют больших финансовых затрат, чаще всего их используют на хозяйственных постройках. Данный тип кровли отлично справляется с дождём, а выпавший снег практически никогда не задерживается на поверхности. Поскольку все осадки стекают в одном направлении, это существенно облегчает задачу прокладки ливневки. Главный недостаток таких крыш – в них нет чердачного помещения. В качестве материала для данного вида кровли можно использовать шиферные листы, любой тип черепицы, профиль из металла, ондулин и рубероид.
Двускатные крыши. Такой вид крыш очень любят архитекторы, создавая проекты для частных домов. Оба ската лежат на несущих стенах, имеющих одинаковую высоту. Строители называют данный вид крыши щипцовым. Пространства, ограниченные двумя скатами, имеют форму треугольника. Такая крышная конструкция способна выдержать большие ветровые нагрузки, сильный дождь и снегопад. Её внешний вид намного привлекательней, чем у односкатных крыш. Материалом для этой крыши может служить практически любой из тех, которые используют на кровельных работах.
Мансардные крыши. Данный вид можно считать разновидностью двухскатной крыши. Отличие состоит в том, что скаты имеют ломаную конфигурацию (их изгибают под разными углами). Именно из-за этого значительно возрастает полезный объем и площадь чердачного помещения – мансарды, которую можно считать очень уютным местом для проживания. Фронтоны мансардной крыши выполнены в форме пятиугольников. Для увеличения полезной площади многие выбирают этот вид крыш для своих коттеджей. Несмотря на то, что конструкции имеют ряд особенностей, её строительство не является сложным и выполняется очень быстро. Важным условием для мансардной крыши является хорошая теплоизоляция. Ведь от этого будет зависеть температура в мансарде.
Вальмовые крыши. Так называют крыши, которые насчитывают четыре ската, два из которых равнобедренные трапеции, а другие два – треугольники. Скаты треугольной формы у вальмовой крыши располагаются со стороны фронтонов, их так и называют – вальмы. Форма подобной крыши помогает быстро сбрасывать с поверхности любые осадки, ведь угол её наклона приблизительно равен 45°. Крыша, имеющая четыре ската и крутой угол наклона, требует обязательного оборудования водостоками. Очень сложно произвести монтаж такой крыши самостоятельно, лучше его доверить специалистам. Кровельные материалы для такой крыши могут быть и легкие, и тяжелые, правда, тяжелые кровли потребуют усиления стропильной системы.
Полувальмовые крыши. При замене треугольных скатов вальмовой крыши на усеченные треугольники, мы получим полувальмовую крышу. Скаты такой крыши возводят под углом наклона, который значительно меньше, чем когда применяются трапециевидные скаты. Их обычно строят в районах, где часто бывают сильные ветры.
Шатровая крыша. У такой крыши все скаты, а их может быть четыре и более, имеют треугольную форму, а все вершины треугольников сходятся в одной верхней точке. По виду форма крыши напоминает пирамиду и очень украшает внешний дизайн жилища. Монтаж такого вида крыши очень непрост – всему виной сложная стропильная система.
Многощипцовая крыша стандартного вида. Такой тип применяется, если запланирована постройка дома сложной многоугольной формы, где есть множество пристроек и боковых мансард. На этой кровле большое количество внутренних и наружных углов. Внешний вид такой крыши неповторим. Монтаж могут вести только специалисты высокого класса.
Купольные крыши. Сегодня крыши в виде куполов очень популярны в строительстве. Иногда в домах, для которых проектируются эти крыши, стены составляют только 20 процентов высоты, а остальные 80 процентов – так называемая купольная крыша. Для монтажа используют гнутые элементы каркаса, а для покрытия – мягкие материалы: битумную черепицу, рубероид, стеклоизол и др. Данный тип часто встречается в виде перекрытий целого здания или его части.
У каждой из вышеперечисленных крыш в основе лежит деревянная стропильная система. Эти системы значительно отличаются одна от другой в зависимости от вида кровли, которая значится в проектной документации.
Система может быть сложной или совсем простой. Элементы крепления стропил выбирают, исходя из требуемой прочности возводимой кровли. Этап проектирования стропильных систем крыш различного вида должен обязательно содержать расчеты на нагрузки – ветровые и снежные.
Мы рассказали о небольшой части видов крыш, которые существуют, ведь фантазии проектировщиков нет предела. Порой они совмещают несовместимое, добавляя в стандартные конструкции различные дополнительные элементы, такие как башенки и др. Да, от владельцев это требует определенных финансовых вложений, но, как известно, на красоте не стоит экономить.
