2. 1. 3 Построение третьего вида детали по двум данным видам
Для построения третьего вид детали по двум данным видам, прежде всего, нужно выяснить геометрическую форму детали, разбив деталь на отдельные поверхности. Выяснить форму этих поверхностей, рассматривая их изображения в проекционной связи. При этом следует иметь в виду, как отображаются на чертеже простые тела (призмы, пирамиды, конусы, цилиндры, шары) (табл. 12,13).
Таблица 12
Тело |
Вид спереди |
|
Тело |
|
Вид спереди |
|
|
|
|
|
|
|
|
Цилиндр |
|
|
|
Цилиндр |
|
|
|
|
|
|
|
|
|
|
|
|
|
Призма |
|
|
Конус |
|
|
трехгранная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Призма |
|
|
Шар |
|
|
четырехгранная |
|
|
|
|
|
|
|
|
|
|
Вид сверху |
|
|
|
Вид сверху |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 13 |
|
|
|
|
|
|
|
|
|
|
|
Тело |
|
|
Вид |
|
|
|
|
|
|
|
Пирамида |
|
Пирамида |
Призма |
||
|
|
трехгранная |
|
четырехгранная |
шестигранная |
|
|
|
|
|
|
|
|
Спереди |
|
|
|
|
|
|
|
|
|
|
|
|
|
Сверху |
|
|
|
|
|
|
|
|
|
|
|
|
|
42
Определив форму отдельных частей поверхности предмета, надо представить изображение их на виде слева. Для построения третьего вида необходимо определить, какие линии чертежа целесообразно принять за базовые для отсчета размеров изображений предмета. В качестве таких линий принимают обычно осевые линии и проекции плоскостей оснований предмета.
На рис. 65 представлен пример построения вида слева детали по заданным главному виду и виду сверху. Сопоставив данные изображения, устанавливаем, что поверхность предмета включает в себя следующие тела: правильной шестиугольной 1 и четырехугольной 2 призм, цилиндра 3 и усеченного конуса 4. Деталь симметрична относительно вертикальной оси, которую удобно принять за базу отсчета размеров по ширине отдельных частей предмета при построении вида слева. Ширина отдельных частей предмета контролируется вертикальными линиями связи, строимыми, посредством вспомогательной наклонной под углом 450 линии. Высоты отдельных участков предмета отсчитываются от нижнего основания предмета и контролируются горизонтальными линиями связи.
Рис. 65
43
2.1.4 Разрезы
Конструкция детали (рис. 66) может содержать отверстия (1), углубления (2) и прорези (3) различной формы.
1
2 |
3 |
|
|
Рис. 66 |
|
Их очертания, выполненные на чертеже линией невидимого контура, усложняют чертеж для понимания и затрудняют простановку размеров. Чтобы сделать изображение предмета более понятным на чертеже выполняют разрезы, выявляющие внутреннюю форму изделия.
Разрезом называется изображение предмета, полученное при мыслен- |
||
|
Лит. |
Масса Масштаб |
ном рассечении его одной или несколькими секущими плоскостями. При этом |
||
№ докум. Подп. Дата |
|
|
часть предмета, расположенная |
между наблюдателем и секущей плоскостью, |
|
мысленно удаляется, а на плоскости проекций изображается то, что расположе- |
||
но в секущей плоскости и за ней. |
Лист |
Листов |
В зависимости от числа секущих плоскостей, участвующих |
в образова- |
|
нии разреза, они подразделяются на простые и сложные. Простым |
называется |
|
разрез, полученный при применении одной секущей плоскости. |
Формат A4 |
Копировал |
В зависимости от положения секущей плоскости относительно горизон-
тальной плоскости проекций разрезы подразделяются на горизонтальные и вертикальные.
44
Горизонтальными называются разрезы, образованные секущими плоскостями, параллельными горизонтальной плоскости проекций (рис. 67).
Рис. 67

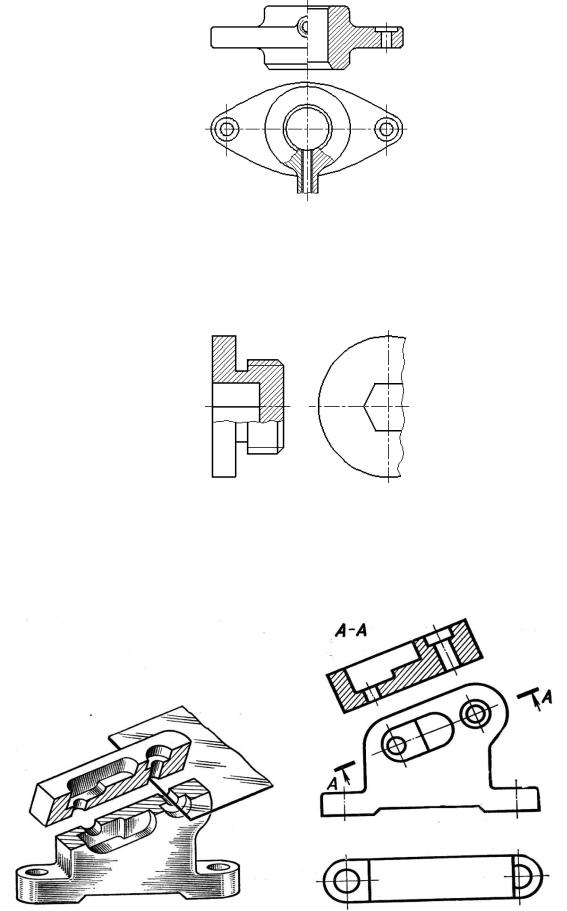

Вертикальными называются разрезы, образованные секущими плоскостями, перпендикулярными к горизонтальной плоскости проекций. Вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций и профильным, если секущая плоскость параллельна профильной плоскости проекций. На рис. 68 показан пример построения фронтального разреза.
Рис. 68
45
В рассмотренном примере (рис. 68) секущая плоскость совпадает с плоскостью симметрии детали, а разрез расположен в проекционной связи с видом. В таких случаях при выполнении простых разрезов положение секущей плоскости на чертеже не отмечается, а разрез не сопровождается надписью.
В остальных случаях положение секущей плоскости отмечается разомкнутой линией со стрелками, указывающими направление взгляда, а над разрезом выполняется соответствующая надпись «А – А» (рис. 45). При этом штрихи линии сечения не должны пересекать контур изображения. Стрелки наносятся на расстоянии 2-3 мм от внешнего конца штриха линии сечения. Стрелки обозначают прописными буквами русского алфавита на номер (или два) больше, чем номер шрифта размерных чисел. Буквы наносят параллельно горизонтальным линиям основной надписи (независимо от наклона стрелок).
На одном изображении допускается соединение части вида и части разреза, при этом границей между видом и разрезом служит сплошная волнистая линия (рис. 69).
Рис. 69
Если соединяются половина вида и половина разреза, каждый из которых является симметричной фигурой, то разделительной линией служит ось симметрии (рис. 70), половину разреза располагают правее или ниже оси симметрии.
46
Рис. 70
Если в симметричной детали ось симметрии совпадает с линией контура (например, ребром рис. 71), границу вида и разреза смещают от оси симметрии с целью сохранения изображения контура.
Рис. 71
Наклонными называются разрезы, образованные секущими плоскостями, не параллельными основным плоскостям проекций. Пример наклонного разреза приведен на рис. 72.
Рис. 72
47
Сложным разрезом называется разрез, в образовании которого участвуют несколько секущих плоскостей. Сложные разрезы бывают ступенчатые и ломаные.
Ступенчатым называется разрез, образованный несколькими параллельными секущими плоскостями. На рис. 73 приведен пример выполнения горизонтального ступенчатого разреза. Разрез осуществляется двумя секущими плоскостями. Разомкнутой линией указывают положение секущих плоскостей и место перехода от одной секущей плоскости к другой.
Рис. 73
Ломаным разрезом называется разрез, когда секущие плоскости пересекаются между собой. В случае ломаных разрезов секущие плоскости условно поворачивают вокруг линии их пересечения до совмещения в одну плоскость. Вместе с секущей плоскостью разворачивается расположенное в ней изображение детали (рис. 74).
Рис. 74
48
Местным называется разрез, служащий для выявления внутренней формы предмета лишь в отдельном, ограниченном месте.
Границей между видом и местным разрезом служит волнистая линия (рис. 75). Если разрез выполняется на части предмета, представляющей собой тело вращения, то границей вида и разреза может служить осевая линия (рис. 76).
Рис. 75 |
Рис. 76 |
2. 1. 5 Сечения
Сечение представляет собой изображение, полученное при мысленном рассечении предмета одной или несколькими плоскостями. При этом на сечении показывают лишь то, что расположено в секущей плоскости.
Сечения разделяют на вынесенные (рис. 77) и наложенные (рис. 78).
Рис. 77 |
Рис. 78 |
49

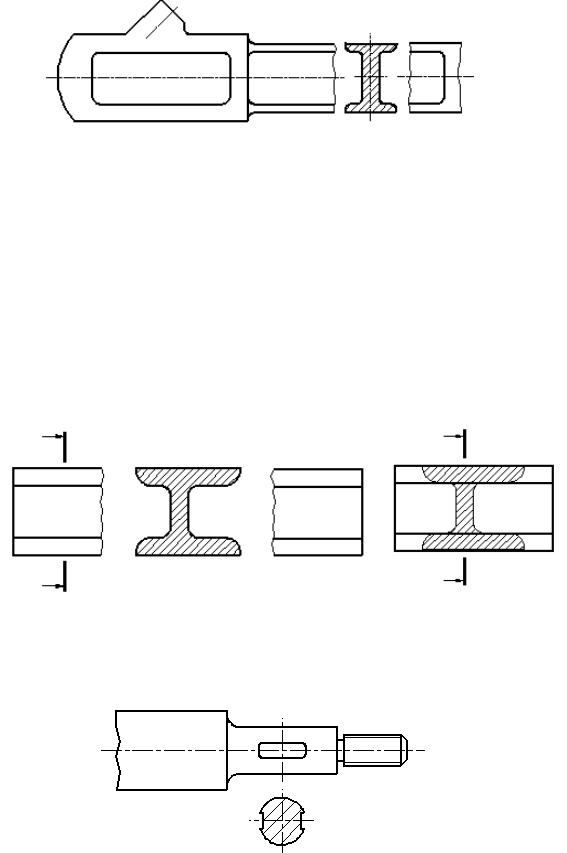

Вынесенные сечения являются предпочтительными и их допускается располагать в разрыве между частями одного и того же вида (рис. 79).
Рис. 79
Контур вынесенного сечения, а также сечения, входящего в состав разреза, изображают сплошными основными линиями, а контур наложенного сечения – сплошными тонкими линиями, причем контур изображения в месте расположения наложенного сечения не прерывают.
В случае, подобных указанному на рис. 79 при симметричной фигуре линию сечения не проводят.
Для несимметричных сечений, расположенных в разрыве (рис. 80) или наложенных (рис. 81), линию сечения проводят со стрелками, но буквами не обозначают.
Рис. 80 |
Рис. 81 |
Если вынесенное сечение выполнено в проекционной связи, то положение секущей плоскости не указывается (рис. 82)
Рис. 82
50

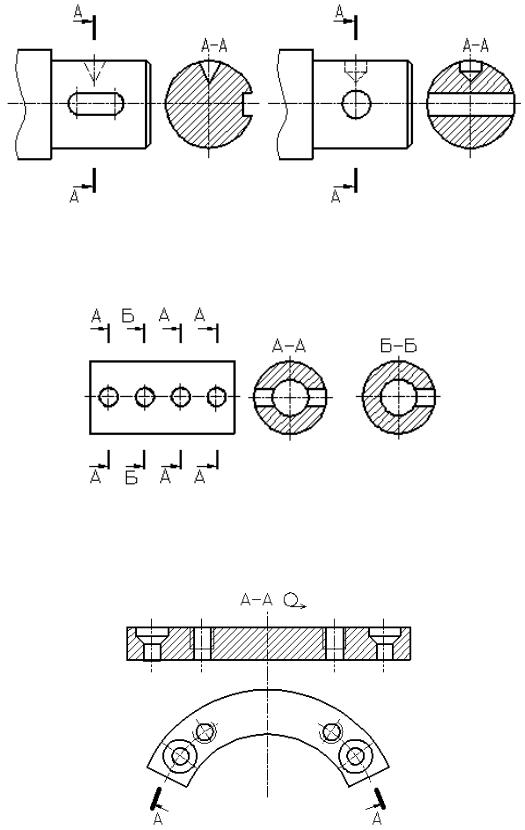

Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления в сечении показывают полностью (рис. 83).
Рис. 83
Для нескольких одинаковых сечений, относящихся к одному предмету, линию сечения обозначают одной буквой и вычерчивают одно сечение (рис. 84).
Рис. 84
Допускается в качестве секущей применять цилиндрическую поверхность, развертываемую затем в плоскость (рис. 85).
Рис. 85
