21

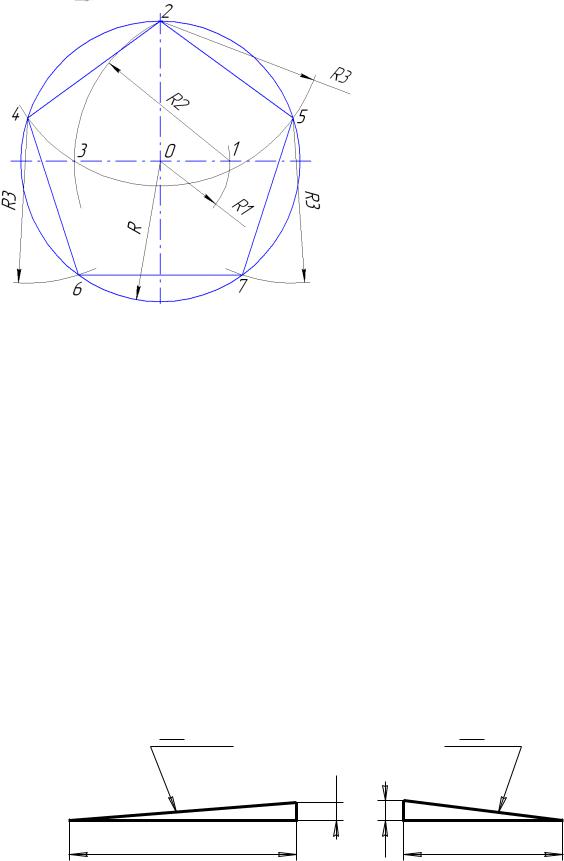

Деление окружности радиусом R на пять равных частей и вписывание в неѐ правильного пятиугольника (рис. 32). Из центра окружности (т. 0) проводим дугу радиусом R1, равным половине радиуса окружности (½ R) и находим положение т. 1. Из т. 1 проводим дугу радиусом R2, равным длине отрезка 12 (т.2 рсполагается вместе пересечения окружности с
вертикальной осевой линией),
Рис. 32
определяем положение т. 3. Далее из центра в т. 2 проводим дугу радиусом R3, равным длине отрезка 23, находим точки 4 и 5. Из точек 4 и 5 проводим дуги радиусом R3, определяем точки 6 и 7. Последовательно соединив точки 2, 4, 5, 6, 7 выполняем построение пятиугольника.
1.2.5 Уклон
Уклон – это величина, которая характеризует наклон одной прямой относительно другой. Значение уклона задается в виде простой дроби или в процентах (рис. 33). На чертежах перед числом, выражающим значение уклона, проставляется знак (знак должен быть направлен в сторону уклона). Для построения линии с заданным уклоном необходимо строить прямоугольный треугольник с соотношением катетов равным величине уклона. Так если построить прямоугольный треугольник, в котором вертикальный катет в 7 раз меньше горизонтального катета, то гипотенуза в таком треугольнике будет иметь уклон 1:7 (рис. 33).
9%
100
9
10
1:7
70
Рис. 33
22
1.3Индивидуальные задания
1.Титульный лист (формата А3). Пример выполнения приведен на рис. 37
2.Лист «Стандарты чертежа. Геометрическое черчение» (формата А3). Пример выполнения приведен на рис. 38. На данном листе необходимо:
А) Построить валик, выполняется согласно схеме (рис. 34), исходные данные выбираются из табл. 8. Для построения изображения конической поверхности необходимо рассчитать диаметр меньшего основания конуса.
Б) Построить касательные к окружностям диаметром D1 и D2, центры которых лежат на одной горизонтальной оси на расстоянии Н друг от друга. Или провести касательную к окружности диаметром D из точки А, лежащей на расстоянии Н от центра окружности. Далее в окружность вписать правильный многоугольник. Исходные данные для построения представлены в табл. 9, где N – число сторон многоугольника.

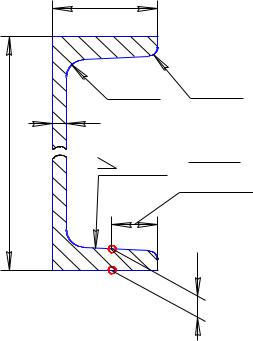

В) Построить швеллер, выполняется согласно схеме (рис. 35), исходные данные выбираются из табл. 10. Изображение швеллера выполняется в разрыве. При выполнении швеллера необходимо построить характерные точки, через которые проводятся линии с уклоном 1:10. Положение характерной точки А (рис.35) для нижнего основания определяется следующим образом: от правого края основания откладывается отрезок величиной (b – d)/2, находим точку В. От точки В вертикально вверх откладываем отрезок величиной t и определяем положение точки А. Для верхнего основания характерная точка определяется аналогично. По завершению построения изображения швеллера, нанести штриховку, зная, что материал швеллера – металл.
Г) Выполнить деталь (выбирается по табл. 11). Алгоритм построения чертежа детали:
1) построить осевые линии; 2) построить окружности (центры которых располагаются в местах пере-
сечения осевых линей); 3) построить прямые линии (длина некоторых из них не определена, но
задано направление); 4) выполнить сопряжения ранее построенных линий друг с другом;
5) нанести штриховку, соответствующую материалу детали (материал детали указан в табл.11, графические обозначения материалов представлено в табл.6).
Масштаб для каждого изображения выбирается индивидуально.
23
Рис. 34
|
|
|
|
|
|
|
|
Таблица 8 |
|
|
|
|
|
|
|
|
|
|
|
№ |
|
|
|
Размеры, мм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
l |
h |
D |
b |
□ a |
c |
α |
|
|
1, 11 |
200 |
60 |
35 |
20 |
15х15 |
3 |
45 |
|
1:3 |
|
|
|
|
|
|
|
|
|
|
2, 12 |
150 |
50 |
25 |
15 |
10х10 |
2 |
45 |
|
1:5 |
|
|
|
|
|
|
|
|
|
|
3, 13 |
120 |
70 |
40 |
15 |
25х25 |
2 |
30 |
|
1:7 |
|
|
|
|
|
|
|
|
|
|
4, 14 |
240 |
120 |
50 |
25 |
20х20 |
3 |
45 |
|
5% |
|
|
|
|
|
|
|
|
|
|
5, 15 |
180 |
60 |
30 |
25 |
15х15 |
3 |
60 |
|
10 % |
|
|
|
|
|
|
|
|
|
|
6, 16 |
160 |
60 |
25 |
15 |
10х10 |
2 |
30 |
|
15 % |
|
|
|
|
|
|
|
|
|
|
7, 17 |
200 |
50 |
30 |
18 |
12х12 |
3 |
30 |
|
1:8 |
|
|
|
|
|
|
|
|
|
|
8, 18 |
220 |
60 |
35 |
12 |
20х20 |
3 |
60 |
|
1:10 |
|
|
|
|
|
|
|
|
|
|
9, 19 |
160 |
40 |
40 |
18 |
12х12 |
3 |
60 |
|
10 % |
|
|
|
|
|
|
|
|
|
|
10, 20 |
150 |
40 |
30 |
25 |
15х15 |
2 |
45 |
|
20 % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 9 |
|
№ |
Н |
D1 |
D2 |
N |
№ |
Н |
D |
|
N |
1 |
100 |
70 |
50 |
3 |
11 |
100 |
60 |
|
5 |
2 |
90 |
60 |
40 |
5 |
12 |
90 |
50 |
|
6 |
3 |
80 |
50 |
30 |
6 |
13 |
80 |
40 |
|
3 |
4 |
70 |
70 |
50 |
3 |
14 |
70 |
60 |
|
5 |
5 |
60 |
60 |
40 |
5 |
15 |
60 |
50 |
|
6 |
6 |
100 |
50 |
30 |
6 |
16 |
100 |
40 |
|
3 |
7 |
90 |
70 |
50 |
3 |
17 |
90 |
60 |
|
5 |
8 |
80 |
60 |
40 |
5 |
18 |
80 |
50 |
|
6 |
9 |
70 |
50 |
30 |
6 |
19 |
70 |
40 |
|
3 |
10 |
60 |
70 |
50 |
3 |
20 |
60 |
60 |
|
5 |
|
24 |
|
|
b |
|
|
2R1 |
2R2 |
|
d |
|
h |
1:10 |
b d |
|
2 |
|
|
|
А
t
В
Рис. 35
Таблица 10
|
|
|
Размеры, мм |
|
|
|
№ |
h |
b |
d |
t |
R1 |
R2 |
|
||||||
|
|
|
|
|
|
|
1, 20 |
50 |
37 |
4.5 |
7.0 |
7.0 |
3.5 |
2, 19 |
65 |
40 |
4.8 |
7.5 |
7.5 |
3.8 |
3, 18 |
80 |
43 |
5.0 |
8.0 |
8.0 |
4.0 |
4, 17 |
100 |
48 |
5.3 |
8.5 |
8.5 |
4.3 |
5, 16 |
120 |
53 |
5.5 |
9.0 |
9.0 |
4.5 |
6, 15 |
140 |
60 |
8.0 |
9.5 |
9.5 |
4.8 |
7, 14 |
160 |
65 |
8.5 |
10.0 |
10.0 |
5.0 |
8, 13 |
180 |
70 |
9.0 |
10.5 |
10.5 |
5.3 |
9, 12 |
200 |
75 |
9.5 |
11.0 |
11.0 |
5.5 |
10,11 |
240 |
82 |
10.5 |
12.0 |
12.0 |
6.0 |
Таблица11
№ |
Деталь |
№ |
Деталь |
№ |
Деталь |
№ |
Деталь |
|
(резина) |
|
(керамика) |
|
(дерево) |
|
(стекло) |
|
|
|
|
|
|
|
|
1 |
Рис.39 |
6 |
Рис. 44 |
11 |
Рис. 49 |
16 |
Рис. 54 |
|
|
|
|
|
|
|
|
2 |
Рис. 40 |
7 |
Рис. 45 |
12 |
Рис. 50 |
17 |
Рис.55 |
|
|
|
|
|
|
|
|
3 |
Рис. 41 |
8 |
Рис. 46 |
13 |
Рис. 51 |
18 |
Рис. 56 |
|
|
|
|
|
|
|
|
4 |
Рис. 42 |
9 |
Рис. 47 |
14 |
Рис. 52 |
19 |
Рис. 57 |
|
|
|
|
|
|
|
|
5 |
Рис. 43 |
10 |
Рис. 48 |
15 |
Рис. 53 |
20 |
Рис. 58 |
|
|
|
|
|
|
|
|
|
25 |
|
420 |
|
Рамка |
20 |
297 |
|
|
5 |
Основная надпись |
|
|
|
Рис. 36 |
|
НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИЯ |
|
ИНЖЕНЕРНАЯ ГРАФИКА |
Графические работы студента (№) гр (ФИО)
Вариант
Воронеж 2010
Рис. 37
26
Рис. 38
150
105
40 |
|
|
20 |
|
|
|
4 |
|
1 |
|
|
R |
|
R20 |
45 |
|
|
|
|
|
18
R1 0
R45 1
20
Рис. 39
|
|
0 |
|
0 |
|
1 |
|
|
R |
|
|
|
R25 |
80 |
140 |
70 |
52
148
R25
R30
12
2
Рис. 40
28
|

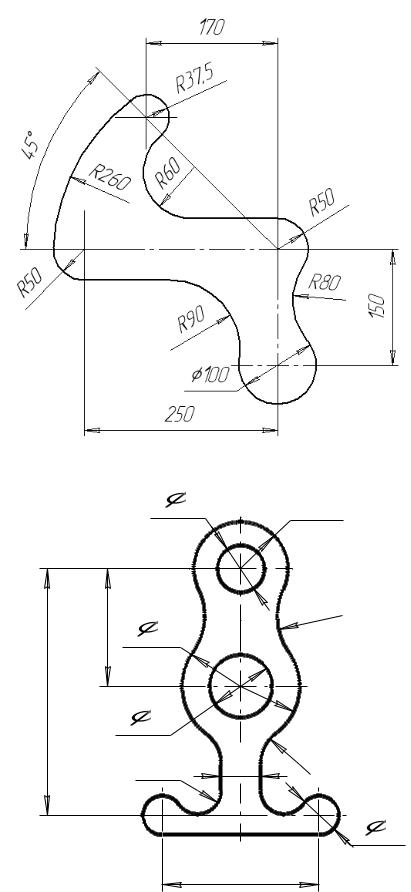

Рис. 41 |
|
|
|
|
12 |
|
R12 |
|
|
|
|
|
6 |
|
|
|
1 |
|
30 |
30 |
|
R |
|
|
|
|
||
63 |
16 |
|
|
|
|
|
R |
|
|
|
|
|
|
|
|
|
|
1 |
|
|
R6 |
10 |
0 |
|
|
|
|
||
|
|
|
|
10 |
|
|
40 |
|
4 |
|

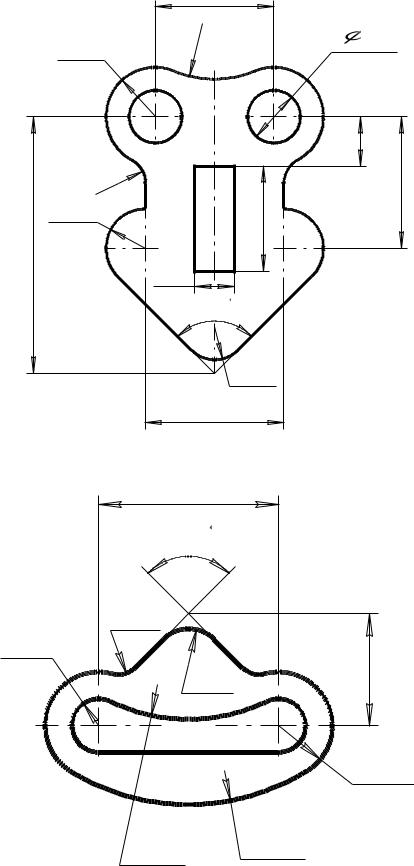

Рис. 42 |
|
||
|
|
|
||
|
|
29 |
|
|
|
|
180 |
|
|
R75 |
|
0 |
|
80 |
|
6 |
|
|
|
|
|
1 |
|
|
|
|
R |
|
2 отв. |
|
|
|
|
|
|
|
|
|
75 |
|
|
0 |
|
|
|
4 |
|
200 |
|
|
R |
|
|
|
R60 |
|
|
|
|
|
|
160 |
|
|
390 |
|
60 |
|
|
|
|
|
5 |
|
|
|
90 |
|
|
|
|
|
|
|
|
|
|
R50 |
|
|
|
210 |
|
|
|
|
Рис. 43 |
|
|
|
|
40 |
|
|
|
|
90 |
|
|
R6 |
|
R5 |
|
|
|
|
|
25 |
|
|
|
R8 |
|
|
|
|
|
|
R12 |
|
|
R40 |
R50 |
6 |
|
|
Рис. 44 |
||
|
30 |
|
|
|
35 |
|
|
R15 |
20 |
|
|
|
|
||
|
R |
14 |
|
|
|
||
|
6 |
25 |
|
|
6 |
|
|
50 |
R |
|
|
|
|
||
|
|
R10 |
|
|
R |
|
|
|
5 |
|
|
|
0 |
7 |
|
R4 |
R15 |
||
|
|||
|
Рис. 45 |
|
Рис. 46
