Подогреватели низкого давления смешивающего (контактного) типа

Для улучшения водного режима крупных энергоблоков сверхкритических пара­метров и повышения их экономичности поверхностные регенеративные подогреватели первых двух лет эксплуатации ПНД в результате устранения отложений меди в тракте блока.

подогреватели низкого давления заменяют смешивающими. На нескольких энергоблоках 300 МВт два нижних ПНД поверхностного типа заменены в последнее время смешивающими, разрабо­танными ЦКТИ.

ВТН предложена схема турбоустановки К-300-2-10 с заменой всех ПНД, а также деаэратора четырьмя ПНД контактного типа, разделенными на две группы: К.П1иК.П2, КПЗиКП4(нумерация подогревателей дана по ходу воды). В каждой группе конденсат из подогревателя более низкого давления, расположенного на более высоком уровне,

Рис. 6. Схема регенеративного подогрева воды турбоустановки К-300-240 ЛМЗ с контактными ПНД.

1 - контактный подогреватель (КП); 2 - блочная обессоливающая установка (БОУ); 3 - охладитель генера­тора конденсатом; 4 - подогреватель уплотнений; 5 - регулятор уровня в конденсаторе; 6 - перелив в конден­сатор через гидрозатвор; 7 - линия рециркуляции ; 8 - конденсатные насосы КСВ-500-85; 9 - перекачивающие насосы КСВ-1000-95; 10 - насосы 10КСВ; 11 - вода на конечные охладители БРОУ; 12 - регулятор уровня в КП2; 13 - питание на КОС; 14 - на охлаждение ПЭН; 15 - на уплотнение ПЭН; 16 - на впрыски БРОУ; 17 - общестанционарные магистрали; 18 - на уплотнение ЦНД; 19 - на уплотнения ЦВД и ЦСД; 20 - из растопочного расширителя; 21 - из уплотнений турбины; 22 - перелив в расширитель дренажей низкого давления; 23 - разгрузка питательного насоса; 24 - регулятор уровня в ПВД; 25 - пар; 26 - конденсат; 27 - циркуляционная вода.

Рис. 6 Вертикальные разрезы ПНД3 (ПН-1000-32-7-ИНЖ).

1 - корпус; 2 - трубный пучок собственно подогревателя; 3 - трубный пучок охладителя пара; 4 - кожух ох­ладителя пара; 5 - трубная доска; 6 - крышка; 7 - анкерная связь; 8 - гидрозатвор; 9 - паровпускное устройство; 10 - поддон; 11 - кожух охладителя дренажа; 12 - трубный пучок охладителя дренажа; 13 - водораспределительная камера охладителя дренажа; А - подвод основного конденсата; Б - отвод основного конденсата; В - подвод пара; Г, Д - подвод (отвод) основного конденсата к охладителю дренажа; Е - подвод конденсата греющего пара из ПНД4; Ж - отсос паровоздушной смеси; И - подвод паровоздушной смеси из ПНД4; К - отвод конденсата пара.

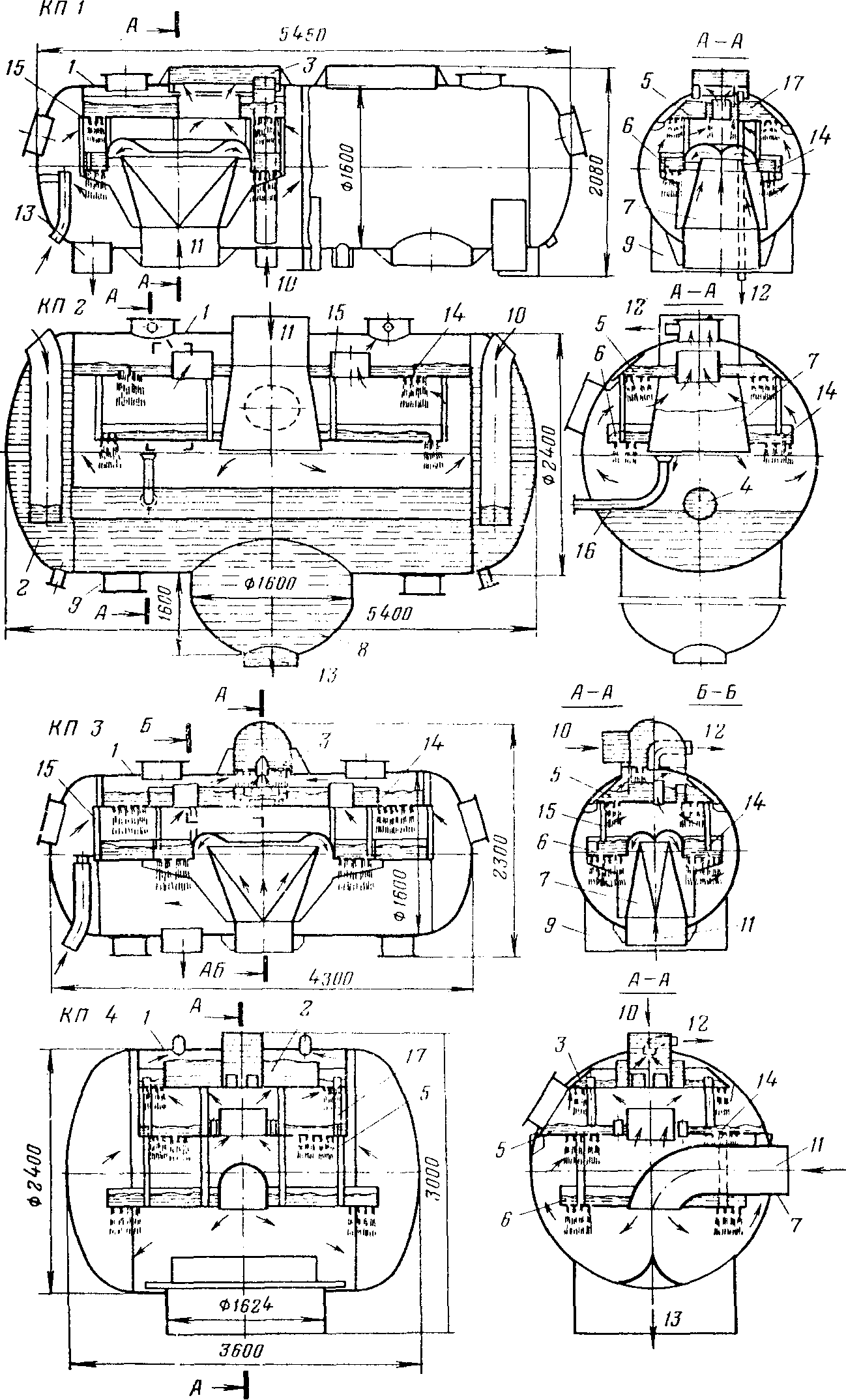

Рис. 7. Устройство контактных подогревателе» К.П1—К.П4турбоустановки К-300-240.

1 - корпус; 2 — встроенный гидрозатвор: 3 — встроенный контактный охладитель выпара; 4—уравнительная труба; 5 — водораспределительный лоток верхнего яруса: 6—водораспределительный лоток нижнего яруса: 7 — паровпускной короб: 8—конденсатосборник; 9—опора; 10—вход воды: II — вход пара: 12—отвод выпара: 13 — выход нагретой воды; 14 — разделительная перегородка: 15 — стойка каркаса:16 — труба перелива в конденсатор; 17 — переливной патрубок.

сливается в следующий самотеком. При этом требуется всего один рабочий перекачивающий насос, между КП2иКПЗ.Вода изКП4по­купает к бустерному, а затем к основному питательному насосу так же, как в обычной схеме с деаэратором (рис. 7).

По расчетам ВТН ухудшение экономичности из-за не использования соответствующего отбора пара из турбины компенсируется с избытком улучшением экономичности благодаря применению подогревателей смешивающего типа (примерно на 0,25%). Подогреватель КП4 такой схеме выполняет функцию основного деаэраторaработающего с переменным (скользящим) давлением.

При номинальной мощности турбоагрегата и начальных параметрах 23,6 МПа, 560°С и промперегреве до 565 ⁰С параметры пара отборов таковы:

Таблица б/н

Параметры	Номер отбора
пара отборов	1	2	3	4	5	6	7	8
Давление Мпа	6,12	3,93	1,56	1,04	0,55	0,236	0,088	0,017
Температура 0С	475	320	450	395	300	240	140	57

При этом 4-й отбор с давлением 1,04 МПа не используется, а давление в ступени КП4равно номинально 0,55 МПа.

Контактные подогреватели имеют горизонтальные цилиндрические корпуса диаметром 1,6 м (КП1иКПЗ) и 2,4 м{КП2нКП4},длиной от 3,6 до 5,45 м. Внутри корпуса находятся два яруса горизонтальных перфорированных лотков. Греющий пар вКП1, КПЗиКП4движется снизу вверх, навстречу воде. Выпар, отводимый из верхней части этих подогревателей, конденсируется в соответствующих охладителях. ПодогревательКП2 выполняется с нижним подводом пара, без охладителя выпара. Охладители выпара запроектированы смешивающего типа и встроены в подогреватель.

Гидрозатворы, необходимые при сливе воды из размещенного выше .подогревателя в ниже размещенный, запроектированы также встроенными в водяном объеме нижних подогревателей (рис. 8). На сливной трубе из КПЗвКП1установлен обратный клапан.

Контактные подогреватели с повышенным давлением греющего пара, включаемые по гравитационному принципу, необходимо размещать на большой высоте; так, предлагается устанавливать подогреватель КПЗна уровне 53.5 м,КП4 —на уровне установки основных деаэраторов 22,2 м.

Обязательное условие применения смешивающих подогревателей — надежная автоматическая защита проточной части турбин при резком снижении и сбросе нагрузки от обратных потоков пара и воды, оказывающих разрушительное действие на ротор турбины
