Лабораторная работа № 4.
Изучение принципов функционирования и конструкции регенеративных подогревателей .
Цель работы :Изучить принципы функционирования и конструкции
регенеративных подогревателей .
1. Подогреватели высокого давления крупных энергоблоков
Общая тенденция к укрупнению оборудования обусловливает выполнение в одном корпусе регенеративных подогревателей высокого давления крупных энергоблоков. Примером может служить «однониточная» группа ПВД энергоблоков 500 МВтс турбинойK-500-240-2 ХТГЗ. Каждый из трех последовательно включенных ПВД состоит из собственно подогревателя (СП), в котором греющий пар конденсируется, пароохладителя (ПО) и охладителя дренажа (ОД). Пароохладители2 и 3 включены по схеме Рикара-Некольного, параллельно вышележащим ПВД. Питательная вода проходит последовательно через ОД, СП и ПО. Конечная температура питательной воды 2710C. Через охладитель дренажа проходит часть потока питательной воды; конденсат греющего пара (дренаж) сливается каскадно из ОД каждого ПВД в соседний с более низким давлением греющего пара (рис. 1).
По проекту, выполненному Уральским отделением ВТИ и Таганрогским котельным заводом, основная подогревательная часть СП выполняется одноходовой с подводом и отводом питательной воды внизу ПВД через три входных и три выходных вертикальных коллектора (рис1). Поверхности нагрева выполняются из однорядных (в одной плоскости) круглых спиральных бифилярных (двухтрубных) змеевиков, прим.,

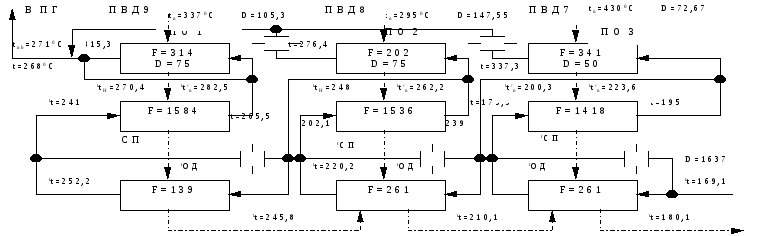

Рис. 1. Схема включения регенеративных ПВД турбоустановки К-500-240-2 XTГ 3.
F —площадь поверхности нагрева, м2.

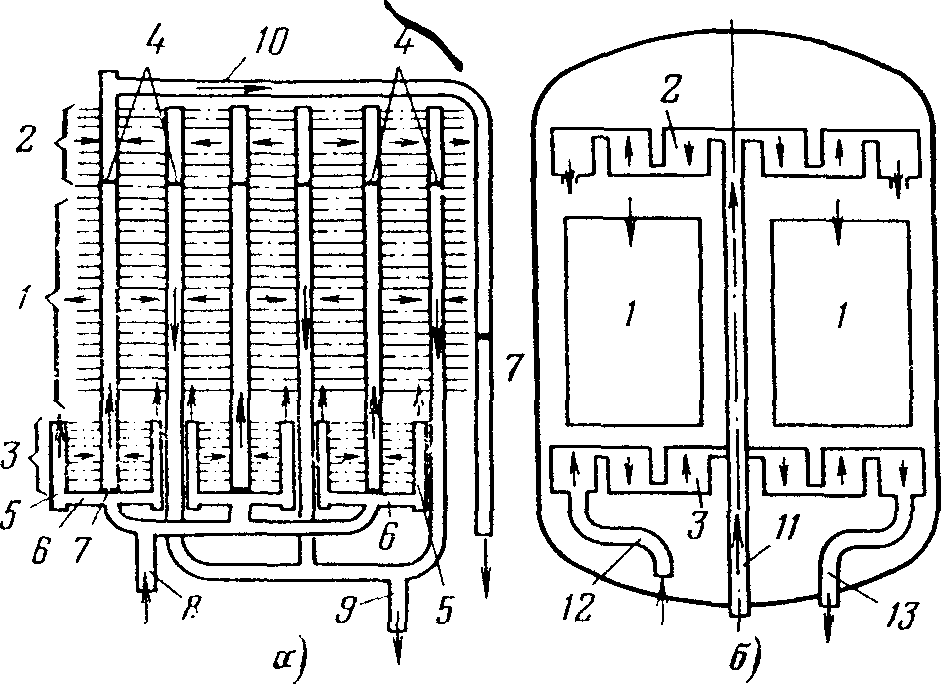

Рис. 2. Схемы потоков воды (а), пара и конденсата (б) ПВД турбоустановки 500 МВт.
/—СП; 2—ПО;3—ОД;4—основные коллекторы; 5 -промежуточные коллекторы ОД:6 —перепускные трубы: 7 — подпорные шайбы:8и 9--вход и выход питательной воды;10—отвод воды из ПО:11—вход пара:12 —вход конденсата в ОД;13 — выход конденсата.
в частности, в отечественных судовых паротурбинных установках; обычно для электростанций применяют двухрядные (двухплоскостные) спиральные змеевики (ТКЗ). Применение однорядных змеевиков улучшает заполнение объема корпуса, имеющего высоту около 11 м. и способствует получению скоростей воды, близких к экономически оптимальным н ниже опасных в отношении эрозии и коррозии (табл. 1).
При переходе к однорядным змеевикам вертикальный шаг отверстий на коллекторах уменьшается вдвое. Чтобы обеспечить при этом возможность замены отдельных змеевиков (без удаления соседних), их концы приваривают к коллекторам в шахматном порядке.
Таблица 1.
Показатели |
Номер |
|
подогревателя |
|
ПВД7 |
ПВД8 |
ПВД9 |
Поверхность нагрева м2 |
1993 |
1999 |
2037 |
Давление пара, МПа |
|
|
|
Перед ПВД |
1,62 |
3,9 |
5,57 |
После ПО |
1,57 |
3,85 |
5,55 |
Температура пара, 0С |
|
|
|
Перед ПВД |
430 |
295 |
337 |
После ПО |
223,6 |
262,2 |
282,5 |
Температура воды |
|
|
|
После ПВД, 0С |
195,6 |
239,2 |
268,1 |
Температура конденсата |
|
|
|
После ОД, 0С |
180,1 |
210,1 |
245,8 |
Скорость воды в змеев |
|
|
|
ОД |
2 |
2 |
2 |
СП |
1,84 |
1,72 |
1,67 |
ПО |
0,98 |
2,2 |
1,54 |
Число змеевиков и поверхность нагрева |
|
|
|
ОД |
180/261 |
180/261 |
96/139 |
СП |
720/1418 |
780/1536 |
804/1584 |
ПО |
168/314 |
108/202 |
168/314 |
Масса металла |
|
|
|
ПВД без воды |
163 |
183 |
211 |
Съемного корпуса |
30 |
47 |
68 |
Конструкции ПО и ОД выполняются с перекрестным омыванием греющей средой змеевиков, способствующим повышению коэффициентов теплопередачи. Каждая колонка змеевиков в этих элементах заключена в отдельный электрический кожух. Кожухи соединены между собой перепускными коробами так, что в ПО осуществляется двухпоточное движение пара с тремя ходами в каждом потоке, а в ОД - однопоточное движение конденсата греющего пара, с нижним подводом и отводом конденсата.
Греющий пар подводиться к ПО через нижнее днище ПВД, через сток в центральной части корпуса (рис. 2). При этом исключается необходимость разборки паропровода при снятии верхней части корпуса.
По условиям транспорта каждый ПВД выполняют из трех частей (блоков): нижние части корпуса и трубной системы; верхняя часть трубной системы; верхняя (съемная) часть корпуса.
На рис. 3 показана конструктивная схема ПВД описанного типа, а именно ПВД-I(вертикальный и горизонтальный разрезы), включая схему спирального однорядного змеевика ПО и СП, с диаметром 956 мм; диаметр змеевика ОД 848 мм (рис. 3,д). Верхняя и нижняя части корпуса соединены горизонтальным фланцем (с мембранным уплотнением), что обеспечивает свободный доступ к местам приварки змеевиков к коллекторам и возможность замены любого змеевика без удаления соседних.
Общее расчетное гидравлическое сопротивление группы ПВД по воде 0,64 МПа, т.е. примерно вдвое меньше, чем при двухрядных змеевиках. Число колонн в каждом ПВД - шесть. Внутренний диаметр корпуса 3200 мм и высота 11200 мм - одинаковы для каждого из трех ПВД. Диаметр и толщина стенки труб змеевиков 32*5 мм (в ПО 32*6 мм).
Дальнейшее совершенствование таких ПВД и уменьшение их массы возможны путем применения трубок меньшего диаметра с меньшей толщиной стенки (например, 25*4; 22*3,5; 19*3 мм).
Расчетная экономия топлива от параллельного включения ПО вместо последовательного составляет примерно 0,25%.
Новые энергоблоки 300 МВт выполняют с укрупненными однокорпусными ПВД, с расходом воды 950 т/ч. расчетное давление воды - около 37,4 МПа.
Число колонн спиралей 6; диаметр труб 32 мм, толщина стенки 5 мм в собственно подогревателях и 6 мм в прохладителе. Число спиралей в собственно подогревателе и охладителе дренажа 70*6=420, в том числе 12*6=52 в охладителе дренажа; в пароохладителе 8*6=48.
Подогреватель имеет два хода воды. Полная высота ПВД равна 886030 мм. Остальные характеристики укрупненных ПВД приведены в таблице2.
Благодаря укрупнению ПВД и переходу от двухниточного к однониточному выполнению уменьшение расхода металла составляет около 13м и дополнительно по 1,5мдля клапанов защиты и трубопроводов группы ПВД энергоблока 300МВт.
Таблица 2.
Показатели |
Тип |
|
подогревателя |
|
ПВД3 |
ПВД2 |
ПВД1 |
Поверхность нагрева, м2 |
900 |
1200 |
900 |
Параметры пара на вых. |
|
|
|
Давление, МПа |
1,77 |
4,13 |
6,5 |
Температура, 0С |
460 |
335 |
390 |
Диаметр*толщина стенки корпуса, мм |
2464*32 |
2680*40 |
2520*60 |
Масса без воды, кг |
69,85 |
90,93 |
88,32 |
Рис.3. Конструктивная схема ППД турбоустановки 500 МВт.
а - продольный разрез ПВД; б,в и г - горизонтальные разрезы по ПО, СП и ОД: д - схема спирального однорядного змеевика элементов ПВД; МС - монтажные стыки трубной системы; НС - нижние секции СП; К—кожухи колонн змеевиков ПО и ОД; ПК - перепускные коробы ПО и ОД: П — перегородки секции СП.
