Министерство транспорта Российской Федерации |
Федеральное агентство железнодорожного транспорта |
ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
САМАРСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ СООБЩЕНИЯ
Кафедра «Начертательная геометрия»
НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИЯ
Методические указания по выполнению контрольных работ для студентов технических специальностей заочной формы обучения
Составители: Е.Ф. Лукьянов В.Л. Береснев С.Ф. Родионов
π
π1
Самара
2010
1
УДК 515
Начертательная геометрия : методические указания по выполнению контрольных работ для студентов технических специальностей заочной формы обучения / составители : Е.Ф. Лукьянов, В.Л. Береснев, С.Ф. Родионов. – Самара :
СамГУПС, 2010. – 23 с.
Утверждены на заседании кафедры 30 апреля 2010 г., протокол № 8. Печатаются по решению редакционно-издательского совета университета.
Включенные рекомендации по оформлению чертежей могут корректироваться ведущим преподавателем, но должны соответствовать требованиям стандартов на оформление чертежей и текстовых документов.
Предназначены для студентов заочной формы обучения всех специальностей.
Составители: Евгений Федорович Лукьянов Владимир Леонидович Береснев Сергей Федорович Родионов
Рецензенты: к.т.н., профессор, заведующий кафедрой «Строительные материалы и конструкции» СамГУПС И.Е. Сеськин;
к.т.н., доцент кафедры «Инженерная графика» СамГУПС Т.Ю. Зиновьева
Редактор И.А. Шимина
Подписано в печать 30.09.2010. Формат 60×90 1/16. Усл. печ. л. 1,5. Тираж 300 экз. Заказ № 174.
© Самарский государственный университет путей сообщения, 2010
2
Изучение начертательной геометрии необходимо для развития у студента пространственного мышления, а также для приобретения знаний и навыков, позволяющих перейти к изучению курса черчения.
Общим для начертательной геометрии и черчения является метод построения изображений, называемый методом проецирования. В начертательной геометрии изучают теоретические основы этого метода.
Основная форма работы студента-заочника – самостоятельное изучение теоретического материала по учебникам, учебным пособиям, конспектам лекций. По мере изучения предмета студент выполняет контрольные работы и представляет их на проверку. Учебной программой предусмотрено выполнение двух контрольных работ (КР - 1 и КР - 2).
Каждая контрольная работа проходит две стадии проверки: первая – рецензирование листов преподавателем (в присутствии студента или без него), вторая – устная защита работы студентом.
На первой стадии студент получает от преподавателя за хорошо или удовлетворительно выполненную работу допуск к защите или замечания по работам (неудовлетворительно выполненные работы возвращаются на переделку), на второй – после успешной защиты всех выполненных работ – зачет контрольной работы и допуск к сдаче экзамена.
Вторая стадия проверки проводится после внесения студентом исправлений по всем замечаниям преподавателя – рецензента.
На рецензирование принимаются только полностью оформленные и скомплектованные контрольные работы.
К выполнению второй контрольной работы следует приступать, не ожидая результатов проверки предыдущей работы.
На стадии защиты со студентом проводится собеседование по теоретическим предпосылкам решения задач, входящих в контрольные работы.
Преподаватель вправе аннулировать представленную контрольную работу, если при собеседовании будет выяснено, что работа выполнена студентом несамостоятельно или скопирована.
При отсутствии зачтенных контрольных работ студент не допускается к экзаменам.
Рабочая программа курса начертательной геометрии
Тема 1. Введение
Предмет начертательной геометрии, метод проекций. Центральное и параллельное проецирование.
Тема 2. Точка, прямая, плоскость. Метрические задачи
Система плоскостей проекций. Комплексный чертеж точки. Проекции точек, расположенных в разных октантах (квадрантах) пространства.
Проекции прямой. Деление отрезка в заданном отношении. Следы прямой. Определение длины отрезка прямой и углов его наклона к плоскостям проекций. Взаимное положение прямых. Задание плоскости на комплексном чертеже.
3
Прямые, линии и точки плоскости. Теорема о проекциях прямого угла. Метод конкурирующих точек.
Тема 3. Позиционные задачи
Прямая, параллельная плоскости, пересекающая плоскость и перпендикулярная к ней. Плоскости: параллельные и пересекающиеся. Построение линии пересечения плоскостей. Нахождение точки встречи прямой с плоскостями частного и общего положения.
Тема 4. Способы преобразования комплексного чертежа
Сущность способов замены плоскостей проекций и вращения вокруг линии уровня и проецирующих прямых. Способ совмещения. Способ плоско-параллельного перемещения.
Тема 5. Многогранники
Изображение многогранников на комплексном чертеже. Пересечение многогранников плоскостью и прямой. Взаимное пересечение многогранников.
Тема 6. Кривые лини
Плоские и пространственные кривые. Особые точки кривых. Касательная и нормаль к кривой.
Тема 7. Поверхности
Образование поверхностей. Классификация поверхностей. Поверхности вращения, линии на поверхности вращения. Линейчатые поверхности с плоскостью параллелизма. Понятие об определителях и очерке поверхности.
Тема 8. Пересечение поверхности плоскостью и прямой
Пересечение поверхностей плоскостью частного и общего положения. Нахождение точек встречи прямой линии с поверхностью.
Тема 9. Взаимное пересечение поверхностей
Принцип определения точек, общих для двух поверхностей. Характерные точки линии пересечения поверхностей. Способы вспомогательных секущих плоскостей и вспомогательных секущих сфер.
Тема 10. Развертки многогранных и кривых поверхностей
Общие принципы построения разверток поверхностей. Развертывание конических и цилиндрических поверхностей. Приближенное построение разверток неразвертываемых поверхностей. Построение точек и линий на развертке поверхности.
Тема 11. Аксонометрические проекции
Виды аксонометрических проекций. Коэффициенты искажения для различных видов аксонометрии. Аксонометрические проекции, рекомендуемые для изображения различных объектов.
4
Тема 12. Проекции с числовыми отметками (только для студентов строительных специальностей.
Задание точки и прямой на чертеже (на плане). Градуирование прямой. Уклон и
нтервал прямой. Пересечение прямой с плоскостью, многогранными и кривыми поверхностями. Взаимное пересечение поверхностей.
Тема 13. Тени (только для студентов строительных специальностей)
Общие сведения. Тени собственные и падающие. Тень от точки, прямой и плоской фигуры.
Тема 14. Перспектива и тени в перспективе (только для студентов строительных специальностей)
Способы построение перспективных изображений. Точки схода прямых (фокусные точки). Принципы выбора точки зрения и линии горизонта. Основные приемы построения теней в перспективе.
Общие требования по оформлению контрольных работ
Каждая контрольная работа должна оформляться титульным листом (см. рис. 1), брошюроваться в альбом с помощью степлера или сшиваться прочной ниткой (возможно использование папок-скоросшивателей). По мере готовности контрольные работы отсылаются в университет для проверки преподавателем.
Выполняя первую контрольную работу, студент должен решить задачи, предусмотренные в «Заданиях для выполнения контрольных работ по начертательной геометрии (для студентов технических специальностей заочной формы обучения)» – Самара: СамГУПС, 2010, в дальнейшем – «Задания…».
Решения задач следует оформлять на миллиметровке или на листах писчей бумаге в клетку, соблюдая нумерацию, приведенную в «Заданиях …».
Размер листов должен соответствовать стандартному (ГОСТ 2.301-68*)
формату А4 (210×297 мм).
На листе выполняется рамка и основная надпись (штамп) в соответствии с
рис. 2.
Толщины линий на чертежах принимаются в соответствии с ГОСТ 2.303-68*. При этом линии видимого контура рекомендуется выполнять толщиной 0,8–1,0 мм; линии невидимого контура, осевые линии и линии штриховки 0,4–0,5 мм; линии вспомогательных построений – 0,2–0,3 мм.
Все надписи на чертежах следует выполнять чертежным шрифтом в соответствии с ГОСТ 2.303-81.
В нижней части листа с решением задачи дается краткое описание хода решения. Пример оформления см. на рис. 3.
Выявленные в ходе проверки ошибки и недоработки подлежат исправлению с последующей повторной проверкой преподавателем.
Студенты, правильно выполнившие работы или допустившие в работах незначительные ошибки, допускаются к собеседованию, о чем на титульном листе преподавателем делается соответствующая запись.
5
Министерство транспорта Российской Федерации Федеральное агентство железнодорожного транспорта
ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
САМАРСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ СООБЩЕНИЯ
Контрольная работа № 1
НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИЯ
Шифр: СамГУПС 09 - С - 6699
Выполнил: Иванов И.И. Проверил: Петров П.П.
Рис. 1
6
7
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
n2 |
|
А2 |
|
|
|
|
а2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
f2 |
|
|
|
|
|
m2 |
|
|
|
|
|
42 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
12 |
|
|
|
|
h2 |
|
|
|
|
|
|
|
32 |
|
|
b2 |
22 |
|
|
|
Х |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
h1 |
|
|
|
|
|
|
31 |
|
|
е1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
41 |
f 1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
11 |
|
a1 |
|
b1 |
|
|
|
|
m1 |
|
А1 |
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
n1 |
|
|
|
|
|
|
|
|
|

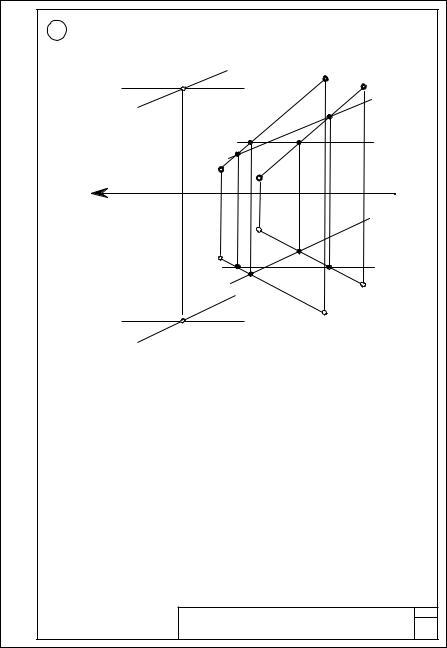

Условия задачи: |
|
|
|
|
|
|
|
|
|
|||
Через |
точку |
А |
провести |
плоскость, |
параллельную |
|||||||
плоскости |
Р (а || |
b), |
задав |
|
ее |
пересекающимися |
||||||
прямыми. |
|
|
|
|
|
|
|
|
|
|
|
|
Ход решения: |
|
|
|
|
|
|
|
|
|
|
||
Плоскости параллельны, если две пересекающиеся |
||||||||||||
прямые одной из них соответственно параллельны двум |
||||||||||||
пересекающимся прямым другой плоскости. |
|
|
||||||||||
Проводим в заданной плоскости фронталь f и горизонталь |
||||||||||||
h. |
|
|
|
|
|
|
|
|
|
|
|
|
Через точку А проводим две пересекающиеся прямые m u |
||||||||||||
n, соответственно параллельные прямым f и h. |
|
|
||||||||||
Две пересекающиеся |
прямые |
определяют |
положение |
|||||||||
|
|
|
СамГУПС 09 |
– С – 6699. КР-1 |
Лист |
|||||||
|
|
|
2 |
|||||||||
|
|
|
|
Рис. 3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
8 |
|
|
|
|
|
|
|
В ходе выполнения второй контрольной работы студент должен выполнить шесть графических работ, оформить титульный лист, сброшюровать альбом и отослать его на проверку. Работы выполняются на ватмане, на листах формата А3. На каждом листе выполняется рамка и основная надпись (штамп) в соответствии с рис. 2. Толщины линий принимаются в соответствии с вышеприведенными рекомендациями. Все надписи на чертежах следует выполнять, как и в первой контрольной работе, чертежным шрифтом. Условия для выполнения графических работ принять в соответствии с «Заданиями…». Краткие указания и рекомендации по выполнению заданий контрольной работы приведены ниже.
Указания к выполнению первой контрольной работы
Ввиду отсутствия у студента опыта решения задач по начертательной геометрии, до начала выполнения заданий контрольной работы рекомендуется ознакомиться с примерами решений, подробно разобранными в рекомендованных (см. список рекомендуемой литературы) сборниках задач. Ниже приведены номера примеров решения задач по сборнику задач Х.А. Арустамова и номера задач с подробно разобранными решениями по сборнику задач В.О. Гордона и др., дающие представление о методике и последовательности выполнения решений.
Номера заданий контрольной |
Номера наиболее близких по характеру задач, разобранных |
|||
|
в сборниках задач |
|||
работы №1 |
|
|||
|
|
|
||
Х.А. Арустамова |
В.О. Гордона и др. |
|||
|
||||
1 |
1-4, |
6-8 |
3-5 |
|
2 |
19-21, 33,34 |
12,14,15,17,20 |
||
3 |
58-60 |
53,54 |
||
4 |
63-65, |
74-76 |
56 |
|
5 |
130-132 |
65,77 |
||
6 |
137, |
138 |
86, 89 |
|
7 |
159 |
102, 106, 111 |
||
8 |
166-168 |
106 |
||
9 |
186-190 |
|
||
10 |
243, 254, 255 |
164, 169 |
||
11 |
218,219, 225, 226 |
157 |
||
12 |
254, |
256 |
169 |
|
13 |
268, |
269 |
|
|
16 |
300 |
250 |
||
17 |
301 |
253 |
||
18 |
326 |
252 |
Отсутствие указаний по номерам примеров решений, близких по существу к заданиям контрольной работы, вовсе не говорит об их отсутствии в рекомендованной литературе.
Ознакомившись с рекомендованными примерами решений, студент самостоятельно сможет найти примеры решения других задач, подобных включенным в задания контрольной работы.
9
Указания к выполнению заданий второй контрольной работы
(листы 1–6)
Лист 1
Работа выполняется на листе формата А3. Рамка и основная надпись – в соответствии с рис. 2.
Следует выполнить задания №№ 1–3, приведенные в сборнике «Задания…». Пример оформления листа 1 показан на рис. 4.
Указания по выполнению задания № 1
1.Из точки D следует опустить перпендикуляр на плоскость α, заданную треугольником АВС, используя горизонталь и фронталь плоскости. При этом следует помнить, что горизонтальная проекция перпендикуляра перпендикулярна горизонтальной проекции горизонтали, а фронтальная проекция – фронтальной проекции фронтали этой плоскости.
2.Найти точку встречи построенного перпендикуляра с заданной плоскостью α, для чего перпендикуляр заключают во вспомогательную (проецирующую) плоскость γ, находят линию пересечения заданной (α) и построенной вспомогательной (γ) плоскостей. Точку К, в которой перпендикуляр пересекает плоскость α, определяют как точку пересечения проекций перпендикуляра и линии пересечения плоскостей (МN).
3.Используя способ прямоугольного треугольника, определяют натуральную величину перпендикуляра DK, (которая и является истинной величиной расстояния от точки D до заданной плоскости α).
4.Используя метод конкурирующих точек определяют видимость проекций построенного перпендикуляра.
Указания по выполнению задания № 2
1.В заданной плоскости α выбирается произвольная точка, например точка С, и из нее восстанавливается перпендикуляр к плоскости. При этом следует помнить, что все перпендикуляры к одной плоскости параллельны между собой, а параллельные прямые имеют параллельные одноименные проекции.
2.Способом прямоугольного треугольника определяется натуральная величина произвольного отрезка перпендикуляра (СР) и на натуральной величине откладывается отрезок заданной длины – 50 мм (отрезок СТ). Обратным способу прямоугольного треугольника ходом строят проекции точки Т.
3.Через построенную точку Т проводят плоскость, параллельную заданной плоскости, задавая ее пересекающимися прямыми m и n, (учитывая, что плоскости параллельны, если две пересекающиеся прямые одной из них соответственно параллельны двум пересекающимся прямым другой).
10
