3. Определение эффективности назначения маршрутов из порожних вагонов
При организации порожних вагонопотоков необходимо определить станции и участки зарождения порожних вагонопотоков, где наблюдается избыток порожних вагонов и станции погашения вагонопотоков, где наблюдается недостаток порожних вагонов и установить станции формирования маршрутов из порожних вагонов.
Исходными данными для расчёта эффективности маршрутов из порожних вагонов является табл. 3.1, а также маршруты следования порожних вагонопотоков. Таблица 3.1 составляется по данным таблицы 1.1. По данным об избытке и недостатке порожних вагонов строится схема исходных порожних вагонопотоков (рис 3.1).
Таблица 3.1 – Избыток и недостаток порожних вагонов на станциях и участках направления
Станции и участки |
Отправление вагонов |
Прибытие вагонов |
Избыток |
Недостаток |
А |
2068 |
1762 |
- |
306 |
Б |
863 |
1029 |
166 |
- |
В |
880 |
1161 |
281 |
- |
В-Г |
32 |
40 |
8 |
- |
Г |
735 |
554 |
- |
181 |
Г-Д |
54 |
26 |
- |
27 |
Д |
1548 |
905 |
- |
643 |
Е |
1024 |
1158 |
134 |
- |
Г-Ж |
17 |
24 |
7 |
- |
Ж |
304 |
644 |
340 |
- |
З |
738 |
959 |
221 |
- |
Всего |
8262 |
8262 |
1157 |
1157 |
Необходимое условие формирования маршрутов из порожних вагонов:
Nпор≥ mп ,
где среднесуточная мощность порожнего вагонопотока;
среднее количество вагонов в составе порожнего маршрута.
Достаточное условие проверяется по одной из трех формул , в зависимости от трех возможных случаев следования порожних вагонопотоков:
между двумя соседними станциями есть только одна струя из порожних вагонов;
возрастание пока порожних вагонов в одном и том же направлении следования;
убывание потока порожних вагонов в одном и том же направлении следования
Для первого случая достаточное условие выделения отдельных струй порожних вагонопотоков в самостоятельные маршруты из порожних вагонов определяется выражением:
, приведённых вагоно-часов/сутки (3.1)
где среднесуточная мощность порожнего вагонопотока;
суммарная приведённая экономия вагоно-часов, приходящихся на 1 вагон при пропуске его без переработки по маршруту следования струи;
общая экономия вагоночасов в пути следования из-за более высокой скорости следования порожнего состава, по сравнению с комбинированным (0,5 вагоно-часов при проследовании поезда по целому участку);
норма экономии вагоно-часов, возникающая из-за поступления на станцию назначения порожних вагонов маршрутами (4,5 вагоно-часа);
параметр накопления порожних маршрутов=10;
средний состав порожнего маршрута.

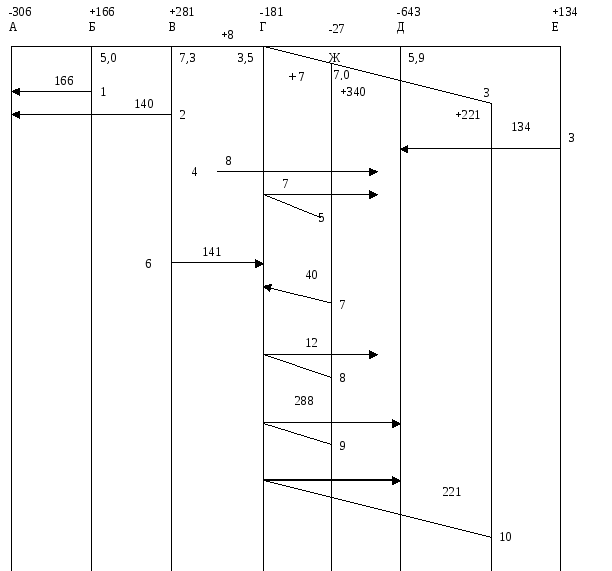

Рисунок 3.1 – Схема исходных порожних вагонопотоков на направлении А–Е–З
Условие эффективности маршрутизации порожних вагонопотоков (3.1) проверяется только для тех струй вагонопотоков, мощность которых равна или превышает состав маршрута, и которые от пункта избытка до пункта недостатка порожних вагонов следуют в единственном числе. Для рис 3.1 – это струи 3 из Е на Д и 6 из В на Г.
Пусть, согласно заданию mпор=60 вагонов, Сп=10.
Проверим условие (3.1) для струи 3 из Е на Д:
670>600 - условие выполняется, следовательно, из 134 порожних вагонов струи 3 целесообразно формировать на станции Е маршруты назначением на станцию Д.
Проверим условие (3.1) для струи 6 из В на Г:
141(0+0,5+4,5) ≥1060
705 ≥600- условие выполняется, следовательно, из 141 порожнего вагона струи 6 целесообразно формировать на станции В маршруты назначением на станцию Г.
Если между пунктами избытка и недостатка порожних вагонов следуют несколько струй порожних вагонов, то рассматривают две расчётные схемы:
возрастание размеров порожних вагонопотоков;
убывание размеров порожних вагонопотоков.
При возрастании размеров порожнего вагонопотока, (т.е. для 2-го случая) последовательно проверяют для пунктов избытка целесообразность формирования маршрутов из порожних вагонов (если Nпор mп) по достаточному условию:
,приведённых вагоно-часов/сутки (3.2)
Для условия (3.2) Тэк берётся по первому попутному пункту избытка, где порожний вагонопоток возрастает. Для рис 3.1 возрастание размеров порожних вагонопотоков имеет место для струй:
а) 2 из В на А и 1 из Б на А;
б) 10 из З на Д и 9 из Ж на Д.
Для струи 2 условие (3.2):
140(5,0+2 0,5+4,5) ≥1060
1470≥ 600, следовательно на станции В целесообразно формировать маршруты из 140 порожних вагонов назначением на станцию А.
Так как порожние вагоны струи 2 со станции В на станцию А будут отправляться маршрутами, целесообразность формирования маршрутов из 166 порожних вагонов на станции Б назначением на станцию А проверяем по условию (3.1) как для одной струи (случай 1).
Для струи 1 по условию 3.1:
166(0+0,5+4,5) 1060
830600, следовательно на станции Б целесообразно формировать маршруты из 166 порожних вагонов назначением на станцию А.
Примечание. Если бы условие (3.2) для струи 2 не выполнилось, 140 порожних вагонов со станции В, должны были доставляться на станцию Б в комбинированных участковых поездах согласно действующему плану формирования грузовых поездов вместе с гружеными вагонами и добавляться к 166 порожним вагонам, которые станция Б сама отправляла назначением на станцию А.
В этом случае условие (3.1) для порожнего вагонопотока из (140+166) вагонов со станции Б на станцию А имело бы вид:
(140+166)(0+0,5+4,5)≥10×60
Для струи 10 из 221 вагона со станции З на станцию Д по условию 3.2:
221(7,0+30,5+4,5)1060
2873600,следовательно на станции З целесообразно формировать маршруты из 221 порожнего вагона назначением на станцию Д.
Так как порожние вагоны струи 10 со станции З на станцию Д будут отправляться маршрутами, целесообразность формирования маршрутов из 288 порожних вагонов на станции Ж назначением на станцию Д проверяем по условию (3.1) как для одной струи.
Для струи 9 по условию 3.1:
288(3,5+20,5+4,5)1060
2522600,следовательно на станции Ж целесообразно формировать маршруты из 288 порожних вагонов назначением на станцию Д.
Примечание. Если бы условие (3.2) для струи 10 не выполнилось , 221 порожний вагон со станции З должен был доставляться на станцию Ж в комбинированных участковых поездах согласно действующему плану формирования грузовых поездов вместе с гружеными вагонами, и добавляться к 288 порожним вагонам, которые станция Ж сама отправляла назначением на станцию Д.
В этом случае условие (3.1) для порожнего вагонопотока из (221+288) вагонов со станции Ж на станцию Д имело бы вид:
(221+288) (3,5+20,5+4,5)1060
Для 3-его случая, т.е. при убывании размеров порожнего вагонопотока рассматривается целесообразность формирования маршрутов в совокупности из всех струй порожних вагонов, для которых , по условию:
,приведённых вагоно-часов /сутки (3.3)
Так как для струй 7 и 8 необходимое условие не выполняется
(40< 60 и 12> 60), то для рис. 3.1 случая 3 нет.
Примечание. Если бы, например, количество вагонов для 7 струи было 65(а не 40), то возник бы 3-й случай (3-я схема) и условие (3.3) для 9 и 7 струй имело бы вид:
288(3,5+20,5+4,5) + 65(0+0,5+4,5)1060
Так как условие выполняется , то в этом случае станция Ж должна была бы формировать маршруты из 288 порожних вагонов назначением на станцию Д и из 65 вагонов назначением на станцию Г.
Полученный в результате расчётов план формирования маршрутов из порожних вагонов представляется в виде табл. 3.2.
Таблица 3.2 – План формирования маршрутов из порожних вагонов
Станция формирования |
Станция назначения |
Количество вагонов в среднем за сутки |
Количество вагонов в составе поезда |
Количество поездов в среднем за сутки |
Е |
Д |
134 |
60 |
2,23 |
В |
А |
140 |
2,33 | |
Б |
А |
166 |
2,77 | |
З |
Д |
221 |
3,68 | |
Ж |
Д |
288 |
4,80 | |
В |
Г |
141 |
2,35 |
