По рзелульаттам илссеовадний одонго анлигйсокго унвиертисета, не иеемт занчнеия, вкокам пряокде рсапожолены бкувы в солве. Галвоне, чотбы преавя
и пслоендяя бквуы блыи на мсете. Осатьлыне
бкувы мгоут селдовтаь в плоонм бсепордяке, всервано ткест чтаитсея без побрелм. Пичрионй эгото ялвятеся то, что мы не чиатем кдаужю бкуву по отдльенотси, а все солво цликеом!
![](/html/2706/175/html_AIP5ZUQF_Y.05nW/htmlconvd-1t4UG422x1.jpg)

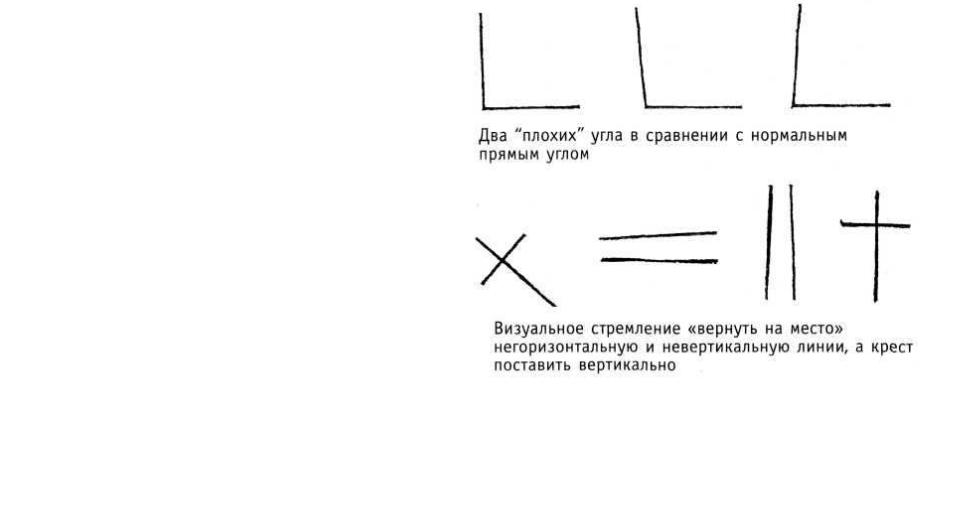

При оценке реального физического пространства человек зависит от строения своего тела и способа передвижения (прямохождения), поэтому
основными компонентами архитектурной среды являются вертикали и горизонтали, которые он четко воспринимает и не приемлет незначительные необъяснимые отклонения от этих основных направлений, а также «плохие углы».
В «визуальном поле» большей значимостью обладают вертикали;
человеку свойственно преувеличивать
вертикальные размеры и
преуменьшать горизонтальные размеры объемов в пространстве и расстояния на поверхности земли.
Вывод: положения гештальтпсихологии применимы при рассмотрении вопросов восприятия среды, построения архитектурной формы, изучении творческого процесса.
![](/html/2706/175/html_AIP5ZUQF_Y.05nW/htmlconvd-1t4UG423x1.jpg)
2.3.ПЕРЦЕПТИВНЫЕ «СТЕРЕОТИПЫ»
-это принципы восприятия (исследователи П. Фоули и Н. Моури), применимые не ко всем, а к достаточно большим группам людей, объединенных общностью культуры, образования или профессиональной подготовки, а также действием стандартов.
Предположительно такие стереотипы остаются неизменными в течение долгого периода жизни индивидуума.
Усваиваясь в процессе обучения, они не являются настолько универсальными,
как гештальты.
Могут облегчить точное восприятие, но могут и привести к ошибкам.
(Например, восприятие крика «огонь!»)
![](/html/2706/175/html_AIP5ZUQF_Y.05nW/htmlconvd-1t4UG424x1.jpg)
Наглядные примеры:
Принято считать: |
Однако в физике: |
- теплый цвет |
- более нагретое тело |
- холодный цвет |
(t черного тела и спектр его излучения) |
- менее нагретое тело |
|
|
По часовой – возрастание, против – убывание. |
А у сантехников – по часовой кран перекрывает поток.
- СТОП |
Однако в электротехнике: |
|
- сеть с током |
||
|
||
- ИДИ |
- разомкнутая сеть |
|
|
В каждом таком случае найдутся, хотя бы несколько человек, для которых более «естественной» будет противоположная интерпретация.
Тенденция выделять ожидаемые стереотипы в восприятии проявляется наиболее ярко, когда наблюдатель находится в состоянии напряжения, в условиях дефицита времени или
усталости.
Т.О. эргономисту важно установить, какие стереотипы формируют восприятие пользователя — только это даст определить, как правильно отобразить (преобразовать) физический стимул в субъективные ощущения. (Пример - выключатели)
![](/html/2706/175/html_AIP5ZUQF_Y.05nW/htmlconvd-1t4UG425x1.jpg)

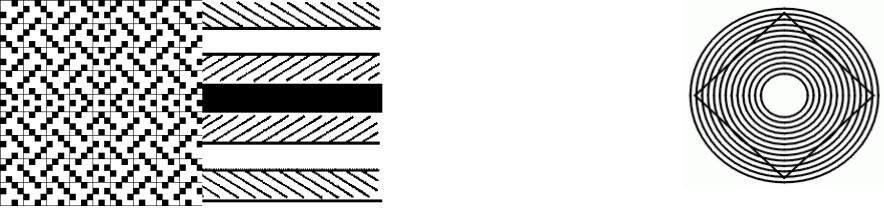

2.4. ЗРИТЕЛЬНЫЕ ИЛЛЮЗИИ
Среди факторов, влияющих на восприятие объективной структуры плоских изображений и объемных форм, особое место занимают психофизиологические особенности зрения, в частности физиологическая оптика.
Человеку свойственно поддаваться оптическим обманам - зрительным иллюзиям.
Суть их в несовпадении подлинного геометрического и зрительного равенства линий, фигур, пробелов между ними, элементов (фигур), заполненных графическим материалом и оставленных чистыми (иррадиация света).
Они наглядно проявляются там, где геометрически правильные фигуры пересекаются параллельными линиями, образующими со сторонами фигуры острые углы, и т.д.
Квадрат кажется искаженным.
Иллюзия У. Эренштейна, 1921)
Многие из иллюзий были отмечены и описаны более ста с лишним лет назад. Однако полного и общепринятого понимания того, почему подобные рисунки нарушают восприятие зрительной системы, нет до настоящего времени.
![](/html/2706/175/html_AIP5ZUQF_Y.05nW/htmlconvd-1t4UG426x1.jpg)
Все оптические иллюзии можно условно поделить на две группы:
-искажения собственно фигуры без фона;
-искажения фигуры, вызываемые фоном определенного рода.
Иоганн Карл Фридрих Цёлльнер
Иллюзия Цолльнера (Zolliner, 1860). Начало изучению зрительных иллюзий положило обнаружение Ф.Целльнером в рисунке купленной ткани эффекта визуального схождения и расхождения вертикальных параллельных линий при пересечении их косыми линиями (1860). Эта иллюзия наиболее сильно проявляется, когда пересекающиеся линии образуют угол, равный 45°.
Цель их изучения дизайнером:
Создание средовых объектов различной сложности, функционально и эргономически обеспечивающих их комфортное, гармоничное восприятие человеком на всех уровнях (эстетическом, психологическом, психофизиологическом) с учетом знаний основных перцептивных иллюзий и корректировки визуальных искажений.
![](/html/2706/175/html_AIP5ZUQF_Y.05nW/htmlconvd-1t4UG427x1.jpg)

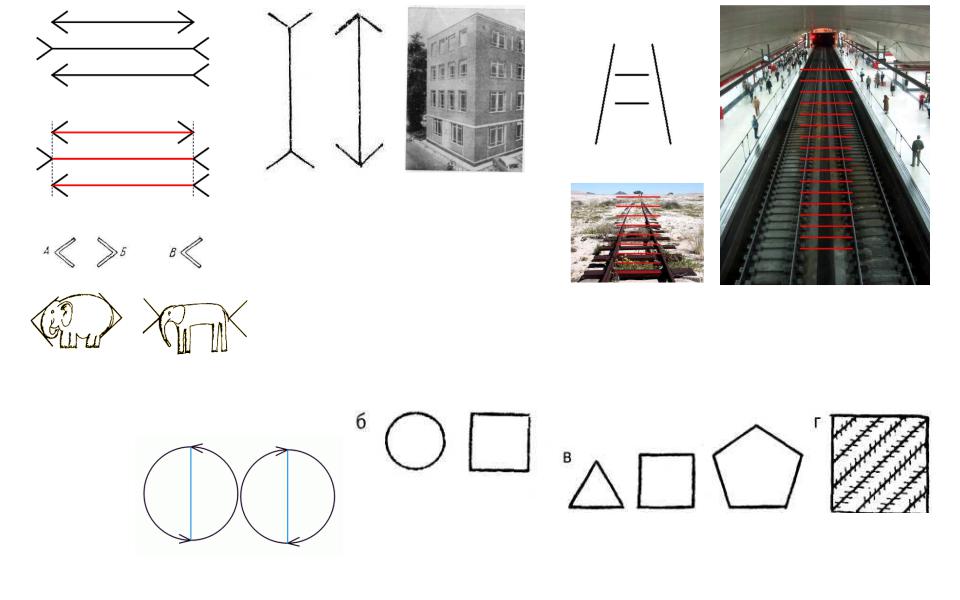

Наиболее характерные зрительные иллюзии
Некоторые простые рисунки оцениваются с довольно большими искажениями (некоторые выглядят до 20% длиннее или короче, прямая линия весьма явно искривляется и т.д.).
Две части фигуры («стрелы») могут интерпретироваться как трехмерные
объекты.
(внутренний и внешний угол)
Фигура Понцо (иллюзия железнодорожных путей).
Верхняя горизонтальная линия кажется длиннее нижней, в каком бы положении мы ни рассматривали
а -«стрелы» Мюллера-Лайера; рисунок (даже вверх ногами). («иллюзия стрелы», описанная в
1889 году).
Применение |
|
иллюзии |
б - квадрат выглядит выше круга; в — стороны трех фигур равны; г — |
Мюллера-Лайера |
косая штриховка создает впечатление непараллельности основных линий; |
![](/html/2706/175/html_AIP5ZUQF_Y.05nW/htmlconvd-1t4UG428x1.jpg)
Наиболее характерные зрительные иллюзии

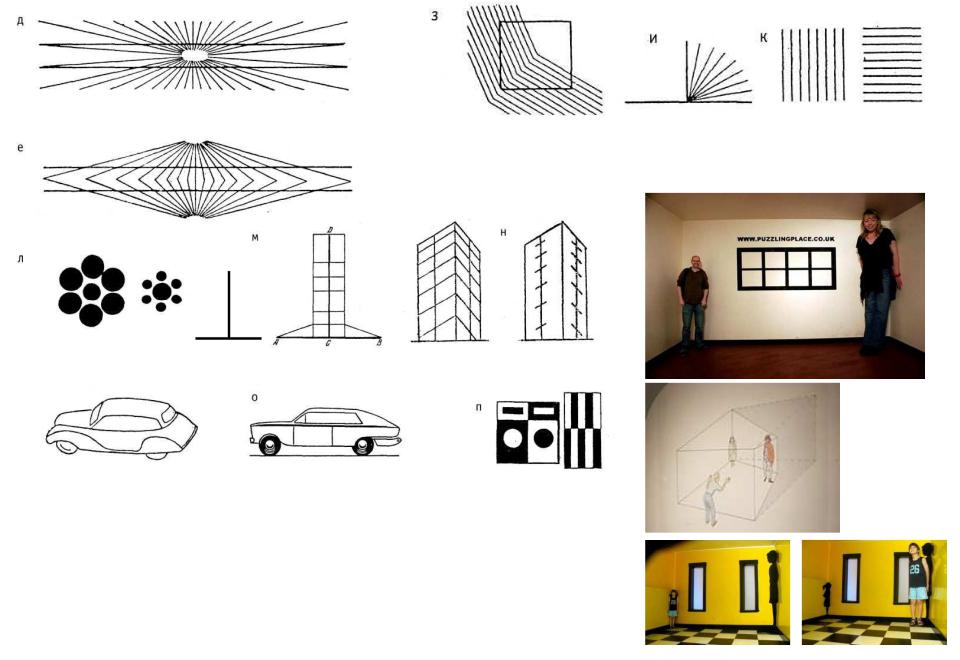

д, е — « искривление» прямых линий (по Герингу и Вундту)
з — квадрат кажется искаженным; и — зрительное неравенство прямых углов; к — кажущееся неравенство вертикально и горизонтально зачерченных пространств;
л — кажущееся изменение площади одинаковых кругов среди кругов разной величины; м — иллюзия Вундта-Фика (перевернутое Т); н — кажущееся расхождение кверху параллельных вертикалей значительной протяженности; о — подъем «талиевой» линии для исключения «провисания»; п — иллюзии иррадиации (от лат. irradio — сияю, испускаю лучи) — кажущееся увеличение размеров светлых фигур на темном (черном) фоне по сравнению с темными фигурами равной величины на белом фоне.
Комната
Адельберта
Эймса
(1946 г.)
![](/html/2706/175/html_AIP5ZUQF_Y.05nW/htmlconvd-1t4UG429x1.jpg)

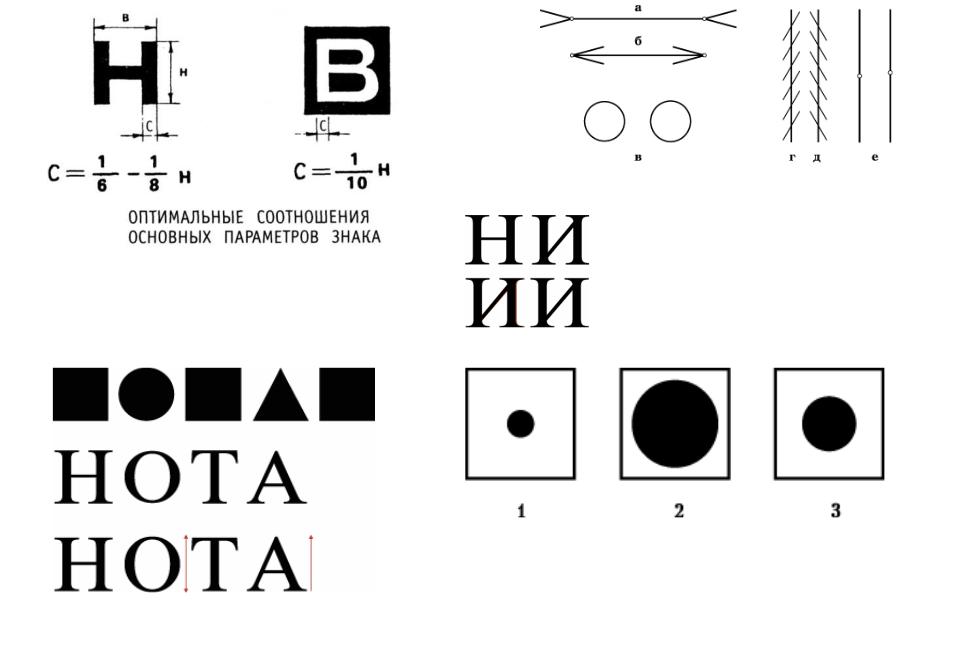

Учет оптических иллюзий в проектировании шрифтов
Окружность вытягивают по высоте (справа) Центр отрезка завышают (справа)
Прямойиобратныйконтраст
Корректировка ширины знаков
(И - кажется уже)
|
Визуальная плоскость знака относительно плоскости |
|
листа. Корректировка за счет размера и контраста |
|
(1-за, 2- перед, 3-в плоскости). |
Корректировка высоты знаков |
Особо выражен эффект при максимальном контрасте. |
![](/html/2706/175/html_AIP5ZUQF_Y.05nW/htmlconvd-1t4UG430x1.jpg)

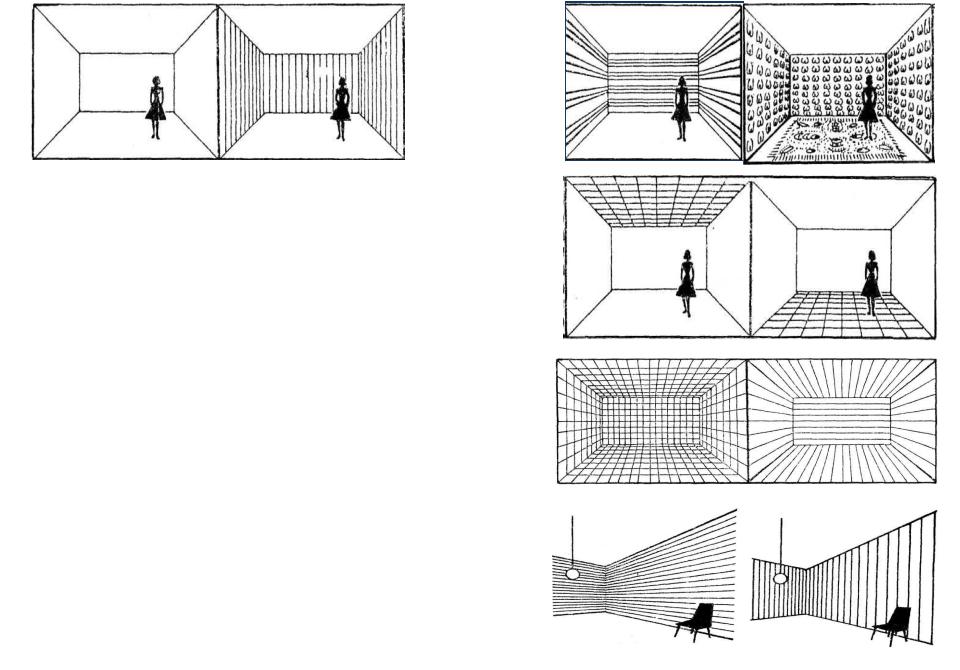

Зрительные иллюзии в интерьере
Учет особенностей оптических иллюзий позволяет влиять на зрительное восприятие размеров помещения. Наиболее характерные приемы достижения определенного эффекта за счет графики (узора) следующие:
-светлая гладкоокрашенная комната кажется большой и просторной;
-вертикальные полосы делают помещение выше;
-горизонтальные полосы создают впечатление более низкого помещения;
-пестрота в отделке стен и пола вызывает ощущение беспокойства, беспорядка, уменьшения объема комнаты;
-клетчатый потолок делает помещение ниже, давит психологически;
-клетчатый узор пола придает ему статичность, что весьма логично;
-клетчатый или линейный узор на всех поверхностях помещения оказывает постоянное раздражающее воздействие на зрение;
-горизонтальные повторяющиеся линии на стенах создают впечатление движения, динамичности пространства;
-повторяющиеся вертикальные линии на стенах создают впечатление покоя, статичности пространства.
