Информац_технологии_Черных_2000

- 121 -

Пробная площадь № 6 9806. Область - Свердловская Лесхоз - Тугулымский

Лесничество - Южное Квартал - 85 Тип лесорастительных условий - С2 Тип леса – СЯГ

ТАКСАЦИОННАЯ ХАРАКТЕРИСТИКА

Подрост : 10С+Б+Ос+Е,Ь=1.0,1940 шт./га

Подлесок: Можжевельник,шиповник, рябина,ива козья, h=2 м, 1800 пгг./га

- 122 -

Покров : Черника, брусника,злаки, зел. мхи, орляк Почва : Дерново-подзолистая супесчаная, свежая Положение, рельеф: слегка волнистый Дата Автор : 15.08.98 Чернов А.П.

Рис. 5.9. Результаты расчета — фагт "Calcles"

5.3.4.Полный анализ хода роста древесного ствола

Взависимости от целей закладки пробных площадей, при их таксации выявляют ход роста древесных стволов по таксационным показателям (высоте, диаметру, объему, видовому числу и т. д.).

Полевые и камеральные работы трудоемки и кропотливы. Для облегчения таких работ на кафедре лесной таксации и лесоустройства МарГТУ разработана программа по вводу, обработке и хранению исходной и расчетной информации по древесному стволу

Программа состоит из двух исполняемых модулей - xod.exe и rostf.exe, которые написаны на языке Delphi. Модуль xod.exe предназначен для ввода данных по древесному стволу, восстановления хода роста в высоту, записи информации в файл и графического представления продольного сечения дерева. Для проведения расчетов по динамике таксационных показателей древесного ствола вызывается модуль rostf.exe. Результаты работы этого модуля записываются в файлы - "REZXODR" и "REZBAZA". Первый файл служит для вывода результатов расчета на печать, а второй - для формирования базы данных динамики таксационных показателей по модельным деревьям.

Рассмотрим некоторые особенности полевых работ.

1.На пробной площади после валки модельных деревьев производят следующие измерения на стволах - диаметры в коре и без коры на пне, на высоте ствола 1,3 м, и высотах 1; 3; 5; 9 м их д., при длине секций 2 мили 0,5; 1,5; 2,5; 3,5; 4,5 м при длине секций 1 м.

На этих же высотах выпиливаются кружки для анализа. На лицевой стороне каждого среза отмечаются направления С-Ю, В-3 и по ним ведется подсчет годичных слоев.

2.Подсчет годичных слоев на пне (нулевой срез) производится от центра (сердцевины) к периферии по пятилетиям или десятилетиям, а на остальных срезах от периферии к центру (эти точки отмечаются на срезе карандашом). Измеряются два взаимно перпендикулярных значения диаметра (С-Ю, В-3), вычисляются средние значения и записываются в бланк. Следует обратить внимание, что на всех срезах ствола в первую очередь отсчитывают столько слоев, сколько их оказалось в последнем периферийном слое при измерении на пне (например б лет), а затем с фиксированным шагом по возрасту (рис 5.10).

- 123 -

- 124 -

Сортиментация ствола

* Сорт 18 - сырье для технологической переработки, 19 - дрова топливные

Рис. 5.10. Карточка модельного дерева (№7)

3. Для каждого среза фиксируется общее число годичных слоев и рассчитывается возраст дерева, достигшего этой высоты, А.=А -Nc,

гдеА - возраст дерева в данный момент, лет; Nc. - число годичных слоев на середине;

i секции, шт.;

At - возраст, в котором дерево достигло i высоты, лет; i - индекс секции 1,2,3,4... n.

Таблица 5.16

Оценка способов восстановления хода роста дерева в высоту

- 125 -

После регистрации всех измерений модельного дерева и установления возраста дерева определяют ход роста в высоту с принятым шагом по возрасту (10; 5;... 1). Исходными данными для восстановления высоты ствола в фиксированном возрасте являются измерения возраста на срединах секций (табл. 5.16). Ход роста дерева в высоту можно восстановить тремя способами: линейной интерполяцией, графическим способом h =f(AJ (интерполяция графическим способом) или по математической модели, например функции А. Мичерлиха (см. разд. 5.2).

При использовании линейной интерполяции (графического способа тоже) полагают, что приращение функции пропорционально приращению аргумента. В этом случае искомое числовое значение высоты можно вычислить по формуле

Где hA- искомое числовое значение высоты в возрасте А,м;

А0 и h0-известные координаты нижней границы возраста и высоты; А1 и h1-известные координаты верхней границы возраста и высоты.

Пример. Вычислим значение высоты в возрасте 10 лет для модельного дерева №7 (рис. 5.10). Искомое значение высоты лежит между 3 и5 м, которым соответствуют значения возраста 8 и 14 лет.

Результаты восстановления хода роста в высоту модельного дерева приведены в табл. 5.16. Линейная интерполяция в сравнении с графическим способом является наиболее точной. В нашем примере максимальная относительная погрешность составляет 2,7%.

Использование математической модели для восстановления хода роста древесного ствола в высоту дает высокую точность, но требует дополнительных затрат времени от исследователя и умений разрабатывать такие модели. Для целей восстановления хода роста в высоту с фиксированным шагом конкретного модельного дерева мы рекомендуем использовать линейный интерполяционный способ.

-126 -

4.Общая информация по модельному дереву фиксируется в соответствии с формой карточки модельного дерева (рис 5.10).

Камеральная обработка по модельному дереву состоит из 2-х этапов: A) Формирование файла исходных данных по модельному дереву.

B) Расчет и формирование базы данных исходной и расчетной информации по модельным деревьям, графическое представление хода

роста дерева.

Данные по модельному дереву формируются в виде текстового файла. В него записывается информация в соответствии с структурой на

рис. 5.11.

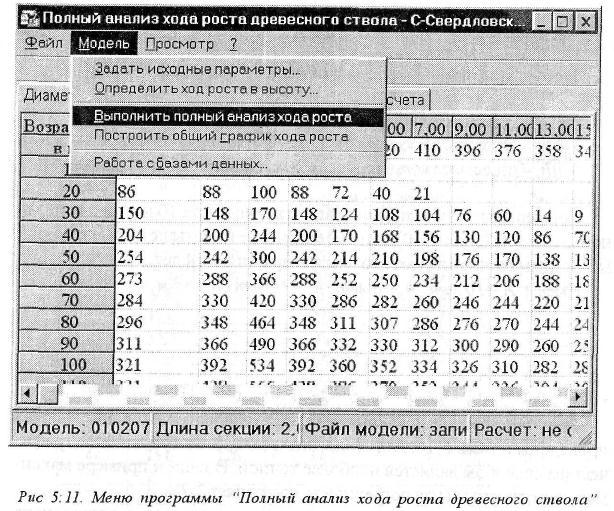

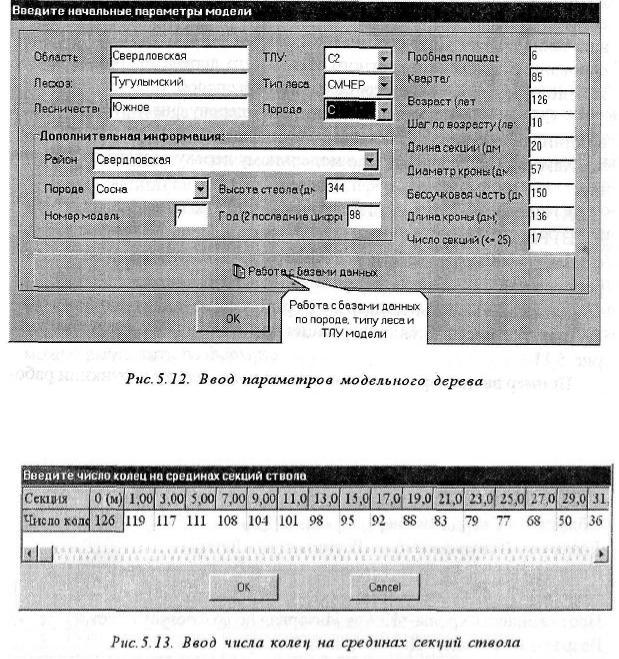

Пример ввода параметров по модельному дереву и функции работы программы приведены на рис 5.12.

- 127 -

Для восстановления хода роста в высоту в программе предусмотрена функция "Рассчитать значения высот". Для этого после ввода параметров модели необходимо ввести число колец на срединах секций ствола (см. рис. 5.13). После нажатия клавиши "Ok" программа выполняет линейную интерполяцию по высоте ствола в фиксированном возрасте и результаты записывает в файл.

- 128 -

Протяженность кроны=13.6м Интервал по возрасту=10лет Возраст: А=126лет Длина секции: L=2.0м

- 129 -

- 130 -

Рис.5.15.Содержание файла ―REZXODR‖

Таблица 5.17 Структура базы данных модельных деревьев на полный анализ хода

роста
