1.3 Устройство и работа
Рисунок
1 - Внешний вид приемника с модулем
магнитной антенны. На рисунке:
1
- гнездо для подключения блока питания;
2
- гнездо для подключения головных
телефонов;
3
- базовый блок;
4
- замки для фиксации антенного модуля;
5
- модуль магнитной антенны;
6
- магнитная антенна.
Передняя
панель приемника изображена на рисунке
2.

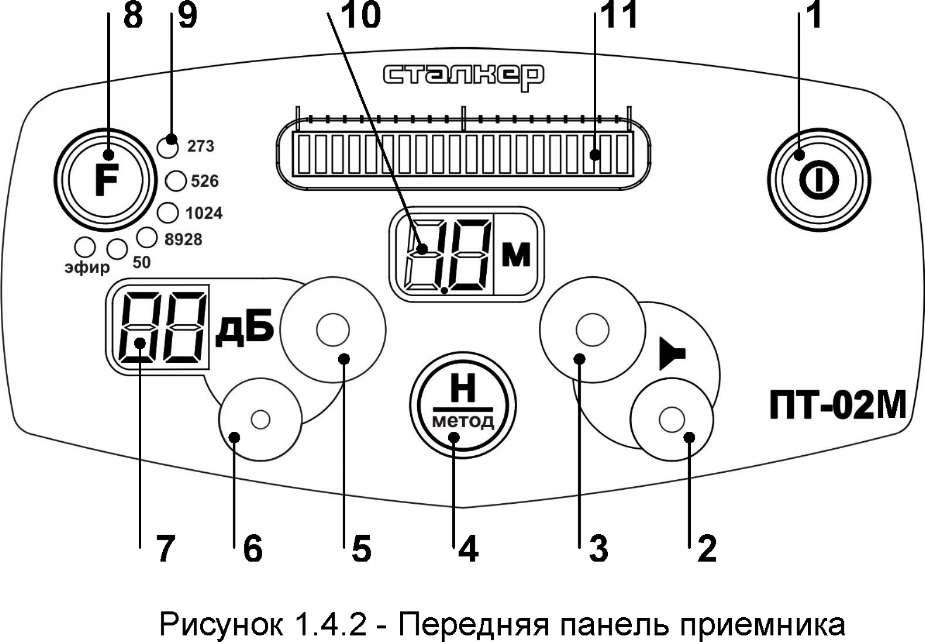

Рисунок 2 – Передняя панель приемника
На рисунке:
1 - кнопка «(!)» включения и выключения приемника;
2 и 3 - кнопки уменьшения и увеличения громкости соответственно;
4 - кнопка «Н/метод» для измерения глубины и выбора метода поиска коммуникации;
5 и 6 - кнопки увеличения и уменьшения усиления соответственно;
7 - индикатор уровня усиления. Величина «0 дБ» соответствует минимальной чувствительности приемника, «96 дБ» - максимальной;
8 - кнопка «F» переключения рабочих частот;
9 - индикаторы отображения рабочей частоты;
- 10 - индикатор отображения глубины залегания
- 11 - индикатор уровня входного сигнала. Так же служит для отображения информации о состоянии элементов питания и индикации перегрузки входных каскадов.
1.4 Описание принципа действия приемника
Bприборе, оснащенном модулем магнитной антенны (см. рисунок 1.4.1 поз. 5) используется индукционный метод поиска трассы и определения места повреждения электрического кабеля. Наведённое переменное магнитное поле от коммуникации, преобразуется катушками магнитной антенны в сигнал, который усиливается и подвергается аналого-цифровому преобразованию. Далее оцифрованный сигнал фильтруется цифровым фильтром и подается на светодиодный индикатор уровня входного сигнала. Индикация уровня входного сигнала также дублируется звуковым сигналом через встроенный динамик или наушники.
Магнитная антенна снабжена поворотным механизмом, позволяющим устанавливать ось магнитной антенны под углом 45 ° к земле для определения глубины залегания коммуникации «методом 45°».
Кроме магнитной антенны возможно использование приемника со сменными датчиками.
2 Методы поиска коммуникаций
Для поиска коммуникаций применяются методы «максимума» и «минимума».
Для смены режима необходимо на панели приёмника нажать и удерживать нажатой не менее 1 секунды кнопку «Н/метод». Переключение на другой режим работы сопровождается сменой характера работы индикатора: при работе в режиме «максимума» свечение сегментов индикатора начинается от его левого края в правую сторону (см. рисунок 3), а в режиме «минимума» свечение сегментов индикатора начинается от его центра в правую или левую сторону (см. рисунок 3.2).
Поворотный механизм магнитной антенны должен быть в положении «0».
Метод «максимума»
Поиск коммуникации целесообразно начинать по методу «максимума». Этот метод позволяет грубо разметить исследуемую территорию.
Перевести приемник в режим «максимум». Расположить антенну над коммуникацией, как показано на рисунке 3, штанга антенны должна быть направлена вертикально вниз, плоскость антенны перпендикулярна оси коммуникации.
Индикатор уровня сигнала
Рисунок 3 - Метод максимума
Установить в исходной точке поиска такое усиление, что бы светилось примерно 3/4 шкалы индикатора и громкость, наиболее удобную для работы оператора. Уровень сигнала, регистрируемый приемником, тем больше, чем ближе оператор к оси коммуникации. На рисунке 3.1 представлена зависимость уровня сигнала от смещения антенны в сторону от коммуникации.
Перемещая антенну влево - вправо от коммуникации и, контролируя по уровню звука или по индикатору, продвигаются по ней, определяя её конфигурацию. По мере продвижения усиление приёмника и громкость звука корректируются в зависимости от силы принимаемого сигнала.
При перегрузке входных каскадов мигает крайний правый сегмент индикатора. В этом случае рекомендуется снизить выходную мощность генератора.
При движении по трассе уровень сигнала может периодически изменяться в такт с шагом свива жил кабеля. Он может также значительно уменьшаться в тех местах трассы, где кабель проложен под трубопроводом, экранирован металлическими трубами или в местах , где имеются соединительные муфты .
Метод «максимума» довольно прост и надежен, однако не обеспечивает необходимой точности, так как максимум сигнала находится на пологом участке графика. Более точно определить расположение коммуникаций можно методом «минимума».
