Задача 95

На рисунке показана упрощенная схема гидропривода с дроссельным управлением и последовательным включением дросселя. Обозначения: 1 — насос, 2 — гидроцилиндр, 3 — регулируемый дроссель, 4 — переливной клапан (распределитель на схеме не показан). Под каким давлением р₁ нужно подвести жидкость (ρ=1000 кг/м³) к левой полости гидроцилиндра для перемещения поршня вправо со скоростью u = 0,1 м/с и преодоления нагрузки вдоль штока F = 1000 H, если коэффициент местного сопро­тивления дросселя _др = 10? Другими местными сопротивлениями и потерей на трение в трубопроводе пренебречь. Диаметры: поршня D_n = 60 мм, штока d_ш = 30 мм, трубопровода d_т = 6 мм.

Рисунок к задаче 95

Задача 96

На рисунке показана упрощенная схема объемного гидропривода поступательного движения с дроссельным регулированием скорости выходного звена (штока), где1 — насос, 2 — регулируемый дроссель. Шток гидроцилиндра 3 нагружен силой F = 1200 H; диаметр поршня D = 40 мм. Предохранительный клапан 4 закрыт. Определить давление на выходе из насоса и скорость перемещения поршня со штоком u_п при таком открытии дросселя, когда его можно рассматривать как отверстие площадью S_о = 0,05 см² с коэффициентом расхода  = 0,62. Подача насоса Q = 0,5 л/с. Плотность жидкости ρ = 900 кг/м³. Потерями в трубопроводах пренебречь.

Рисунок к задаче 96

Задача 97

Подача шестеренного насоса объемного гидропривода Q = 80 л/мин. Подобрать диаметры всасывающей, напорной и сливной гидролиний, принимая следующие расчетные скорости: для всасывающей гидролинии V_вс = 0,6...1,4 м/с, для напорной V_н = 3,0...5,0, для сливной V_с = 1,4...2,0 м/с.

Рисунок к задаче 97

Задача 98

Определить давление, создаваемое насосом, если длины трубопроводов до и после гидроцилиндра l = 5 м; их диаметры d_т = 15 мм; диаметры: поршня D = 60 мм; штока d_ш = 40 м; сила на штоке F = 1 кН; подача насоса Q = 1,2 л/с; вязкость рабочей жидкости  = 0,5 Ст; плотность  = 900 кг/м³. Составить схему.

Задача 99

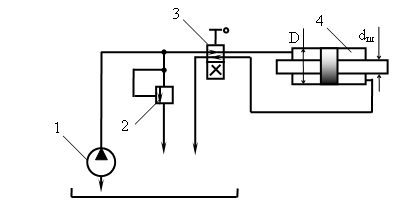

На рисунке приведена схема гидропривода, состоящего из насоса 1, переливного клапана 2, распределителя 3 и гидроцилиндра 4. Определить скорость движения штока гидроцилиндра при нагрузке F = 20 кН, если рабочий объем насоса V = 32 см³; угловая скорость  = 200 с^-1; объемный к.п.д. ₀₁ = 0,96 при р = 8 МПа; давление начала открытия переливного клапана р_кл = 5 МПа; максимальное давление р_max = 7 МПа; суммарная длина трубопроводов l = 6 м; диаметр трубопровода d_т = 10 мм; эквивалентная длина для каждого канала распределителя l_р = 200d_т, диаметры: поршня D = 80 мм; штока d_ш = 30 мм; плотность рабочей жидкости  = 900 кг/м³; вязкость  = 0,4 Ст.

Рисунок к задаче 99

Задача 100

Определить скорости поршней V_п1 и V_п2, площади которых одинаковы: S_п = 5 см². Штоки поршней нагружены силами F₁ = 1 кН и F₂ = 0,9 кН. Длина каждой ветви трубопровода от точки М до бака l = 5 м, диаметр трубопроводов d = 10 мм; подача насоса Q = 0,2 л/с. Вязкость рабочей жидкости  = 1 Ст; плотность  = 900 кг/м³.

Рисунок к задаче 100

Щирый Владимир Дмитриевич

Пташкина-Гирина Ольга Степановна

Методические указания к самостоятельному изучению дисциплины «Гидравлика» и задания для контрольных работ
