Добавление отрезков символа

Чтобы нарисовать отрезки в символе:

  1. Вызовите команду Shape - Line из меню Add.

  2. Нарисуйте два отрезка, соединяющие выводы с формой инвертора.

Чтобы нарисовать первый отрезок, склюньте центр входного вывода, а затем склюньте дважды на краю полигона.

1-ое склевывание двойное склевывание

Чтобы нарисовать второй отрезок, склюньте центр выходного вывода, а затем склюньте дважды край окружности

Добавление меток символа

1. Вызовите команду Label из меню Add.

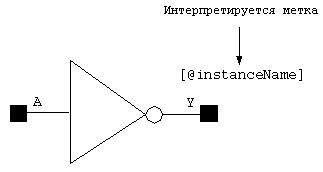

В качестве имени метки появится интерпретирующая метка [@instanceName]. Редактор интерпретирует метку, задавая ей уникальное имя, когда вы размещаете символ на схематике.

Обращайтесь к следующему разделу, рассказывающему об именах интерпретирующей метки (NLP - метки).

2.Разместите интерпретирующую метку в окне проекта.

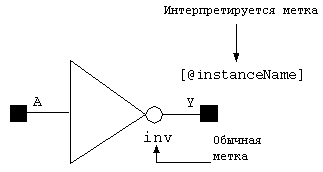

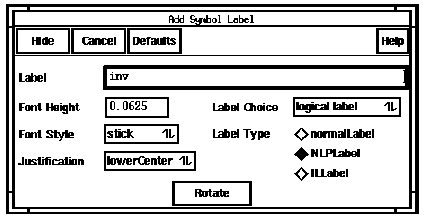

3. Чтобы добавить другую метку, установите Label Type в

normalLabel, LabelChoice в Logical Label и введите имя метки inv.

4.Разместите обычную метку в соответствующее место.

Назначение символьных меток

[ ] (квадратные скобки) Ограничивает выражение замены.

Любой текст в квадратных скобках не

интерпретируется.

@ Показывает начало выражения замены.

Например, [@instanceName].

Добавление ограничивающего прямоугольника

  1. Вызовите команду Selection Box из меню Add.

2. Укажите Automatic на появившейся форме.

Редактор автоматически ставит вокруг символа ограничивающий прямоугольник.

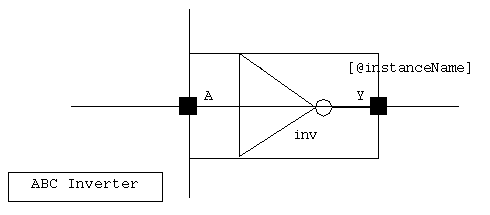

Задание начала координат

Для установки начала координат символа разместите символ в центре символьного окна.

1. Вызовите команду Origin из меню Edit.

2. Склюньте средней кнопкой вывод A для перемещения инвертора в центр символьного окна.

3.Вызовите команду Fit из меню Window для просмотра символа.

4. Вызовите команду Save из меню Design.

5. Вызовите команду Close из меню Design.

Второй способ – получение символа из описания электрической схемы.

Для этого в графическом редакторе Virtuoso, после того как создана электрическая схема, описаны выводы входов и выходов, проведена проверка и сохранено схемотехническое представление схемы в меню Designe выбирается команда создания символа (Create view)→символ (symbol). На экране дисплея появляются диалоговое окно, в котором вы подтверждаете предложенные ответы. Наконец вы попадаете в графический редактор символов и либо соглашаетесь с предложенным вариантом, либо редактируете его до нужного вам вида.

Программа моделирования схем spectre.

После того, как описание схемы на транзисторном уровня завершено электрические характеристики и функциональные возможности схемы должны быть проверены, с помощью инструмента Моделирования. Детальное моделирование на транзисторном уровне проекта - первая глубокая проверка правильности функционирования, следовательно, чрезвычайно важно завершить этот шаг перед продолжением последующих шагов оптимизации проекта. Разработчик обычно изменяет некоторые из свойств проекта (типа крутизна транзистора " отношение ширины к длине ") чтобы оптимизировать параметры, основанные на результатах моделирования.

Моделирование в системе Cadence выполняется с помощью программы SPECTRE.

Мы считаем, что Вы знакомы с разработкой, проектированием, и моделированием интегральных схем и что Вы знакомы с моделированием на программе SPICE. Информация о моделировании содержится в Affirma ™ Spectre ® circuit simulator. Affirma ™ Spectre ® circuit simulator также известен как Spectre в программном.

  • Spectre - продвинутое моделирование аналоговых и цифровых схем на уровне дифференциальных уравнений.

  • Моделирование использует улучшенные алгоритмы, которые увеличивают быстродействие моделирования и значительно улучшают характеристики сходимости по сравнению со SPICE.

  • Помимо базисных возможностей, программа моделирования схем Spectre обеспечивает значительные дополнительные возможности по сравнению со SPICE. SpectreHDL (Spectre на Языке Описаний Высокого уровня) и Verilog ® -A используют функциональные текстовые файлы описания (модули) для поведенческой модели электрических схем и других систем. SpectreRF добавляет несколько новых исследований, которые поддерживают эффективный расчет рабочей точки, функции преобразования, шума, и искажений обычных РЧ и телекоммуникационных схем, типа смесителей, генераторов, схем выборки и хранения, и фильтров на переключаемых - конденсаторах.
