7. Косой изгиб.
Рассмотрим брус, нагрузим его сосредоточенной силой Р.
Разложим
Р на 2 составляющие, в результате чего
косой изгиб приводится к сумме 2х
поперечных изгибов относительно оси х
и у.
;
Изгибающие моменты в опасном сечении (там, где закрепление):
Нормальные
напряжения в опасном сечении
определяются по тем же формулам, что и
при изгибе
;
По
принципу независимости действия сил
напряжения, вызванные составными
напряжениями равны сумме напряжений
(Рисунки в лекции стр 32)
8. Внецентренное растяжение и сжатие.
Рассмотрим брус, на который действует продольная сжимающая сила, II-ная оси симметрии бруса, приложенная не в центре тяжести сечения.
Приложим в центре
тяжести системы 2 равные по модулю и
противоположно направленные силы Р.
Тогда на брус будут действовать Р и пара сил с моментами Мх, Му.
Суммарное напряжение
складывается из напряжения сжатия и 2х
напряжений изгибающих моментов
;
;
;
;
;
и
- координаты точки приложения сжимающей
силы Р
и
- координаты любой точки
и
- радиусы инерции относительно оси
при
растяжении «+»
Максимальные сжимающие или растягивающие напряжения будут находиться в наиболее удаленных точках сечения.
Нейтральная ось (нулевая линия) – геометрическое место точек с нулевыми напряжениями.
Для любой точки нулевой линии нормальное напряжение = 0.
,
т.к
Для того чтобы построить эту прямую, необходимо найти отрезки, которые она отсекает на осях координат. Для этого положим
и
,
тогда
;
На практике необходимо, чтобы нулевая линия вышла за пределы сечения или касалась сечения.
9. Изгиб с кручением.

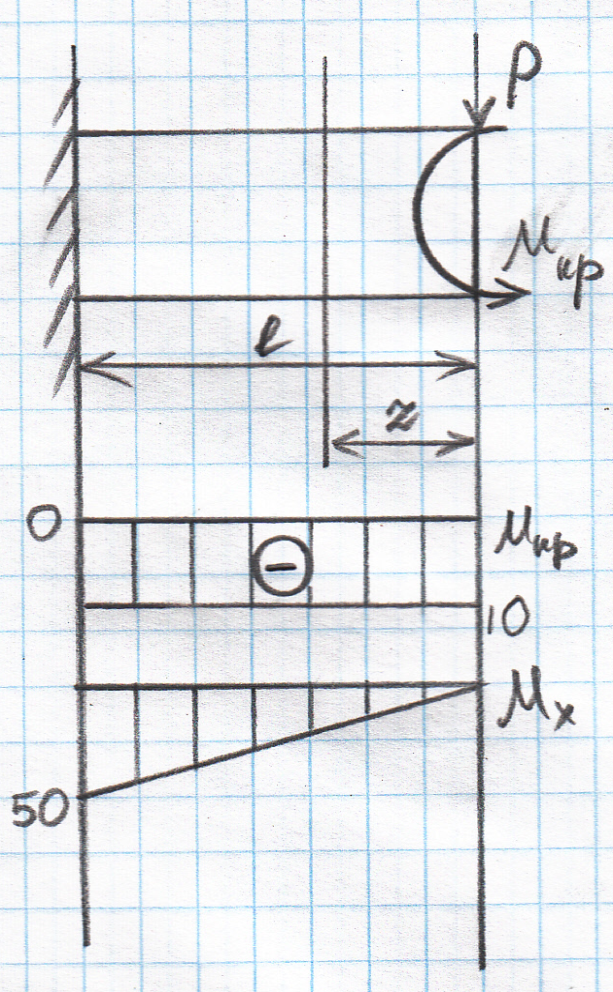

Рассмотрим брус круглого поперечного сечения жестко заделанный, нагруженный парой сил с крутящим моментом Мкр и вертикальной сосредоточенной силой Р.
Опасное сечение
находится по величине приведенного
момента
Максимальный приведенный момент в сечении принадлежит заделке.
Используется третья теория прочности.
;
Для круглого сечения
Пользуясь
данным условием прочности, можно
подобрать диаметр сечения
;
Проверяется
условие жесткости при кручении
-допускаемый
угол закручивания
-модуль
сдвига;
-полярный
момент инерции
Если
силы, вызывающие изгиб не лежат в одной
плоскости, нужно определить равнодействующий
изгибающий момент. В
данном брусе кроме кручения есть изгиб
в
2-х взаимно перпендикулярных плоскостях.
Определим результирующий изгибающий момент
.
После
аналогично используем 3 теорию прочности

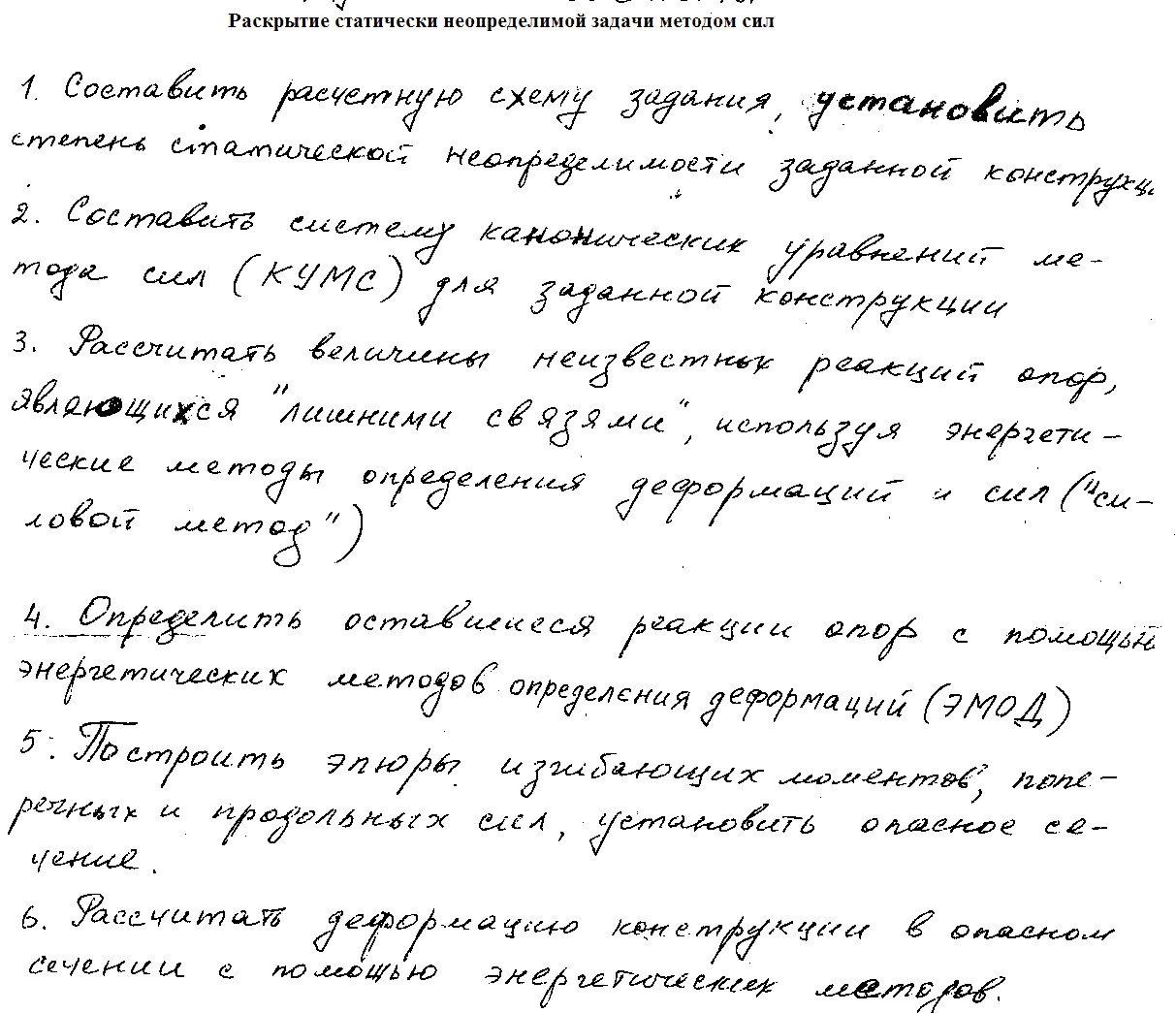

10. Раскрытие статической неопределимости систем методом сил.
11. Основы теории напряженного состояния. Главные оси и главные напряжения.
Совокупность всех нормальных и касательных напряжений, действующих на различных площадках, проходящих через данную точку, называется напряженным состоянием в этой точке.
Напряжение является мерой внутренних сил.
В каждой точке тела при равенстве внешних и внутренних сил, имеет место напряженное состояние, которое характеризуется соотношением нормальных и касательных напряжений.
Величина и направление напряжений зависит от ориентации площадки.
Через любую точку можно провести бесконечное количество сечений. Однако есть такое положение, когда касательных напряжений не будет. Такие площадки называются главными, а соответствующие напряжения в этих площадках называются главными напряжениями.
В зависимости от величины главных напряжений рассматриваются три напряженных состояния:
