2 Электрические цепи постоянного тока
2.1 Общие сведения
Электротехнические устройства, установки и системы постоянного тока имеют большое практическое применение на транспорте (двигатели подъемных механизмов, трамваев, троллейбусов, электровозов, электрокар), при электрохимическом получении металлов (электролизные ванны), в космической технике, в радиоэлектронике, компьютерной технике и т.д. Применение высоковольтных ЛЭП постоянного тока большой протяженности экономически оказывается более целесообразно, чем ЛЭП переменного тока.
Первые шаги электротехники были связаны с освоением энергии постоянного тока, которая вырабатывалась гальваническими элементами.
В настоящее время основными источниками постоянного тока (ИПТ) являются выпрямительные преобразователи (выпрямители), химические аккумуляторы, электромашинные генераторы постоянного тока.
Развиваются и совершенствуются новые виды ИПТ: источники, преобразующие лучистую энергию Солнца при помощи фотоэлементов, являющихся основными источниками электрической энергии космических аппаратов;
магнитогидродинамические генераторы (МГД-генераторы);
имеются сообщения о создании в США к 2000г. электрохимических ИПТ для электромобилей, в которых электрическая энергия будет получаться в результате реакции кислорода атмосферного воздуха с бензиновым топливом.
В электротехнике решаются две задачи:
синтез электротехнических устройств;
анализ этих устройств.
Задача синтеза решается при создании новых устройств конструкторами. Это – наиболее сложная задача. Анализ работы электроустройств чаще всего необходимо проводить уже при их эксплуатации, поэтому существуют типовые задачи анализа.
Как правило, задача анализа состоит в определении токов и напряжений на всех участках электрической цепи. При этом конфигурация цепи и параметры ее элементов (ВАХ источников и потребителей энергии, электрические сопротивления токопроводов и др.) считаются известными.
Как уже отмечалось, при анализе (расчете режима работы) электрической цепи необходимо эту цепь представить и изобразить графически схемой, в которой элементы электрической цепи представлены в виде соединений идеализированных элементов — резистивного R, индуктивного L, и емкостного С, а источники электрической энергии представляются как последовательное соединение ЭДС и внутренних сопротивлений этих источников.
Однако при анализе электрических цепей постоянного тока, пассивными элементами схем являются только резистивные элементы, т.к. сопротивления индуктивных элементов () постоянному току равны нулю, а сопротивления емкостных элементов () при этом равны бесконечности, так что емкостные элементы разрывают электрические цепи постоянного тока.
2.2 Законы Кирхгофа
Законы Кирхгофа лежат в основе анализа электрических цепей.
2.2.1 Первый закон Кирхгофа. Алгебраическая сумма токов в узле электрической цепи равна нулю. Математически это записывается так:
(2.1)
Всем токам, направленным от узла, в уравнении (2.1) приписывается одинаковый знак, например, положительный, тогда все токи, направленные к узлу, войдут в уравнение с отрицательным знаком.
Рисунок 2.1. - Иллюстрация к первому закону Кирхгофа
На рисунке 2.1 показан узел, в котором сходятся четыре ветви. Уравнение (2.1) в этом случае принимает вид:
- I1 – I2 + I3 + I4 = 0,
Первый закон Кирхгофа отражает тот факт, что в узле электрический заряд не накапливается и не расходуется. Сумма электрических зарядов, приходящих к узлу, равна сумме зарядов, уходящих от узла за один и тот же промежуток времени.
2.2.2 Второй закон Кирхгофа. Алгебраическая сумма ЭДС в любом контуре цепи равна алгебраической сумме напряжений на элементах этого контура:
(2.2)
Если в рассматриваемом контуре отсутствуют ЭДС, то уравнение (2.2) принимает вид:
(2.3)
Обход контура совершается в произвольно выбранном направлении. При этом ЭДС и напряжения, совпадающие с направлением обхода, берутся с одинаковыми знаками, например, со знаками «+».
Например, для схемы (рис.2.2) имеем
Второй закон Кирхгофа можно применять и для контуров, которые состоят не только из участков схемы, но и из напряжений между какими-либо точками схемы.
Так для контура 4-5-3-6-4, состоящего из участка цепи 4-5-3 и напряжения 4-6-3, можно составить уравнение
где U43 – напряжение между точками 4 и 3 схемы, В.

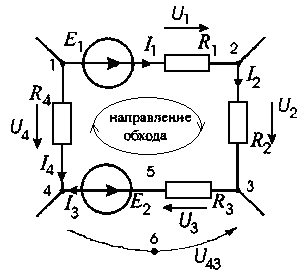

Рисунок 2.2. - Иллюстрация ко второму закону Кирхгофа
