- •4.Способы натяжения арматуры
- •4.1. Механическое натяжение арматуры
- •Выбор того или иного вида натяжения зависит от:
- •В том случае, когда sp 0,7Rsn удлинение арматуры рекомендуется определять по формуле
- •При выборе гидравлического домкрата его тяговое усилие рекомендуется принимать по формуле
- •4.2. Электротермическое натяжение арматуры.
- •При натяжении Вр1500:
- •tp – температура нагрева;
- •Сила тока
- •Требуемая мощность трансформатора (кВа)
- •4.3. Электротермомеханический способ натяжения арматуры
- •t – температура нагрева арматуры; to – начальная температура;
- •Параметры электрического тока рассчитываются следующим образом:
- •4.4.Схемы непрерывного натяжения арматуры
- •2). Схема с поперечным движением траверсы
- •3). Схема с неподвижной траверсой и поперечным перемещением поддона
- •4.5. Контроль натяжения арматуры
- •4.6. Контроль напряжения арматуры по усилию в натяжном механизме
- •4.7. Контроль натяжения по удлинению арматуры.
- •4.8.Контроль натяжения по прогибу арматуры
- •4.9. Контроль натяжения арматуры частотным методом
- •Принцип работы:

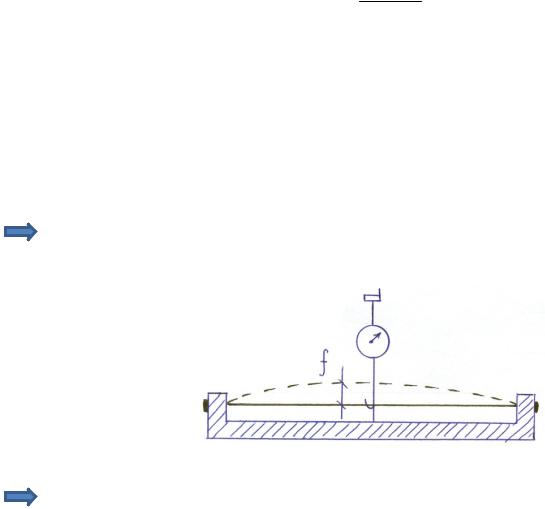

4.8.Контроль натяжения по прогибу арматуры
Воснове данного метода контроля усилия натяжения лежит зависимость:
N Q * l
4 * f
f – величина прогиба; Q – поперечная сила;
l – длина арматурного элемента
Величину прогиба и поперечную силу измеряют при помощи накладных динамометров:
ПРД (без собственной базы) – пружинный динамометр, измеряет напряжение по всей длине арматурного элемента
ПРД – У (база прибора 600 мм) – измеряет напряжение на участке длины, принцип действия прибора аналогичен прибору ПРД
4.9. Контроль натяжения арматуры частотным методом
Основан на зависимости между натяжением арматуры и частотой свободных поперечных колебаний арматурного элемента:
sp |
4 * * l 2 |
* f 2 |
g |
|
|
|
|
f – частота колебаний;
- плотность материала колеблющегося элемента; g – ускорение свободного падения
Для контроля усилия натяжения используются частотомеры:
ИПН – 6
ЭСИН – 1Д
Принцип работы:
1). Прибор устанавливают на расстоянии 5 мм от арматурного элемента
2). Ударяют по арматуре и в течение 10 с. после удара снимают показания счетчика в импульсах и в Герцах (Гц)
3). С помощью графика определяют усилие натяжения
