Синтез дискретных схем по таблицам состояний

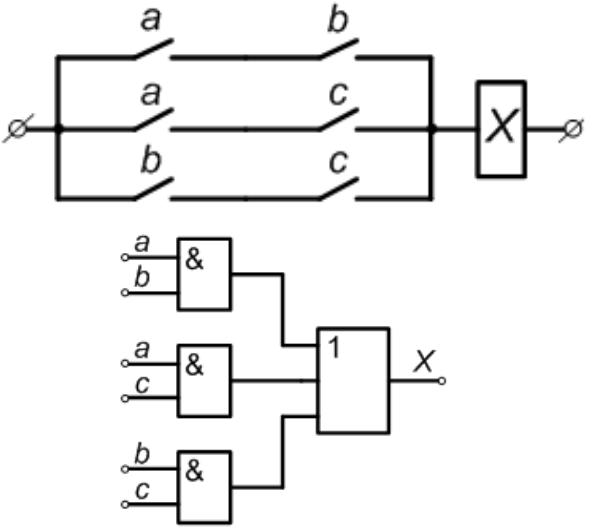

•Пример. Пусть работа объекта контролируется тремя датчиками. Условия работы системы: на выходе логического устройства должен появиться сигнал, приводящий в действие исполнительный элемент X, если на вход поступают два из трех любых сигналов или все три сигнала (мажоритарная функция,

схема голосования два из трех).

Синтез дискретных схем по таблицам состояний

Синтез дискретных схем по таблицам состояний

Синтез дискретных схем по таблицам состояний

Многотактные системы дискретной автоматики

Промышленные сети

•Промышленная сеть – среда передачи данных. Включает набор стандартных протоколов обмена данными и физический интерфейс связи

•Промышленные сети применяются на уровне устройств, обслуживающих реальный процесс производства и переработки материалов

Промышленные сети

Требования к «идеальной» промышленной сети:

1.производительность;

2.предсказуемость времени доставки информации;

3.помехоустойчивость;

4.доступность и простота организации физического канала;

5.работа на длинных линиях;

6.максимальный сервис для приложений верхнего уровня;

7.минимальная стоимость устройств аппаратной реализации;

8.возможность получения «распределенного интеллекта»;

9.управляемость и самовосстановление;

10надежность. физического и канального уровней;

11наличие. специальных высоконадежных механических соединительных компонентов;

12обеспечение. функций реального времени

Промышленные сети

•Предпочтительность сетевого решения как средства транспортировки данных можно оценить по следующей группе критериев:

1.объем передаваемых полезных данных;

2.время передачи фиксированного объема данных;

3.удовлетворение требованиям задач реального времени;

4.максимальная длина шины;

5.допустимое число узлов на шине;

6.помехозащищенность;

7.денежные затраты в расчете на узел
