2.3. Подбор поперечного сечения стрингеров.
Стрингер – это балка, загруженная равномерно распределенной нагрузкой.
Статическая расчетная ферма стрингеров представляет собой 5-ти пролетную неразрывную балку с 2-мя крайними пролетами, 2-мя вторыми и средним. Определим равномерно распределенную нагрузку на стрингеры, используя схему их высотного расположения.
Для этого считаем ординаты середин участков.
Стрингер № 0 (на уровне порога)
Стрингер №1
Стрингер №2
Стрингер №3
Стрингер №4.
Стрингер №5.
Стрингер №6.
Стрингер №7.
Стрингер №8.
Стрингер №9.
Стрингер №10.
Наибольшее значение равномерно распределенной нагрузки на стрингеры 99,9 кН/м.
Производим подбор сечения швеллера:
Определяем момент:
.
Требуемый момент сопротивления сечения:
;
Wтр = 266,73 см3.
По сортаменту предварительно принимаем швеллер № 27
Wx=308 cм3 ; Ix=4160 cм4.
Проверяем подобранный стрингер на относительный прогиб:
Условие выполнено.
Окончательно для всех стрингеров затвора принимаем швеллер № 27
3.Проектирование ригеля сплошного сечения.
Ригель воспринимает гидростатическое давление, действующее на затвор и передает на опорно-концевые створки затвора.
В результате проработки компоновочной части проекта имеем:
L = 14,5м; h=1,8м; h1 =0,9 м.
Равномерно распределенная нагрузка на ригель:
.
Значение опорной реакции:
.
Расчетный максимальный момент:
.

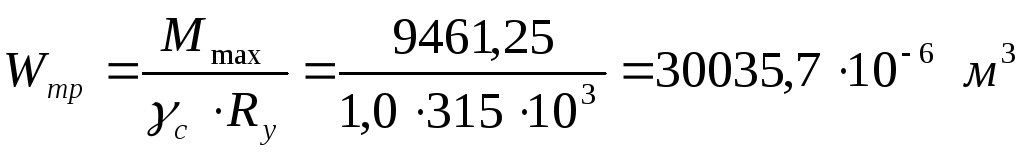

Требуемое значение момента сопротивления:
.
3.1. Расчётная схема ригеля-балки.
Ригель затвора работает как свободно опертая балка на двух опорах, загруженная равномерно распределённой нагрузкойq, Рис 3.1:
3.2. Назначение размеров поперечного сечения ригеля.
Рисунок 3.2. Схема ригеля-балки.
Определим размеры элементов сечения ригеля. Примем толщину двух полок (20 50) мм, высота стенкиhw = 1800 мм -(20 50) мм =17801750.
В соответствии с сортаментом толстолистовой стали принимаем hw = 1800 мм
Толщину стенки определяем из:
1) условия местной устойчивости:
2) по прочности стенки на опоре:
высота стенки hw1=0,9 м;
,
где Rs=0,58Ry – расчетное сопротивление стали сдвигу.
Принимаем tw = 20 мм.
Для определения размеров сечения полки найдем:

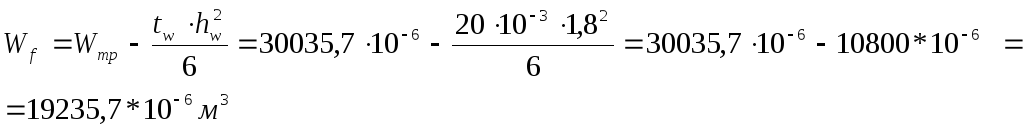

- требуемую величину момента сопротивления, приходящегося на две полки:
- требуемую площадь:
.

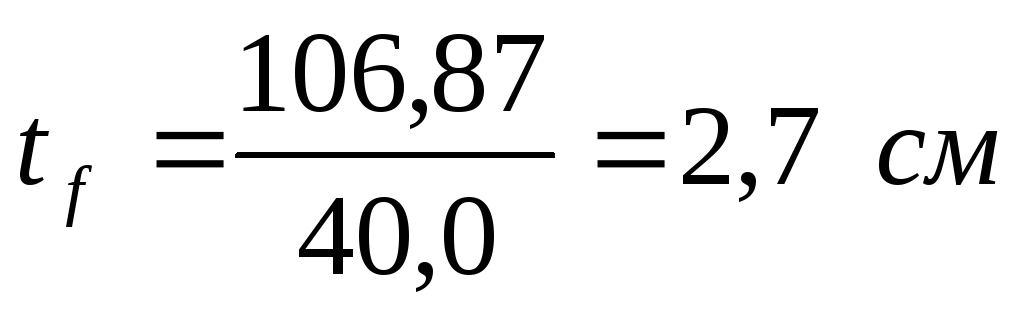

Шириной полки задаемся в пределах: bf = (1/41/6)hw =(450300)мм. Положим bf = 400 мм, получим:
Принимаем в соответствии с сортаментом широкополосной универсальной стали bf = 400 мм; tf = 30 мм.
Проверяем допустимость соотношения этих размеров из условия обеспечения местной устойчивости полки:
.
Окончательно принимаем bf = 400 мм; tf = 30 мм.
3.3. Поверочный расчет прочности и жесткости составной балки-ригеля.
Геометрические характеристики составного сечения:
Af = bf ·tf = 0,4 · 0,03=120·10-4 м2;
Aw = hw · tw =1,8· 0,02= 360·10-4 м2;
A = 2Af + Aw =2·120·10-4 +360·10-4 = 600·10-4 м2;
.
hw=1.800-0.03=1.77 м
h=1.800+2*0.03=1.86 м
Проверка прочности:
.
Недонапряжение:
.
-что допустимо.
Проверка жесткости:
;
Таким образом, сечение ригеля в средней части пролета принимаем согласно рисунку 3.3:
