ФЕДЕРАЛЬНОЕ АГЕНТСТВО СВЯЗИ
Государственное образовательное учреждение высшего профессионального образования
«Поволжский государственный университет телекоммуникаций и информатики»
Колледж связи
УТВЕРЖДАЮ:
Зам. директора по УВР
________Логвинов А.В.
«____»__________2009г.
Сборник лабораторно-практических работ
По предмету
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ АВТОМАТИЗИРОВАННЫХ ИНФОРМАЦИОННЫХ СИСТЕМ (ПО АИС)
Лабораторно-практические работы №1-11
Составлен в соответствии с программой, утвержденной зам. директора по УВР Логвиновым А.В.
для специальности: 230103 – Автоматизированные системы обработки информации и управления
работы рассчитаны на 25 часов.
Рассмотрено:
на заседании П(Ц)К «Программное обеспечение ВТ и АС»
Председатель комиссии _________ Клапер А.С.
Протокол № ____ от «___»___________ 2009 г.
Сборник лабораторно-практических работ разработан преподавателем
Ходотовой Е.А.
Самара 2009г.
Перечень работ
№ |
Наименование работы |
Кол-во часов |
1. |
Лабораторная работа № 1. Создание идеальной сети в аудитории |
2 |
2. |
Практическая работа № 2. Операционная система NetWare |
2 |
3. |
Практическая работа № 3. Сетевые операционные системы LAN Manager |
2 |
4. |
Практическая работа № 4. Сетевые операционные системы Windows NT |
2 |
5. |
Практическая работа № 5. Сетевые операционные системы LAN Server |
2 |
6. |
Лабораторная работа № 6. Мультипротокольные программы-броузеры. Internet Explorer |
2 |
7. |
Лабораторная работа № 7. Мультипротокольные программы-броузеры. Opera |
2 |
8. |
Лабораторная работа № 8. Мультипротокольные программы-броузеры. Mozilla Firefox |
2 |
9. |
Практическая работа № 9. Мультипротокольные программы-броузеры. Netscape Navigator |
2 |
10 |
Практическая работа № 10. Поисковые роботы |
4 |
11 |
Лабораторная работа № 11. Информационно-поисковые системы WWW |
3 |
Итого по предмету 25 часа лабораторно-практических работ |
||
Лабораторная работа № 1.
Наименование работы: Создание идеальной сети в аудитории
1. Цель работы: научиться создавать сеть в аудитории
2. Литература:
2.1. http://www.overclockers.ru/articles/lan/index.shtml?page1#11
3. Подготовка к работе:
Изучение материала по указанной литературе.
4. Перечень средств обучения:
4.1. IBM PC.
5. Задание:
5.1.Ознакомиться с видами сетевых кабелей, сетевых карт и коммутаторами;
5.2.Описать выбранные варианты;
5.3.Соединить 2 компьютера в сеть.
6. Содержание отчета:
Название и цель работы.
Порядок выполнения работы.
Ответы на контрольные вопросы.
Сделать выводы о проделанной работе.
7.Контрольные вопросы:
7.1.Зачем нужна Локальная Вычислительная Сеть (ЛВС)?
7.2.Что нужно, чтобы проложить локальную сеть?
7.3.Настройка Windows XP для работы в локальной сети.
7.4.Настройка общего доступа к сетевым ресурсам.
Приложение
http://www.overclockers.ru/articles/lan/index.shtml?page1#11
Локальная вычислительная сеть
Лока́льная вычисли́тельная сеть (ЛВС, локальная сеть; (англ. Local Area Network, LAN) — компьютерная сеть, покрывающая обычно относительно небольшую территорию или небольшую группу зданий (дом, офис, фирму, институт). Также существуют локальные сети, узлы которых разнесены географически на расстояние более 12 500 км (космические станции и орбитальные центры). Несмотря на такое расстояние, подобные сети относят к локальным.
Существует множество способов классификации сетей. Основным критерием классификации принято считать способ администрирования. То есть в зависимости от того, как организована сеть и как она управляется, её можно отнести к локальной, распределённой, городской или глобальной сети. Управляет сетью или её сегментом сетевой администратор. В случае сложных сетей их права и обязанности строго распределены, ведётся документация и журналирование действий команды администраторов.
Компьютеры могут соединяться между собой, используя различные среды доступа: медные проводники (витая пара), оптические проводники (оптоволоконные кабели) и через радиоканал (беспроводные технологии). Проводные связи устанавливаются через Ethernet, беспроводные — через Wi-Fi, Bluetooth, GPRS и прочих средств. Отдельная локальная вычислительная сеть может иметь шлюзы с другими локальными сетями, а также быть частью глобальной вычислительной сети (например, Интернет) или иметь подключение к ней.
Чаще всего локальные сети построены на технологиях Ethernet или Wi-Fi. Следует отметить, что ранее использовались протоколы Frame Relay, Token ring, которые на сегодняшний день встречаются всё реже, их можно увидеть лишь в специализированных лабораториях, учебных заведениях и службах. Для построения простой локальной сети используются маршрутизаторы, коммутаторы, точки беспроводного доступа, беспроводные маршрутизаторы, модемы и сетевые адаптеры. Реже используются преобразователи (конвертеры) среды, усилители сигнала (повторители разного рода) и специальные антенны.
Маршрутизация в локальных сетях используется примитивная, если она вообще необходима. Чаще всего это статическая либо динамическая маршрутизация (основанная на протоколе RIP).
Иногда, в локальной сети организуются рабочие группы — формальное объединение нескольких компьютеров в группу с единым названием.
Сетевой администратор — человек, ответственный за работу локальной сети или её части. В его обязанности входит обеспечение и контроль физической связи, настройка активного оборудования, настройка общего доступа и предопределённого круга программ, обеспечивающих стабильную работу сети.
Адресация
В локальных сетях основанных на протоколе IP могут использоваться специальные адреса, назначенные IANA (стандарты RFC 1918 и RFC 1597):
10.0.0.0—10.255.255.255;
172.16.0.0—172.31.255.255;
192.168.0.0—192.168.255.255.
Такие адреса называют локальными или серыми, эти адреса не маршрутизируются в Интернет. Необходимость использовать такие адреса возникла из-за того, что когда разрабатывался протокол IP не предусматривалось столь широкого его распространение, и постепенно адресов стало не хватать. Как вариант был придуман протокол IPv6. Однако, он пока не стал популярным и стали использовать локальные адреса. В различных непересекающихся LAN адреса могут повторяться, и это не является проблемой, так как доступ в другие сети происходит с применением технологий, подменяющих или скрывающих адрес внутреннего узла сети за её пределами — NAT или proxy дают возможность подключить ЛВС к глобальной сети (WAN). Для обеспечения связи локальных сетей с глобальными применяются маршрутизаторы (в роли шлюзов и файрволов).
Конфликт адресов — это распространённая ситуация в локальной сети, при которой в одной IP подсети оказываются два или более компьютеров с одинаковыми IP адресами. Для предотвращения таких ситуаций, а также для облегчения работы сетевых администраторов применяется протокол DHCP с помощью которого можно автоматически назначать адреса компьютерам.
LAN и VPN
Связь с удалённой локальной сетью, подключенной к глобальной сети, из дома/командировки/удалённого офиса часто реализуется через VPN. При этом устанавливается VPN-подключение к пограничному маршрутизатору.
Особенно популярен следующий способ организации удалённого доступа к локальной сети:
Обеспечивается подключение снаружи к маршрутизатору по протоколам PPPoE, PPTP или L2TP (PPTP+IPSec).
Так как в этих протоколах используется PPP, то существует возможность назначить абоненту IP-адрес. Назначается свободный (не занятый) IP-адрес из локальной сети.
Маршрутизатор (VPN, Dial-in сервер) добавляет proxyarp запись на локальной сетевой карте для IP-адреса который он выдал VPN-клиенту. После этого, если локальные компьютеры попытаются обратиться напрямую к выданному адресу, то они после ARP-запроса получат MAC-адрес локальной сетевой карты сервера и трафик пойдет на сервер а потом и в VPN-туннель.
Зачем нужна Локальная Вычислительная Сеть (ЛВС)?
Это типичный вопрос тех, кому вы предложите вступить в свою сеть, да и для себя стоит определиться, зачем тратить своё время, силы и деньги на подобный проект.
Какие же возможности открывает ЛВС?
1. Обмен информацией между членами сети: документами, фильмами, играми, музыкой, программами и т.д. Скорость современных сетевых адаптеров позволяет совершенно свободно смотреть фильмы и слушать музыку с удалённого компьютера, даже не переписывая их себе на жесткий диск, а если это вдруг потребуется, то гигабайт данных можно переписать всего за 5-15 минут, в зависимости от скорости сети. Фактически, все компьютеры вашей сети объединяются в единую систему, что позволяет на порядок повысить интенсивность обмена информацией, к тому же очень удобно иметь постоянное соединение при совместной работе над каким-либо проектом (разработка web-сайтов, видеороликов, программного обеспечения и т.д.). 2. Возможность совместно использовать такое оборудование как принтеры, CD-RW\DVD\DVD-RW. Единственное ограничение - согласие владельца устройства на его использование, кроме того, вам все равно придется зайти за отпечатанными листами/дисками. Если все компьютеры находятся в переделах одного помещения, то все намного проще.
3. Совместное использование и оплата канала доступа в интернет.
Когда канал доступа в интернет достаточно широк - выделенная линия или ADSL, то даже при одновременном доступе большого количества пользователей ощутимого падения скорости не произойдет. При этом ваш телефон будет совершенно свободен, а для тех, у кого нет телефона, это вообще практически единственная возможность получить доступ в Сеть. Даже если у вас нет ресурсов на покупку выделенного канала, можно совместно использовать модемы.
4. Совершенно новый уровень общения (Голосовая связь, видео и чат)
Это скорее не достоинство, а само собой вытекающее следствие из прокладки сети, ведь членам сети нужно как-то общаться между собой, а для этого есть множество программ. Использование, микрофонов и дешевых Web-камер позволяет легко осуществлять видеосвязь друг с другом.
5.Мультиплатформность С помощью ЛВС можно объединять компьютеры разных видов (Например: PC и Macintosh) и с любыми операционными системами поддерживающими протокол TCP/IP. (Разные версии Windows, Linux, и.т.д.).
6.Распределенные вычисления
Если вы работаете в 3DMax, Maya или любой другой подобной программе, вы сможете использовать сетевой рендерениг (когда над сценой работают все машины, объединенные в сеть) и во много раз ускорить скорость обработки кадров, особенно это важно при работе с рендеренными видеороликами высокого качества. Работа, ранее занимавшая несколько дней, будет выполняться за часы. Пожалуйста, обратитесь к документации вашего 3D программного пакета за дополнительными деталями относительно настройки программного обеспечения для сетевого рендеринга.
7. Сетевые службы
Создание системы терминалов, установка Windows по локальной сети, удаленное администрирование систем и многое другое.
8. Многопользовательские игры по локальной сети.
Практически все современные игры поддерживают тот или иной режим мультиплеер. Играть с другими людьми здорово, это даёт совершенно иные впечатления, появляется азарт, совершенно не присущий одиночной игре. Локальная сеть идеально подходит для разворачивания мультиплеер-баталий. Скорость связи несоизмеримо выше модемной и даже DSL, телефон всегда свободен, участвовать могут все члены сети, игра бесплатна. К тому же, если ваша ЛВС подключена к высокоскоростному каналу доступа в Интернет, никто не мешает вам поискать противников и во всемирной паутине, или даже сразиться целой командой, например с пользователями другой подобной сети.
Что нужно, чтобы проложить локальную сеть?
В первую очередь желание, причем не только ваше, но и всех тех, кто будет состоять в будущей сети. На самом деле, самое сложное в создании домашней сети вовсе не прокладка проводов и настройка оборудования. Самое сложное - убедить людей в том, что это здорово, и нужно всем. Чаще всего проекты прокладки домашних сетей упираются в банальную лень и непонимание. Многие просто до конца не осознают, что может дать им сеть, другие не хотят ничего сверлить, третьим не нравится сетевой кабель, который, как им кажется, портит весь интерьер. Если будущие члены сети - дети, то им могут запрещать родители. Кроме того, к вам совершенно не обязательно будут относиться с симпатией, равно как и к вашему проекту. Хорошо, если всех соседей вы давно знаете. А если нет? Вряд ли, когда вы начнёте звонить подряд во все квартиры и спрашивать "Есть ли у вас компьютер?", "Не хотите ли вступить в локальную сеть?", вас будет ждать особо теплый прием. Вообще, наилучший способ найти тех, с кем стоит тянуть сеть - это сначала поговорить с теми, кого вы знаете, а потом достать телефонный справочник и выяснить телефоны жильцов вашего и соседнего дома, а затем методично обзвонить их всех, предлагая вступить в вашу будущую сеть. Лучше всего говорить уверенным официальным тоном. Ещё может помочь печать объявлений о создании локальной сети и расклейка их по подъездам домов кандидатов. Все гораздо проще, если вы строите офисную сеть или сеть для личного пользования, например, объединяете компьютеры в пределах одной квартиры.
Созданию сети, особенно крупной, помогает согласование проведения работ с эксплуатирующими организациями (такими как ЖЭК, ДЭЗ и т.п.) или владельцами здания, впрочем, это не всегда возможно, данные организации предпочитают работать с компаниями, а не с частными лицами. Так же это не всегда финансово оправдано, если вы строите небольшую сеть на несколько квартир.
Но, предположим, что все организационные моменты вы уже уладили. Вне зависимости от того, нужно ли вам объединить десятки компьютерных систем в нескольких зданиях или же просто соединить ноутбук и настольный компьютер, Вам понадобится:
Сетевой кабель – то, что собственно и связывает компьютеры между собой.
Сетевые карты - по одной для каждого участника сети.
Switch (Коммутатор) – если в сети участвует больше 2 компьютеров, то это устройство объединяет всю систему, к нему сходятся все сетевые кабели.
Работу составила Ходотова Е.А.
Практическая работа № 2.
Наименование работы:
1. Цель работы: знакомство с различными видами операционной системы NetWare
2. Литература:
2.1.Максимов Н. В., Попов И. И. Компьютерные сети: Учебное пособие для студен тов учреждений среднего профессионального образования. - М.: Форум: ИНФРА-М,2003.-336с.
2.2.Симонович С. В. и др. Интернет. Лаборатория мастера. Базовый курс СПб.: Пи тер. 2002. - 640 с
2.3.Петров В. Н. Информационные системы. - СПб.: Питер, 2002. - 688 с.
3. Подготовка к работе:
Изучение материала по указанной литературе.
4. Перечень средств обучения:
4.1. IBM PC.
5. Задание:
5.1. по предложенной ссылке (http://zeus.sai.msu.ru:7000/operating_systems/nw4/gl11.shtml
) познакомиться с NetWare;
5.2. описать основные отличия всех предложенных видов;
5.3. выделить наиболее приемлемый вариант и доказать свою точку зрения.
6. Содержание отчета:
Название и цель работы.
Порядок выполнения работы.
Ответы на контрольные вопросы.
Сделать выводы о проделанной работе.
7.Контрольные вопросы:Операционная система NetWare
7.1.Достоинства и функционирование NetWare for Unix;
7.2.Совместное использование файлов в NetWare for Unix;
7.3. Полномочия NetWare и права допуска Unix, управление.
Приложение
Novell разработала целый ряд операционных систем, которые могут служить основой для создания мощных и надежных прикладных информационных систем, обслуживающих крупные промышленные корпорации, банки, биржи и др., где до последнего времени применялись большие ЭВМ.
Операционная система NetWare for Unix называлась сначала Portable NetWare. Этот программный продукт представляет собой версию NetWare с исходным кодом, написанным на языке Си и лицензированный только для покупателей OEM (Original Equipment Manufacturer). Особое внимание было уделено сохранению интерфейса NetWare-клиента, знакомому пользователям по Native NetWare. Ранние версии требовали иногда особого обслуживания, но пользователь NetWare был защищен от различий. NetWare стала настолько популярной, что программные продукты типа NetWare for Unix разработаны теперь многими фирмами.
NetWare for Unix имеет интересную историю. Проект переноса NetWare на Unix-платформы послужил также катализатором для других необходимых изменений.
Так как просто скорость - это не причина для покупки NetWare for Unix, в чем же тогда ее преимущества? Зачем компании могло бы потребоваться купить NetWare for Unix, хотя она может стоить дороже Native NetWare? Согласно Novell, выгоды от приобретения NetWare for Unix получат следующие фирмы:
Фирмы, которым необходима интеграция существующих локальных сетей для PC с работающими у них важными коммерческими приложениями.
Фирмы, которые хотят использовать файловые средства и средства печати своих систем, где применяется Unix, совместно с NetWare-клиентами.
Фирмы, придерживающиеся открытых систем и решивших выбрать в качестве стандарта Unix.
Фирмы, продолжающие инвестиции в аппаратное обеспечение компьютера путем обеспечения доступа NetWare к этим существующим системам.
Некоторые покупают NetWare for Unix, чтобы в режиме совместной работы использовать принтеры. Совместное использование принтеров для многих компаний все еще составляет большую проблему. Существуют также другие ресурсы (от систем на магнитных лентах до маршрутизаторов и мостов), которые компаниям требуется использовать в режиме разделяемого доступа.
NetWare 4
Отличительная черта этой ОС — применение специальной системы управления ресурсами сети NDS (Novell Directory Services — служба каталогов Novell). Это позволяет строить эффективные информационные системы, в которых до 1000 пользователей. В NDS определены все ресурсы, услуги и пользователи сети.
Эта информация распределена по всем серверам сети.
Для управления памятью используется только одна область — пул (pool), поэтому оперативная память, освободившаяся после выполнения каких-либо процессов, сразу становится доступной ОС (в отличие от предыдущих версий).
Новая, по сравнению с предыдущими версиями NetWare, система управления хранением данных (Data Storage Managment System) состоит из трех подсистем (компонентов), позволяющих повысить эффективность файловой системы:
• подсистема фрагментации или разбиения блоков данных на подблоки (Block Suballocation Subsystem). Если размер блока данных на томе — 64 Кбайт, а требуется записать файл размером 65 Кбайт, то ранее потребовалось бы выделить 2 блока по 64 Кбайт. При этом 63 Кбайт во втором блоке не могут использоваться для хранения других данных. В NetWare 4 система выделит в такой ситуации один блок размером 64 Кбайт и 2 блока по 512 байт. Каждый частично используемый блок делится на подблоки по 512 байт, свободные подблоки доступны системе при записи других файлов;
• подсистема упаковки файлов (File Compression Subsystem). Если какие-то данные длительное время не используются, то система автоматически выполняет сжатие и упаковку таких данных для экономии места на жестких дисках. При обращении к этим данным автоматически выполняется декомпрессия;
• подсистема перемещения данных (Data Migration Subsystem). He используемые в течение длительного времени данные система автоматически копирует на магнитную ленту либо другие носители, экономя таким образом место на жестких дисках.
В NetWare 4 встроена поддержка протокола передачи серии пакетов (Packet-Burst Migration). Этот протокол позволяет передавать несколько пакетов без ожидания подтверждения получения каждого из них. Подтверждение передается после получения последнего пакета серии.
При передаче данных через шлюзы и маршрутизаторы (см. разд. 5.7) обычно выполняется разбиение передаваемых данных на сегменты по 512 байт. Это уменьшает скорость передачи данных примерно на 20 %. Применение в NetWare 4 протокола LIP (Large Internet Packet — большой интернет-пакет) позволяет повысить эффективность обмена данными между сетями, так как в этом случае разбиение на сегменты по 512 байт не требуется.
Графический интерфейс пользователя организован таким образом, что все системные сообщения используют специальный модуль. Для перехода на другой язык достаточно поменять этот модуль или добавить новый. Возможна одновременная работа с несколькими языками, например, один пользователь при выполнении утилит применяет английский язык, а другой в это же время — немецкий. Утилиты управления поддерживают интерфейс DOS, Windows и OS/2.
Рассмотрим основные характеристики и требованиям к аппаратному обеспечению NetWare 4:
• центральный процессор: класса 386 и выше;
• минимальный объем жесткого диска: от 12 до 60 Мбайт в зависимости от устанавливаемых компонентов;
• объем ОП на сервере: от 8 Мбайт до 4 Гбайт;
• минимальный объем ОП рабочей станции клиента: 640 Кбайт;
• операционная система: собственная разработка Novell;
• протоколы: IPX/SPX;
• мультипроцессорность: нет;
• количество пользователей: 1000;
• максимальный размер файла: 4 Гбайт;
• шифрование данных: С-2;
• монитор UPS: есть;
• ТТS:есть;
• управление распределенными ресурсами сети: NDS;
• система отказоустойчивости: дублирование дисков, зеркальное отражение дисков, SFT II, SFT III, поддержка накопителя на магнитной ленте, резервное копирование таблиц NDS;
• сжатие данных: есть;
• фрагментация блоков: есть;
• файловая система клиентов: DOS, Windows 9x, Mac (5), OS/2, UNIX (доп.), Windows NT/2000/XP.
NetWare 5.1
Это полноценная сетевая ОС, которая отлично подходит для установки как на сервер, так и на рабочую станцию. Благодаря Netware 5.1, можно также создавать сер веры в Интернете: web-сервер, FTP (File Transfer Protocol, протокол передачи файлов), поисковые, мультимедийные, ASP (Active Server Pages, активные серверные страницы) и др. NetWare 5.1 поддерживает Windows различных версий в качестве ОС клиентов.
В NetWare 5.1 очень четко определяются права доступа и ограничения, причем уже на этапе загрузки. Все версии ОС NetWare поддерживают множество драйверов, дополнительных устройств, что позволяет устанавливать большое количество компонентов. NetWare 5.1 содержит большое количество приложений-серверов: Novell Directory Services, NDS8, Web Sphere IBM 3.0, Web Sphere Studio 3.0 Entry Edition, NetWare Enterprise Web Server 3.6, Oracle8i, FTP, Web Search, серверы Multimedia и Halcyon InstantASP.
Самое интересное добавление в Netware 5.1 — Novell's NetWare Server Management Portal (Портал сервера администрации сети NetWare фирмы Novell), который позволяет заниматься администрированием сервера и NDS через окно просмотра web.
Администраторам, использующим Netware 5.1, не нужно иметь рабочую станцию управления с приложением Client32 — сетевым программным обеспечением Novell, загружаемым на сервере вместо приложения Microsoft's NetWare Client, которое работает на клиентской рабочей станции.
Вместо этого любое окно просмотра, которое поддерживает безопасный HTTP-протокол (HyperText Transfer Protocol — протокол передачи гипертекста), может действовать как соединение для управления работой приложений в сети NetWare и службы каталогов NDS.
Приложение NetWare 5.1 Server Management Portal также дает некоторые дополнительные возможности администрирования сети, например, web-интерфейс.
Сетевая ОС Netware 5.1 предъявляет следующие требования к аппаратному обеспечению:
• серверное оборудование с процессором Pentium II или выше; видеокарта с поддержкой режима VGA (рекомендуется поддержка SVGA-режима); раздел DOS — минимум 50 Мбайт с 35 Мбайт свободного пространства;
• доступное дисковое пространство за пределами раздела DOS (для хранения компонентов NetWare и WebSphere Application Server for NetWare) — минимум 1,3 Гбайт (том SYS);
• оперативная память: стандартные продукты NetWare — 128 Мбайт, при установке Web Sphere Application Server for NetWare к объему памяти для стандартных компонентов следует прибавить 256 Мбайт (рекомендуется 512 Мбайт);
• одна сетевая карта или более;
• привод компакт-дисков, поддерживающий диски в формате ISO 9660;
• мышь, подключенная к последовательному или PS/2-порту.
Работу составила Ходотова Е.А.
Практическая работа № 3.
Наименование работы: Сетевые операционные системы LAN Manager
1. Цель работы: знакомство с различными видами операционной системы LAN Manager
2. Литература:
2.1.Максимов Н. В., Попов И. И. Компьютерные сети: Учебное пособие для студен тов учреждений среднего профессионального образования. - М.: Форум: ИНФРА-М,2003.-336с.
2.2.Симонович С. В. и др. Интернет. Лаборатория мастера. Базовый курс СПб.: Пи тер. 2002. - 640 с
3. Подготовка к работе:
Изучение материала по указанной литературе.
4. Перечень средств обучения:
4.1. IBM PC.
5. Задание:
5.1.Найти и описать особенности операционной системы LAN Manager.
6. Содержание отчета:
Название и цель работы.
Порядок выполнения работы.
Ответы на контрольные вопросы.
Сделать выводы о проделанной работе.
7.Контрольные вопросы:
7.1.Достоинства и функционирование LAN Manager;
7.2.Совместное использовании с программой NetView.
Приложение
Большие глобальные компьютерные сети являются обычным делом для пользователей компьютеров фирмы IBM, поэтому нет ничего удивительного в том, что эта фирма также предоставляет и средства для управления такими компьютерными сетями. Протокол Token Ring и Архитектура сетевых систем (SNA — System Network Architecture) фирмы IBM являются фундаментом, на котором построены системы LAN Network Manager и Net View.
Использование продукта фирмы IBM LAN Network Manager
LAN Network Manager — программный продукт фирмы IBM для управления компьютерными сетями. Он предназначен для оказания помощи сетевому администратору в управлении ЛВС с протоколом Token Ring, в особенности таких сетей, которые являются частями больших SNA. Программное обеспечение имеет простой интерфейс на основе меню и может применяться совместно с программой NetView (продукт фирмы IBM для больших ЭВМ) или независимо от нее в односегментной или многосегментной компьютерной сети с протоколом Token Ring. (He следует путать программное обеспечение управления сетью LAN Network Manager фирмы IBM с сетевой ОС LAN Manager фирмы Microsoft).
Программное обеспечение LAN Network Manager совместимо с Архитектурой прикладных систем (SAA — System Application Architecture) и предназначено для работы под управлением программы Presentation Manager ОС OS/2. Это программное обеспечение использует систему управления базой данных в OS/2 Database Manager для хранения и считывания данных о конфигурации сети и истории событий и ошибок. Версия 1.1 программного обеспечения LAN Network Manager включает 80 команд программы NetView и использует протоколы CMIP и SNMP. Она предоставляет возможность просмотра графического изображения ЛВС.
При автономной работе программа LAN Network Manager действует как фокальная точка в компьютерной сети, а при совместном использовании с программой NetView она является одновременно и входной точкой (агентом) системы NetView для большой ЭВМ. Когда программное обеспечение LAN Network Manager используется в качестве входной точки, то в терминах SNA это означает, что оно является узлом SSCP (System Services Control Point) и использует коммуникационный сеанс физического устройства SSCP сети SNA для диалога с программой NetView. Обычно в сети SNA имеются несколько узлов SSCP и они обеспечивают широкий набор управленческих услуг: помогают активизировать или деактивизировать сеть, распределяют сетевые ресурсы, управляют процессом восстановления сети после коммуникационных сбоев, осуществляют сбор данных о графике сети, взаимодействуют с персоналом, обслуживающим сеть, выполняя его команды и координируя связи различных сегментов сети. Программа NetView сама по себе является узлом SSCP, предоставляющим централизованное управление большой, территориально разбросанной компьютерной сетью.
Что это дает пользователю? У него появляется возможность инициировать и контролировать операции управления сетью с любого терминала или рабочей станции сети, независимо от того, являются ли они физически частями управляемой ЛВС с протоколом Token Ring. Это качество оказывается особенно полезным для сетевых администраторов, которые должны обслуживать компьютерные сети, территориально удаленные от них.
Программный продукт LAN Network Manager работает с другими программами фирмы IBM для контроля доступа к сети. Он помогает в установке правил, определяющих возможность присоединения определенных рабочих станций к сети. С помощью программы LAN Station Manager и устройства 8230 CAU (Controlled Access Unit — Устройство контролируемого доступа) для ЛВС с протоколом Token Ring система LAN Network Manager может обнаруживать попытки несанкционированного вторжения в сеть, генерировать сигналы тревоги и автоматически удалять нарушителей путем перепрограммирования или сброса устройства 8230 CAU. Разумеется, сам продукт LAN Network Manager защищен паролем. Программный продукт LAN Station Manager вместе с пакетом LAN Network Manager и устройством CAU помогут легко составить схему распределения ПК в ЛВС, даже если их положения изменяются со временем.
Средство CAU включает функции представления отчетов для уведомления пакета LAN Network Manager об идентификационных кодах адаптеров, ответвлений и сегментов компьютерной сети. Программа LAN Station Manager, существующая в версиях для DOS и OS/2, осуществляет сбор информации об устройствах с каждой из рабочих станций и затем передает эти данные пакету LAN Network Manager. Этот программный продукт обслуживает базу данных станций, содержащую информацию о пользователях, такую как номер комнаты, порядковый номер и символическое имя машины. Фирма IBM предполагает, что программное обеспечение LAN Station Manager должно быть установлено на всех рабочих станциях. Программное обеспечение LAN Network Manager (или NetView) может сигнализировать CAU или LAN Station Manager о выдаче отчета от этих средств об отдельных рабочих станциях и сравнить эту информацию с расположением машин в определенных местах здания. Таким образом, можно прослеживать за всеми перемещениями ПК по зданию вашей организации.
LM-хеш
LM-хеш или LAN Manager хеш один из форматов используемых Microsoft LAN Manager и версиями Microsoft Windows до Windows Vista для хранения пользовательских паролей меньше 15 символов длиной. Это единственный вид шифрования используемый в Microsoft LAN Manager, откуда и произошло название, и в версиях Windows до Windows Me. Он также поддерживается и более поздними версиями Windows для обратной совместимости, хотя в Windows Vista его приходится включать вручную.
Алгоритм
LM-хеш вычисляется следующим образом:
Пароль пользователя как OEM-строка приводится к верхнему регистру.
Пароль дополняется нулями или обрезается до 14 байтов
Получившийся пароль разделяется на две половинки по 7 байтов.
Эти значения используются для создания двух ключей DES, по одному для каждой 7-байтовой половинки, рассматривая 7 байтов как байтовый поток и вставляя ноль после каждых 7 битов. Так создаются 64 бита, необходимые для ключа DES.
Каждый из этих ключей используется для DES-шифрования ASCII-строки «KGS!@#$%», получая два 8-байтовых шифрованных значения.
Данные шифрованные значения соединяются в 16-байтовое значение, являющееся LM-хешем.
Уязвимости защиты
Несмотря на то, что LM-хеш основан на
качественном блочном шифре DES, он может
быть легко атакован для подбора пароля
из-за двух уязвимостей в его реализации.
Во-первых, пароли длинее 7 символов
разделяются на две части и каждая часть
хешируется отдельно. Во-вторых, все
символы нижнего регистра приводятся к
верхнему до хеширования пароля. Первая
уязвимость позволяет атаковать каждую
часть пароля по отдельности. Хотя и
существует
различных
паролей составленных из видимых
ASCII-символов, но можно составить только
различных
7-байтовых частей пароля используя одну
кодовую таблицу. Ограничение набора
символов из-за преобразования к верхнему
регистру, также сокращает количество
вариантов до
.
Применив brute force атаку отдельно к каждой
половине, современные персональные
компьютеры могут подобрать численно-цифровой
LM-хеш за несколько часов.
Так как LM-хеш не использует случайных последовательностей, на него также возможны словарные криптоаналитические атаки, такие как радужные таблицы. В 2003 году, была опубликована Ophcrack — атака, реализованная на основе rainbow tables. Она использует все уязвимости LM-шифрования, и включает базу данных достаточную для взлома практически всех число - символьных LM-хешей за несколько секунд. Многие утилиты для взлома, такие как RainbowCrack, L0phtCrack и Cain, сейчас также включают подобные атаки, что делает взлом LM-хешей тривиальным.
Реагируя на данные уязвимости заложенные в LM-шифровании, Microsoft представила в Windows NT 3.1 алгоритм NTLM. Хотя LAN Manager и считается устаревшим и современные версии ОС Windows использую более надежный NTLM алгоритм хеширования, все ОС Windows до сих пор по умолчанию рассчитывают и хранят LM-хеш для совместимости с LAN Manager и Windows Me или более старыми клиентами. Считается, что отключение этой возможности когда она не нужна, повышает безопастность. Microsoft заявляла, что поддержка LM-хеширования будет полностью устранена в ОС Windows Vista. Несмотря на это, в текущем релизе Vista содержится поддержка LM-хеша, хотя и отключенная по умолчанию. Ее можно включить в «Локальных политиках безопасности» из утилит «Администрирования».
Пароли особенно уязвимые при LM-хешировании
Из-за разбиения паролей, пароли состоящие из 7 и менее символов особенно уязвимы, так же как и состоящие из слова длиной в 7 символов за которым следует другое распространенное слово или единственный символ. Между тем, так как LM-хеширование не применяется к паролям длиной 15 символов и более, они относительно устойчивы. Если не используются версии Windows семейства 9x, поддержка и использование LM-хеша может быть отключена.
NTLM (NT LAN Manager) — Является протоколом сетевой аутентификации, разработанной фирмой Microsoft для Windows NT
NTLM - это результат дальнейшего развития LANMAN
Никакой официальной информации о нём не поступало, но многое выяснила группа разработчиков Samba во время разработки своей программы, эта информация отражена в RFC 2433 для версии 1 и RFC 2759 для версии 2.
Работу составила Ходотова Е.А.
Практическая работа № 4.
Наименование работы: Сетевые операционные системы Windows NT
1. Цель работы: знакомство с различными видами операционной системы Windows NT
2. Литература:
2.1.Максимов Н. В., Попов И. И. Компьютерные сети: Учебное пособие для студен тов учреждений среднего профессионального образования. - М.: Форум: ИНФРА-М,2003.-336с.
2.2.Симонович С. В. и др. Интернет. Лаборатория мастера. Базовый курс СПб.: Пи тер. 2002. - 640 с
3. Подготовка к работе:
Изучение материала по указанной литературе.
4. Перечень средств обучения:
4.1. IBM PC.
5. Задание:
5.1.Найти и описать особенности операционной системы Windows NT;
5.2.Провести сравнительный анализ между сетевыми операционными системами Windows NT и LAN Manager.
6. Содержание отчета:
Название и цель работы.
Порядок выполнения работы.
Ответы на контрольные вопросы.
Сделать выводы о проделанной работе.
7.Контрольные вопросы:
7.1.Достоинства и функционирование Windows NT;
7.2.Особенности работы Microsoft Windows NT Server;
7.3.Netscape Enterprise на платформе Windows NT.
Приложение
Особенности функционирования АИС на платформе Microsoft.

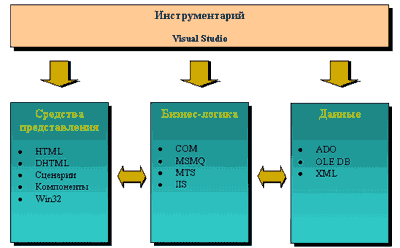

Рис.1. Функциональная схема информационной системы на платформе Windows NT.
Microsoft Windows NT Server
Windows NT 4 Server и Internet Information Server (IIS) являются исключительно коммерческой web-платформой, разработанной компанией Microsoft. Данная ОС имеет удобный интуитивно понятный интерфейс взаимодействия с пользователем, что делает её довольно привлекательной для использования. Windows NT 4 Server оснащена службой балансировки нагрузки (Windows NT Load Balancing Services), которая позволяет создавать группу серверов и распределять нагрузку между ними. Пользователи при этом видят только один IP-адрес и полагают, что существует только один сервер. Однако служба Load Balancing Services - это неполноценная кластерная система, поэтому она не способна обеспечить такое высокое быстродействие, как настоящий кластер. Windows NT не может работать с мощными аппаратными и программными средствами кластеров, в том числе с собственной службой Microsoft Cluster Service, продуктами серии Infinity компании IBM и продуктами NonStop производства Compaq. У Microsoft есть продукты всех этапов разработки для Web, однако обычно их заменяют изделиями других фирм. Пакет Allaire ColdFusion 4.0, как среда разработки для Web, - отличный пример этого.
Netscape Enterprise на платформе Windows NT
Netscape Enterprise в среде Windows NT представляет собой Web-сервер, ориентированный на большие нагрузки. Для него имеется множество моделей программирования. Например, помимо общепринятых моделей разработки HTML и CGI в продукте Netscape предусмотрены возможности работы с JavaScript на стороне сервера. Почти все функции сервера Netscape для Solaris работают и на платформе Windows NT.
При тестировании на производительность IIS показал неплохие результаты. Скорость при работе IIS достигнута за счет хорошо организованной обработкой файлового ввода-вывода. Дополняет обработку сообщений в Windows NT возможность асинхронного ввода-вывода, позволяющая обрабатывать запрос одновременно с выполнением операций ввода-вывода в файл или ЛВС. Подобная функция имеется в Solaris, но до сих пор не полностью реализована в Linux. По результатам теста IIS проигрывает SWW при обработке статических страниц, а Netscape Enterprise на платформе NT оказался менее производительным во всех режимах, чем на платформе Solaris.
Работу составила Ходотова Е.А.
Практическая работа № 5.
Наименование работы: Сетевые операционные системы LAN Server
1. Цель работы: знакомство с сетевыми операционными системами LAN Server
2. Литература:
2.1.Максимов Н. В., Попов И. И. Компьютерные сети: Учебное пособие для студен тов учреждений среднего профессионального образования. - М.: Форум: ИНФРА-М,2003.-336с.
2.2.Симонович С. В. и др. Интернет. Лаборатория мастера. Базовый курс СПб.: Пи тер. 2002. - 640 с
3. Подготовка к работе:
Изучение материала по указанной литературе.
4. Перечень средств обучения:
4.1. IBM PC.
5. Задание:
5.1.Найти и описать особенности операционной системы LAN Server;
5.2.Провести сравнительный анализ трех изученных сетевых ОС.
6. Содержание отчета:
Название и цель работы.
Порядок выполнения работы.
Ответы на контрольные вопросы.
Сделать выводы о проделанной работе.
7.Контрольные вопросы:
7.1.Достоинства и функционирование системы LAN Server;
7.2.Отличие NetWare 4.1 и Windows NT Server от системы LAN Server.
Приложение
LAN Server фирмы IBM
Отличительные особенности:
• доменная организации сети;
• полное взаимодействие с иерархическими системами, например с архитектурой SNA (Systems Network Architecture — сетевая архитектура систем), и поддержка межсетевого взаимодействия;
• целостность операционной системы и широкий набор услуг. Работает на базе OS/2, поэтому сервер может быть невыделенным (Nondedicated).
Существуют две версии LAN Server: Entry (Первоначальная) и Advanced (Усовершенствованная). Advanced, в отличие от Entry, поддерживает высокопроизводительную файловую систему (HPFS — High Perfomance File System), которая включает системы отказоустойчивости (Fault Tolerance) и секретности (Local Security).
Серверы и пользователи объединяются в домены. Серверы в домене работают как единая логическая система. Все ресурсы домена становятся доступны пользователю после регистрации в этом домене. В одной кабельной системе могут работать несколько доменов. Если на рабочей станции установлена OS/2, ресурсы этой станции становятся доступны пользователям других рабочих станций, но не всем сразу, а только одному из них в отдельный момент времени. Администратор может управлять работой сети только с рабочей станции, на которой установлена операционная система OS/2. LAN Server поддерживает удаленную загрузку рабочих станций (Remote Interface Procedure Load, RIPL) для DOS, OS/2 и Windows.
К недостаткам LAN Server можно отнести сложность ее установки и ограниченное количество поддерживаемых драйверов сетевых адаптеров.
Рассмотрим основные характеристики и требования к аппаратному обеспечению, предъявляемые LAN Server:
• центральный процессор: класса 386 и выше;
• минимальный объем жесткого диска: 4,6 Мбайт для клиентской части ОС, 7,2 Мбайт — для серверной;
• минимальный объем ОП на сервере: 1,3 —16 Мбайт в зависимости от устанавливаемых компонентов;
• минимальный объем ОП рабочей станции клиента: 4,2 Мбайт — для OS/2, 640 Кбайт - для DOS;
• операционная система: OS/2-2.X;
• протоколы: NetBIOS, TCP/IP;
• мультипроцессорное: поддерживается;
• количество пользователей: 1016;
• максимальный размер файла: 2 Гбайт;
• шифрование данных: нет;
• монитор UPS: есть;
• управление распределенными ресурсами сети: структура доменов;
• система отказоустойчивости: дублирование дисков, зеркальное отражение дисков, поддержка накопителя на магнитной ленте, резервное копирование таблиц домена;
• сжатие данных: нет;
• фрагментация блоков: нет;
• файловая система клиентов: DOS, Windows 9x, Mac, OS/2, UNIX, Windows NT.
В отличие от NetWare 4.1 и Windows NT Server, система LAN Server не удовлетворяет спецификациям уровня защиты С2, однако подобно этим сетевым операционным системам она использует зашифрованный ключ для аутентификации пользователей. Система регистрирует появляющиеся в сети ошибки и предупреждения и сопровождает их краткими комментариями. Тем не менее утилита ведения журнала контроля ограничивается лишь фиксацией событий, происходящих на сервере. В системе отсутствуют средства контроля ситуаций, возникающих в сети, регистрации транзакций и автоматической перезагрузки.
Термин "сервер приложений" приобретает в LAN Server второе значение. Администраторы могут выбирать приложения для DOS, Windows или OS/2, которые будут выполняться на сервере. Отдельные пользователи и группы с соответствующими правами осуществляют доступ к приложению, не заботясь о фактическом месте его выполнения. Администратор может незаметно для пользователей производить изменения на сервере, так как последний полностью прозрачен для них. Допустимо управлять сервером с рабочей станции.
В LAN Server 4.0 не предусмотрена возможность динамической настройки параметров производительности системы. Однако в ее состав входит утилита LS 4.0 Tuning Assistant, предоставляющая администраторам доступ к большому числу параметров. Правда, работая с этой утилитой, нужно хорошо знать особенности системы LAN Server и сетевых технологий низкого уровня.
Фирма IBM снабдила свою сетевую операционную систему и другими полезными утилитами, в том числе LAN Specialist, помогающей отслеживать ошибки (для этого требуется установить соответствующую программу на машину клиента), а также утилитой синхронизации файлов для удаленных пользователей (станции которых должны работать под управлением OS/2). На установочном компакт-диске имеется набор дополнительных программ под названием LAN Server Productivity Aids, включающий несколько утилит для данной ОС. Эти программы, в особенности Access Control Manager, который упрощает разделение ресурсов в сети, очень полезны.
LAN Server поддерживает только RAID-уровень 1, хотя существуют продукты третьих фирм для работы с системами RAID других уровней. Имеются также средства поддержки источников бесперебойного питания.
Совместимость с NetWare
Сетевая ОС LAN Server не содержит средств прямой связи с серверами NetWare (то есть не имеет стека протоколов Novell). Отчасти, это результат архитектурного решения: LAN Server работает под управлением OS/2, для которой пользователи могут приобрести отдельную программу - редиректор для NetWare. Можно создать шлюз между серверами по схеме "сервер под управлением базовой ОС", хотя результат получается более скромный, чем у системы Windows NT Server. Для этого нужно запустить редиректор NetWare на машине, функционирующей под управлением LAN Server. Пропускная способность такого соединения невелика, поэтому применять его надо с осторожностью.
Работу составила Ходотова Е.А.
Лабораторная работа № 6.
Наименование работы: Мультипротокольные программы-броузеры. Internet Explorer.
1. Цель работы: знакомство и работа с браузером Internet Explorer.
2. Литература:
2.1.Максимов Н. В., Попов И. И. Компьютерные сети: Учебное пособие для студен тов учреждений среднего профессионального образования. - М.: Форум: ИНФРА-М,2003.-336с.
2.2.Симонович С. В. и др. Интернет. Лаборатория мастера. Базовый курс СПб.: Пи тер. 2002. - 640 с
2.3. http://teachpro.ru/prom/prominternet2003.htm
3. Подготовка к работе:
Изучение материала по указанной литературе.
4. Перечень средств обучения:
4.1. IBM PC.
5. Задание:
5.1.Познакомиться с внешним видом окна в Internet Explorer;
5.2.Записать основные компоненты и работу с ними.
6. Содержание отчета:
Название и цель работы.
Порядок выполнения работы.
Ответы на контрольные вопросы.
Сделать выводы о проделанной работе.
7.Контрольные вопросы:
7.1.Что такое браузер?
7.2.Три самых распространенных обозревателя?
7.2.Достоинства и недостатки Internet Explorer.
Приложение
Браузер - это программа, которая находит нужные веб-страницы и отображает их на экране (от английского слова to browse, что означает блуждать). Существует десятка два браузеров. Однако бесспорными лидерами являются: Netscape Navigator (который будем подробно изучать) и Microsoft Internet Explorer. Имеются ещё и такие браузеры, как Opera и другие. Но, надо отметить, что приблизительно более 90 процентов пользователей сети применяют один из браузеров Netscape Navigator или Microsoft Internet Explorer. По большому счету, Вы не ощутите большой разницы при работе в различных веб-браузерах.
На сегодняшний день распространены три вида браузера. Первый - это Internet Explorer. Он обычно поставляется вместе с Windows, начиная с версии Windows 98. Давайте, попробуем его запустить. Вот - у нас обозреватель Internet Explorer. Сейчас он пытается загрузить страницу, которая установлена в нем по умолчанию. А по умолчанию установлена главная страница MSN. Вот это - браузер. Здесь у него имеется меню, имеется ещё вот такая Панель навигации и строка состояния. Это - Internet Explorer. Здесь в настоящий момент присутствует Internet Explorer шестой версии, то есть, мы работаем с Internet Explorer версии 6.0. Все предыдущие версии Internet Explorer выглядят достаточно, похоже. Правда, имеются внутренние отличия. Иногда на русском языке говорят - обозреватель, мы можем употреблять оба этих слова: и обозреватель, и браузер.
Сейчас мы с Вами попробуем начать путешествие по веб. Для того чтобы грамотно путешествовать по веб, необходимо ввести два понятия: Адрес каждой страницы и Гипертекст. Начнём с адреса. Надо сказать, что каждая веб-страница имеет своё имя, по которому её можно найти с помощью браузера. Теперь, обратите внимание, что во всех наших трёх обозревателях имеется вот такое поле адреса. Именно здесь указывается адрес веб-страницы. Адрес веб-страницы ещё называется URL. На русском языке это звучит примерно как Унифицированный указатель информационного ресурса, то есть, uniform resource locator. Каждая веб-страница имеет свой URL. Эта последовательность адреса обычно начинается вот с этой части - http. Она может содержать три www, иногда говорят "ввв", хотя это не очень грамотно. А дальше идёт сам адрес страницы. Если мы переключимся на Netscape, то здесь мы увидим примерно то же самое. Три www в данном случае уже отсутствует, а http присутствует. А дальше идёт адрес вот этой загруженной веб-страницы. Это - домашняя страница Home Internet Explorer.
Теперь перейдём к понятию Гипертекст. Надо сказать, что практически на каждой странице, которую отображает для нас браузер, представлены дополнительные ссылки, которые указывают на другую страницу. В большинстве случаев они подчёркнуты вот таким образом. Если мы наведём сюда курсор мыши, он превратится вот в такую ладошку. Это означает, что при нажатии на клавишу мыши мы сможем перейти на следующую веб-страницу. Получается, что наши веб-страницы, как бы, связаны. Если мы сейчас нажмём... Давайте, попробуем это сделать. Кроме того, что гиперссылка может представлять собой подчёркнутый текст, она может представлять собой и не подчёркнутый текст. Поэтому надо быть очень внимательным.
В Web-е есть ещё очень много интересных мест, которые стоит посетить. В эти места, очень возможно, Вам захочется ещё вернуться. Все создатели хороших браузеров предусмотрели удобный способ запоминать эти места, и нам не нужно записывать все эти адреса на какую-нибудь отдельную бумажку или в отдельный файл, терять их и т. д. Практически в каждом браузере предусмотрена возможность сохранения самых любимых мест. Давайте, попробуем их сохранить и посмотрим, как же они вообще сохраняются? В обозревателе Internet Explorer эти самые адреса (наши любимые) сохраняются в, так называемом, пункте меню Избранное. Как это, собственно, делается? Давайте, введём здесь какой-нибудь адрес (новый), который потом мы с Вами захотим сохранить. Или, что проще, мы можем открыть вот таким образом этот список адресов и напрямую попасть в тот адрес, в котором мы с Вами уже были. Ну, предположим, это у нас - mmt и dl, то есть, сайт компании Мультимедиа Технологии. Сейчас он перед Вами открывается. Мы сейчас увидим его первую страницу. Вот он. И, предположим, мы хотим его сохранить, как наше любимое место, для того, чтобы в последующем уже не набирать этот адрес вручную, не искать его в этом списке, который, кстати, может быть весьма большим, а просто напрямую попасть в него из этого пункта Избранное. Ну, добавляется вот в этот список с помощью команды Добавить в избранное. Давайте, мы это с Вами сделаем. Эта страница, как нам сообщает вот это диалоговое окно, будет добавлена в папку Избранное. Эта страница у нас может быть доступна автономно, то есть, без подключения к Интернету. То есть, она вся запомниться на наш жёсткий диск, в нашу операционную систему. Или, если этот флажок не устанавливать, то эта страница у нас будет доступна только при наличии подключения к Интернету. Имя нашей страницы - Мультимедиа технологии, самоучитель иностранных языков, учебники для школьников и т. д. Давайте, нажмём вот на эту кнопку - Добавить в. Что это значит? Это значит, что в папке Избранное мы можем создать целую структуру новых папок. Например, давайте, создадим здесь папку, которую назовём, предположим, Саша. Это будет означать, что здесь все Избранное принадлежит Саше. И мы хотим именно для него сохранить вот эту ссылку - Мультимедиа технологии. Выделяем эту папку и нажимаем на кнопку ОК. Посмотрим, что же у нас произошло с меню Избранное? Нажимаем на меню Избранное и видим, что у нас здесь уже есть папка Саша. При наведении курсора на эту самую папку (на этот самый пункт меню) мы уже увидим, что у нас есть Мультимедиа технологии, самоучители и т. д.
Теперь мы с Вами начнём изучение интерфейса браузера Internet Explorer. Первое, что бросается в глаза, это самая верхняя титульная панель, которую иногда называют Заголовком окна. Что мы видим на этом заголовке? Во-первых, мы видим название страницы, то есть, фактически, её имя. Страница наша называется Добро пожаловать на msn.com. Дальше идёт название нашего браузера - Microsoft Internet Explorer (Вы это уже знаете).
Ниже титульной панели вот здесь у нас располагается панель главного меню. Это, фактически, строка с надписями, которые представляют позиции главного меню программ. Это: Файл, Правка, Избранное, Сервис и Справка. Если мы нажмём на один из этих пунктов, то откроется уже вот такое полное меню с определёнными командами. Далее. У нас здесь имеется панель инструментов. Вот - эта панель. Фактически, это третья панель, на которой имеются кнопки для быстрого управления системы. Рядом с некоторыми из них имеются надписи, поясняющие работу той или иной кнопки. Некоторые кнопки не имеют таких надписей. Чуть ниже располагается панель адресов и ссылок. Это - четвёртая панель. Сюда вводится URL-адрес нужной страницы, то есть, сетевой адрес того узла Интернета, в котором происходит работа. Здесь ещё имеется вот такая команда ссылок, в которой имеются такие основные ссылки нашего браузера. Самую большую часть нашего экрана (нашей программы), фактически, занимает область просмотра документа (вот она). Именно в этой области просмотра открывается текущий документ. Ну, и в самом низу расположена, так называемая, панель статуса (вот она). Это панель, в которой отображается текущее состояние, то есть, статус программы. Здесь имеются различные пиктограммы. В данном случае, здесь имеется сообщение о том, что мы подключены к Интернет. Вернёмся к титульной панели, так сказать, к заголовку окна нашего браузера. Вот она. Если мы выполним вот здесь щелчок мышью, то мы увидим следующие команды: Восстановить, Переместить, Размер, Свернуть, Развернуть и Закрыть наше окно. Эти команды, практически, идентичны вот этим, которые тоже обозначают Свернуть, Восстановить и Закрыть наше окно. Единственное отличие заключается в том, что здесь нет команды Переместить.
На нашем экране привлекают к себе внимание следующие элементы. Это, во-первых, вот такие маленькие треугольники. Какую роль они играют? Если мы нажмём на них вот таким образом, то перед нами окажется список соответствующих объектов. Короче говоря, при нажатии на такой конвертик, мы получаем следующие возможности. Мы можем прочитать нашу почту, можем создать новое сообщение, можем отправить ссылку вот этой открытой страницы по почте, можем отправить всю страницу, а не только её ссылку (URL-адрес), а всю страницу, и можем прочитать новости. Если мы сейчас перейдём по какой-нибудь ссылке, к примеру, вот сюда к My msn, то у нас активизируется кнопка Назад с соответствующим треугольником. Вы можете видеть, что здесь образовался соответствующий треугольник. Если мы теперь нажмём на него, то здесь мы, фактически, получим список страниц, предшествующих текущей странице. То есть, в прошлый раз мы находились на заглавной странице, которая называлась Welcome to Msn.com. Если мы перейдём ещё куда-нибудь (перейдём, например, вот сюда), то там уже мы будем иметь список, состоящий из двух адресов. Давайте, убедимся в этом.
Подведём курсор мыши, например, к панели инструментов и вызовем контекстное меню, нажав правую клавишу мыши. Перед нами появилось вот такое контекстное меню с определённым списком. Рядом с некоторыми элементами этого списка стоит вот такая галочка. Что это означает? Это означает, что данный элемент у нас присутствует на экране. Попробуем отключить какой-нибудь из этих элементов. К примеру, отключим пункт, который называется Обычные кнопки. Щёлкнем мышью по этому пункту. Мы видим, что эта панель инструментов просто-напросто исчезла у нас с экрана. Теперь её уже нет на экране. Почему это произошло? Это произошло по той простой причине, что мы отключили её из списка вот в этом контекстном меню. Если мы теперь установим эту галочку обратно, то есть, сделаем повторный щелчок мыши, то данная панель инструментов снова появится на экране. Вот она. Точно так же можно поступить и с другими элементами. Попробуем сделать это.
Здесь имеются также панели обозревателя: Поиск, Избранное, Медиа, Журнал, Папки и Полезный совет. Эти панели обозревателя вызываются на экран следующим образом. Нажмём, например, на Поиск. В левой части окна Internet Explorer-а открывается вот такая область. Эта кнопка окажется нажатой, и здесь мы уже сможем искать соответствующую веб-страницу. Поиском мы с Вами займёмся на последующих уроках, а сейчас просто попробуем нажать на кнопку Избранное.
При нажатии на этот Журнал, мы можем видеть список посещённых нами ранее страниц. Например, сейчас мы находимся на этой веб-странице, а посещали мы весь такой список. Точно так же мы можем просмотреть, что мы посещали в любой день недели.
Остальные кнопки и главное меню рассмотрите самостоятельно.
Если возникнут вопросы можно самостоятельно посмотреть стр.-
Работу составила Ходотова Е.А.
Лабораторная работа № 7.
Наименование работы: Мультипротокольные программы-броузеры. Opera
1. Цель работы: знакомство и работа с браузером Opera.
