3. Безбалочные сборно-монолитные перекрытия
В безбалочных сборно-монолитных перекрытиях остовом для монолитного бетона служат сборные элементы— надколонные и пролетные панели (рис. XI.41).
На капителях колонн в двух взаимно перпендикулярных направлениях уложены надколонные плиты толщиной 5—6 см; в центре — пролетная плита такой же толщины, опертая по контуру. Сборные плиты предварительно напряженные, армированные высокопрочной арматурой.
Сборный остов перекрытия замоноличен слоями бетона толщиной 4—5 см по пролетной плите и 9—10 см по надколонным плитам. В целях создания неразрезно-сти. В местах действия опорных моментов уложена верхняя арматура в виде сварных сеток. В этом перекрытии объем монолитного бетона составляет около 50 % общего бетона перекрытия.
Общий расход бетона и арматуры сборно-монолитных или монолитных безбалочных перекрытий превышает соответствующий расход для сборных безбалочных перекрытий, выполненных из ребристых или пустотных панелей.

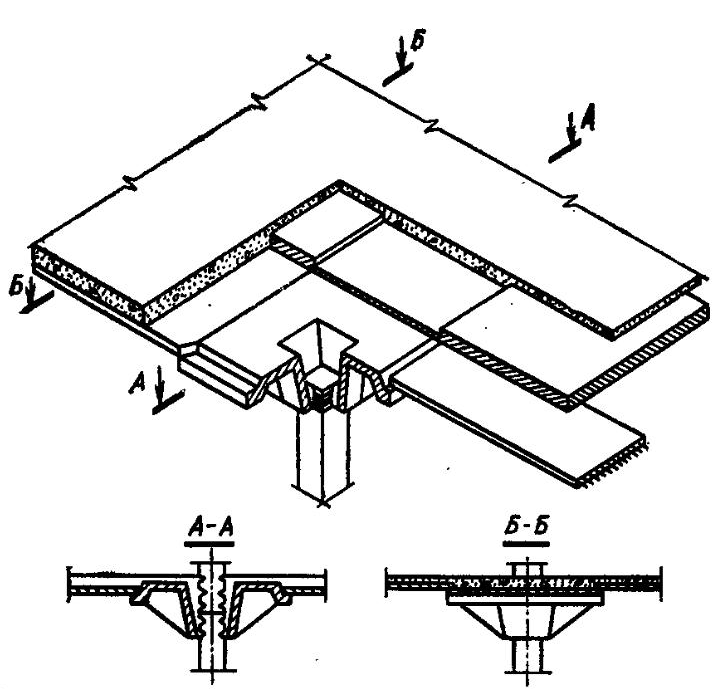

Рис. Х1.41. Конструкция безбалочного сборно-монолитного перекрытия
