3. Расчет и конструирование балок

Нагрузка от плиты на балки передается по грузовым площадям в виде треугольников или трапеций (рис. Х1.31,а).

Для определения этой нагрузки проводят биссектри­сы углов панели до их пересечения (рис. XI.31, б). Про­изведение нагрузки g+υ (на 1м²) на соответствующую грузовую площадь даст полную нагрузку на пролет бал­ки, загружённой с двух сторон панелями: для балки пролетомl₁

для балки пролетомl₂

Рис Х1.31. Расчетные схемы и армирование балок ребристых пере­крытий с плитами, опертыми по контуру

В свободно лежащей балке изгибающие моменты от такой нагрузки соответственно будут

Кроме того, следует учесть равномерно распределен­ную нагрузку q от собственного веса балки и части пере­крытия с временной нагрузкой на ней, определяемой по грузовой полосе, равной ширине балки b.

Расчетные пролеты балок принимают равными рас­стоянию в свету между колоннами или расстоянию от оси опоры на стене (при свободном опирании) до грани первой колонны. Для упрощения принимают расчетный пролет балки равным пролету плиты в свету между реб­рами (с некоторой погрешностью в сторону увеличения расчетного пролета балки).

Изгибающие моменты с учетом перераспределения составляют:

в первом пролете и на первой промежуточной опоре

в средних пролетах и на средних опорах

М₀определяют по формулам (XI.43) и (XI.44).

В трехпролетной балке момент в среднем пролете следует принимать не менее момента защемленной балки

Порядок подбора сечения и принцип армирования балки такие же, как главной балки ребристого перекрытия с балочными плитами. На опорах балки арми­руют седловидными каркасами (рис, Х1.31,в), что поз­воляет осуществить независимое армирование в пересе­лениях на колоннах.

§XI.5. Балочные сборно-монолитные перекрытия

1. Сущность сборно-монолитной конструкции

Сборно-монолитная конструкция перекрытия состо­ит из сборных элементов и монолитных частей, бетонируемых непосредственно на площадке. Затвердевший бе­тон этих монолитных участков связывает конструкцию в единую совместно работающую систему.

Сборные элементы перекрытия служат остовом для монолитного бетона и в них размещена основная, чаще всего напрягаемая арматура. Дополнительную арматуру при монтаже можно укладывать на остов из сборных эле­ментов. Сборные элементы изготовляют из бетона относительно высоких классов, бетон же монолитных уча­стков может быть класса В15.

Работа сборно-монолитной конструкции характери­зуется тем, что деформации монолитного бетона следу­ют за деформациями бетона сборных элементов, и тре­щины в монолитном бетоне не могут развиваться до тех Пор, пока они не появятся в предварительно напряжен­ном бетоне сборных элементов. Опыты показали, что со­вместная работа сборных предварительно напряженных элементов и монолитных частей возможна и при бетонах. На пористых заполнителях.

Следует учитывать, что применение сборно-монолитной конструкции -

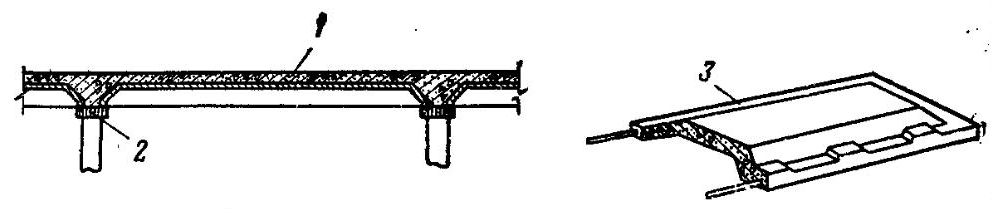

Рис. Х1.32. Сборно-монолитные перекрытия

1-монолитный бетон; 2 — предварительно напряженная железобетонная доска; 3 — сборный элемент

требует организации на площадке двух процессов производства работ с различной технологией и применением различных механизмов: монтаж сборных элементов и бетонирование монолитных участков. Поэ­тому их применение требует соответствующего обосно­вания.

Рис. XI.33. Ребристые сборно-монолитные перекрытия с остовом из железобетонных панелей
