Рис. 7. Электрическая цепь со смешанным соединением резисторов
Используемое электротехническое оборудование
Источник постоянного напряжения – выпрямитель I (II, III) (блок 10). Амперметры A1, A2, A3 (блок 8) для измерения токов.
Вольтметр V2 (блок 10) для измерения напряжения на выходе выпрямителя и на участках исследуемой цепи.
Переменные резисторы R1, R2, R3 (блок 2).
Порядок выполнения работы
1.Исследование электрической цепи с последовательным соединением резисторов.
1.1.Соберите схему, изображенную на рис. 5, сборку схемы начинайте с гнезда “+” блока 10 (“плюс” источника напряжения). Ручку регулировки
напряжения на выходе соответствующего выпрямителя установите в крайнее левое положение (минимальное напряжение на входе схемы). Переключатель «контроль U» блока 10 поставьте в положение,
соответствующее номеру выпрямителя. Ручки переменных резисторов установите в крайнее левое положение (максимальное сопротивление).
Предъявите собранную схему преподавателю для проверки.
1.2.Для включения стенда нажмите черную кнопку “ВКЛ” (блок I). Загораются индикаторные лампы A,B,C. После этого в блоке 10 установите выключатель соответствующего выпрямителя в положение “СЕТЬ” (ВКЛ).
По вольтметру V2 (блок 10) установите по указанию преподавателя соответствующую величину напряжения U на входе схемы. Для измерения напряжений U1, U2 на резисторах переключатель поставьте в положение “Гн” (гнезда). Подключите провода вольтметра к гнездам “+”, “-“.
Запишите результаты измерений тока и напряжений в табл. 1. Проверьте выполнение второго закона Кирхгофа.
10
НАУЧНО-ИНФОРМАЦИОННЫЙ ЦЕНТР САНКТ-ПЕТЕРБУРГСКОГО ГОСУДАРСТВЕННОГО ТЕХНОЛОГИЧЕСКОГО УНИВЕРСИТЕТА РАСТИТЕЛЬНЫХ ПОЛИМЕРОВ
1.3.Уменьшите сопротивление одного из резисторов. Результаты измерений запишите в табл. 1. Проверьте выполнение второго закона Кирхгофа. Покажите результаты измерений преподавателю.
1.4.Ручку источника питания установите в крайнее левое положение, отключите выключатель “СЕТЬ”. Нажмите красную кнопку “ВЫКЛ” (блок 1). Разберите схему.
Таблица 1
Измерено Вычислено
э +
В А В В Ом Ом Ом Вт Вт Вт Вт
2.Исследование электрической цепи с параллельным соединением резисторов.
2.1.Соберите схему, изображенную на рис. 6. Ручки переменных резисторов R1, R2 установите в крайнее левое положение. Предъявите схему для проверки преподавателю.
2.2.Нажмите кнопку “ВКЛ” (блок 1), включите выключатель “СЕТЬ” (блок 10). Установите величину напряжения U по указанию преподавателя. Запишите результат измерений напряжения и токов в табл. 2. Проверьте выполнение первого закона Кирхгофа.
2.3.Уменьшите сопротивление одного из резисторов. Запишите результаты измерений напряжений и токов в табл. 2. Проверьте выполнение первого закона Кирхгофа. Покажите результаты преподавателю.
2.4.Ручку регулировки входного напряжения источника питания (блок 10) установите в крайнее левое положение, отключите выключатель “СЕТЬ”. Нажмите на красную кнопку “ВЫКЛ” (блок 1).
Таблица 2
Измерено |
|
|
|
Вычислено |
|
||||||
U |
I1 |
I2 |
I |
G1 |
G2 |
Gэ |
Rэ |
P1 |
P2 |
P1 + P2 |
P |
В |
А |
А |
А |
См |
См |
См |
Ом |
Вт |
Вт |
Вт |
Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3.Исследование электрической цепи со смешанным соединением резисторов.
3.1.Соберите схему, изображенную на рис. 7. Ручки переменных резисторов R1, R2, R3 установите в крайнее левое положение. Предъявите схему для проверки преподавателю.
3.2.Включите стенд (блок 1) и соответствующий источник напряжения (блок 10). Установите величину U по указанию преподавателя.
11
НАУЧНО-ИНФОРМАЦИОННЫЙ ЦЕНТР САНКТ-ПЕТЕРБУРГСКОГО ГОСУДАРСТВЕННОГО ТЕХНОЛОГИЧЕСКОГО УНИВЕРСИТЕТА РАСТИТЕЛЬНЫХ ПОЛИМЕРОВ
Запишите результаты измерений напряжений и токов в табл. 3. Проверьте выполнение первого и второго законов Кирхгофа.
3.3.Уменьшите сопротивление одного из резисторов в параллельной ветви. Результаты измерений запишите в табл. 3. Проверьте выполнение законов Кирхгофа. Покажите результаты измерений преподавателю.
3.4.Выключите стенд в соответствии с п. 2.4.
Таблица 3
|
Измерено |
|
|
|
|
Вычислено |
|
|
|||||||
U |
U3 |
Uab |
I |
I1 |
I2 |
R1 |
R2 |
R12 |
R3 |
Rэ |
P1 |
P2 |
P3 |
P1+ P2+P3 |
P |
В |
В |
В |
А |
А |
А |
Ом |
Ом |
Ом |
Ом |
Ом |
Вт |
Вт |
Вт |
Вт |
Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4.Определение тока в ветви электрической цепи методом эквивалентного генератора напряжения.
4.1. Поставьте ручки переменных резисторов R1, R2, R3 в схеме, изображенной на рис. 7, в крайнее левое положение.
Разомкните ветвь с резистором R1 (R2) по указанию преподавателя. 4.2.Включите стенд (блок 1) и соответствующий источник напряжения
(блок 10). Установите величину напряжения U по указанию преподавателя. Подключите вольтметр V2 для измерения напряжения холостого хода Uх в
разомкнутой ветви. Результаты измерения запишите в табл. 4. 4.3.Закоротите резистор R1 (R2) и измерьте амперметром ток короткого
замыкания Iк в этой ветви. Результаты измерений запишите в табл. 4. 4.4.Рассчитайте входное сопротивление Rвх эквивалентного генератора и
ток в заданной ветви, сравните его с измеренной величиной. Сопротивление резистора R1 (R2) рассчитайте по данным табл. 1.
Результаты расчетов запишете в табл. 4. Покажите результаты преподавателю.
4.5.Выключите стенд в соответствии с п. 2.4. Разберите схему.
|
|
Таблица 4 |
|
Измерено |
Вычислено |
||
Uх |
Iк |
Rвх |
I1(I2) |
В |
А |
Ом |
А |
|
|
|
|
Содержание отчета
1.Цель работы.
2.Исследуемые схемы с обозначением всех токов и напряжений.
12
НАУЧНО-ИНФОРМАЦИОННЫЙ ЦЕНТР САНКТ-ПЕТЕРБУРГСКОГО ГОСУДАРСТВЕННОГО ТЕХНОЛОГИЧЕСКОГО УНИВЕРСИТЕТА РАСТИТЕЛЬНЫХ ПОЛИМЕРОВ
3.Результаты экспериментальных исследований и вычислений в виде таблиц. Необходимые расчетные формулы.
4.Уравнения законов Кирхгофа для исследуемых схем и проверка их выполнения по результатам измерений; уравнение баланса мощностей и проверка выполнения баланса по результатам измерений и расчетов.
5.Для схемы, изображенной на рис. 7, расчет токов в ветвях методом контурных токов; сравнение с измеренными значениями.
6.Для п. 4 лабораторного задания расчет входного сопротивления пассивного двухполюсника Rвх через известные сопротивления резисторов, сравнение с результатом расчета в табл. 4.
7.Выводы по работе.
Контрольные вопросы
1.Что такое резистивный элемент?
2.Чему равно эквивалентное сопротивление цепи при последовательном соединении?
3.Чему равны напряжения на резисторах при их последовательном соединении?
4.От чего зависят токи в ветвях при параллельном соединении?
5.Как определить общий ток через токи ветвей при параллельном соединении?
6.Что такое смешанное соединение?
7.Какие соотношения между токами и напряжениями характерны для смешанного соединения?
8.Как измерить напряжения на участках схемы при смешанном соединении?
9.Как проверить правильность измерений напряжения и токов в исследуемых схемах?
10.В чем сущность баланса мощностей в электрической цепи? Как он проверяется в лабораторной работе?
13
НАУЧНО-ИНФОРМАЦИОННЫЙ ЦЕНТР САНКТ-ПЕТЕРБУРГСКОГО ГОСУДАРСТВЕННОГО ТЕХНОЛОГИЧЕСКОГО УНИВЕРСИТЕТА РАСТИТЕЛЬНЫХ ПОЛИМЕРОВ
ЛАБОРАТОРНАЯ РАБОТА № 2 НЕРАЗВЕТВТЛЕННЫЕ ЦЕПИ СИНУСОИДАЛЬНОГО ТОКА С
АКТИВНЫМ И РЕАКТИВНЫМ СОПРОТИВЛЕНИЯМИ
Цель работы: определение параметров в цепях переменного тока.
Основные теоретические сведения
Рассмотрим электрическую цепь с резистором и индуктивной катушкой. Схема замещения реальной индуктивной катушки на низких частотах представлена на рис. 8. Активное сопротивление Rк учитывает тепловые потери энергии в обмотке катушки. Основным параметром является индуктивность L, учитывающая явление самоиндукции и накопление энергии в магнитном поле катушки. Чем меньше Rк, тем больше добротность катушки
Qк = ,
к
где ω = 2πf – угловая частота переменного тока; f = 50 Гц – частота сети переменного тока.
Рис. 8. Схема замещения индуктивной катушки
При большой добротности индуктивную катушку приближенно можно представить одним индуктивным элементом L.
На постоянном токе нет явления самоиндукции и схема замещения индуктивной катушки учитывает только активное сопротивление Rк.
Второй закон Кирхгофа в комплексной форме для схемы, представленной
на рис. 8, определяется следующим выражением: |
|
̇ ̇ |
||||||||||
где |
|
|
̇ |
̇ |
̇ |
|
̇ |
̇ |
|
|||
|
= |
− |
к |
= |
к |
+ = |
к |
+ |
= |
к |
+ |
, |
|
|
|
|
|
|
14 |
|
|
|
|
||
|
|
|
индуктивное сопротивление катушки. |
|
НАУЧНО-ИНФОРМАЦИОННЫЙ ЦЕНТР САНКТ-ПЕТЕРБУРГСКОГО ГОСУДАРСТВЕННОГО ТЕХНОЛОГИЧЕСКОГО УНИВЕРСИТЕТА РАСТИТЕЛЬНЫХ ПОЛИМЕРОВ
Из этого уравнения можно получить закон Ома в комплексной форме
|
|
|
|
= |
|
|
к |
|
̇к |
= |
̇кк , |
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
где к = Rк + jωL – |
|
̇ |
( |
|
|
|
|
|
) |
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
комплексное сопротивление индуктивной катушки. |
||||||||||||||||||||||
Полное сопротивление индуктивной катушки |
|
|
|
|
|
||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
= |
|
|
к |
= |
|
|
|
|
|
+на |
. |
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||
Действующие значенияZкнапряженийк |
|
активном и индуктивном |
|||||||||||||||||||||||
сопротивлении катушки: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
= RкI , |
|
|
|
= ωLI = |
|
I. |
|
||||||||||||||
Индуктивное сопротивлениек |
и |
|
индуктивность катушки соответственно |
||||||||||||||||||||||
равны: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
= |
|
|
к |
|
−, |
к ,, |
|
L = |
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
для. |
|
||||||||||||||||
Треугольник сопротивлений |
|
|
|
|
|
|
индуктивной катушки |
||||||||||||||||||
изображен на рис. 9. Из него виднок |
, чток |
угол сдвига фаз между током и |
|||||||||||||||||||||||
напряжением катушки |
φк = arctg |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
= arccos |
|
|
к |
. |
|
|||||||||||||
|
|
|
|
|
к |
|
|
|
|
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
к |
|
Рис. 9. Треугольник сопротивлений для индуктивной катушки
Векторная диаграмма для индуктивной катушки представлена на рис. 10. Построение диаграммы удобно начинать с вектора тока, приняв его
начальную фазу за нуль, |
в этом случае |
|
= |
. Вектор |
напряжения |
к |
||
|
|
|
напряжения |
|
|
|||
совпадает по фазе с вектором тока, вектор |
|
опережает ток на |
||||||
|
̇ |
векторная |
|
̇ |
||||
90˚. Вектор напряжения |
|
определяется |
как |
сумма векторов |
||||
|
|
̇ |
|
|
||||
напряжений на активном и |
реактивном сопротивлениях. |
|
|
|
||||
к̇ |
|
|
|
|
|
|
|
Из векторной диаграммы видно, что действующее значение напряжения на индуктивной катушке
15
НАУЧНО-ИНФОРМАЦИОННЫЙ ЦЕНТР САНКТ-ПЕТЕРБУРГСКОГО ГОСУДАРСТВЕННОГО ТЕХНОЛОГИЧЕСКОГО УНИВЕРСИТЕТА РАСТИТЕЛЬНЫХ ПОЛИМЕРОВ
Uк = к + .
Рис. 10. Векторная диаграмма для индуктивной катушки в комплексной плоскости
На рис. 11 представлена схема последовательного соединения резистора с сопротивлением R и индуктивной катушки. Второй закон Кирхгофа для этой
схемы: |
ц̇ ̇к , |
̇ ̇к |
̇ ̇ |
к ̇ |
|
̇к |
|
|
|||||||
|
̇ |
= |
+ + |
) = |
|||||||||||
= + = + + = + + |
( |
||||||||||||||
= |
|
+ |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
= R + R – активное сопротивление цепи. |
|
|
|
|
|||||||||
где Rц̇ |
|
к |
|
|
|
|
|
|
|
|
|
|
|
||
Закон Ома для цепи в комплексной форме: |
|
|
|
|
|||||||||||
|
|
|
|
ц |
|
|
– |
|
̇ ̇ |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
= |
|
, |
|
|
|
|
где = (R + jωL) = Z |
|
комплексное сопротивление цепи; |
|
||||||||||||
|
|
|
|
ц |
+( |
) |
|
|
|
|
|
||||
Z = |
|
– полное сопротивление цепи; |
|
|
|
|
|||||||||
φ=arctg |
– угол сдвига фаз между током и общим напряжением. |
|
|||||||||||||
|
|
|
|
|
ц |
|
|
|
|
|
|
|
|
|
|
Рис. 11. Последовательное соединение индуктивной катушки и резистивного элемента
Действующее значение тока и напряжений на индуктивной катушке и резисторе можно рассчитать по формулам:
16
НАУЧНО-ИНФОРМАЦИОННЫЙ ЦЕНТР САНКТ-ПЕТЕРБУРГСКОГО ГОСУДАРСТВЕННОГО ТЕХНОЛОГИЧЕСКОГО УНИВЕРСИТЕТА РАСТИТЕЛЬНЫХ ПОЛИМЕРОВ
= |
|
= |
|
|
; к = к ; = . |
|
|
|
|||
|
|
ц( )
Векторная диаграмма для схемы, изображенной на рис. 11, показана на
̇
рис. 12. Вектор напряжения определяется как векторная сумма напряжений
̇и ̇к.

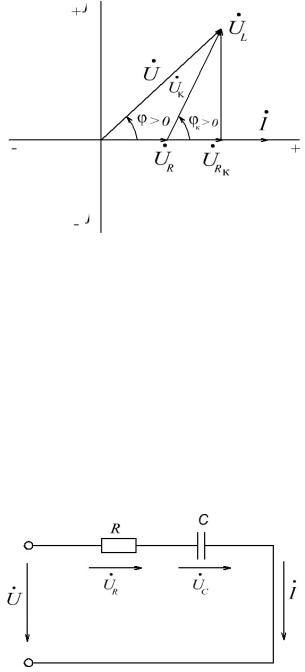

Рис. 12. Векторная диаграмма при последовательном соединении резистора и индуктивной катушки
Мощности, потребляемые элементами схемы:
активная мощность |
|
|
|
ц |
|
|
|
|
P = UI |
|
= |
; |
|
реактивная (индуктивная) мощностьcosφ |
|
|
||||
|
|
Q =UI |
|
= |
|
. |
Рассмотрим |
схему последовательного соединения резистора и |
|||||
|
|
sinφ |
|
|
|
|
конденсатора без учета |
активных потерь |
в диэлектрике конденсатора |
||||
(рис. 13). |
|
|
|
|
|
|
Рис. 13. Схема последовательного соединения резистивного и емкостного элементов
Второй закон Кирхгофа для схемы:
17
НАУЧНО-ИНФОРМАЦИОННЫЙ ЦЕНТР САНКТ-ПЕТЕРБУРГСКОГО ГОСУДАРСТВЕННОГО ТЕХНОЛОГИЧЕСКОГО УНИВЕРСИТЕТА РАСТИТЕЛЬНЫХ ПОЛИМЕРОВ
|
|
|
|
|
|
= + = − |
1 |
|
|
|
= − |
= ( − ). |
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
Закон Ома̇в |
комплексной форме: |
̇ |
̇ |
̇ ̇ |
|
||||||||||||||||||||||
̇ |
|
̇ |
|
|
|
̇ |
|
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
= |
, |
|
|
|
|
||||||
где |
= |
|
− |
= |
− |
1 |
= |
|
|
|
̇ |
̇ |
|
|
|
||||||||||||
|
|
|
|
|
|
|
–комплексное сопротивление цепи в |
||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
алгебраической и показательной формах; |
|
|
|
||||||||||||||||||||||||
|
= |
|
|
|
|
= |
|
|
+ |
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
+ |
|
|
|
|
|
– полное сопротивление цепи; |
|
||||||||||||||||||
|
φ=-arctg |
|
|
=-arctg |
|
|
|
|
– угол сдвига |
фаз между током |
и общим |
||||||||||||||||
|
|
|
|
|
|
|
|||||||||||||||||||||
напряжением цепи. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
Емкость конденсатора можно рассчитать по формуле: |
|
||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
C = |
|
|
|
. |
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
Действующие значения напряжений: |
|
|
|
||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
= RI; |
|
|
|
= |
|
|
|
|
I = |
I; |
U = ZI. |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
Векторная диаграмма представлена на рис. 14. Напряжение |
совпадает |
||||||||||||||||||||||||||
по фазе с током |
, а напряжение |
|
|
|
|
|
|
|
|
|
|
напряжение |
|||||||||||||||
|
отстает от тока на 90˚. Общее̇ |
||||||||||||||||||||||||||
̇ |
|
|
|
|
|
|
суммой векторов |
|
̇ ̇ |
|
|
|
|||||||||||||||
определяется |
̇ |
|
|
|
|
|
|
|
̇ |
|
|
|
|
|
|
|
Рис. 14. Векторная диаграмма для схемы с последовательным соединением резистора и конденсатора
Мощности, потребляемые элементами схемы: активная мощность
P = UIcosφ = R ,
18
НАУЧНО-ИНФОРМАЦИОННЫЙ ЦЕНТР САНКТ-ПЕТЕРБУРГСКОГО ГОСУДАРСТВЕННОГО ТЕХНОЛОГИЧЕСКОГО УНИВЕРСИТЕТА РАСТИТЕЛЬНЫХ ПОЛИМЕРОВ
реактивная (емкостная) мощность |
sinφ |
|
− |
|
На рис. 15 изображены |
= |
с . |
||
Q =UI |
|
|
треугольники сопротивлений для схем рис. 11, 13.
а) б)
Рис. 15. Треугольники сопротивлений для активно-индуктивной (а) и активно-емкостной (б) схем
Схемы исследуемых электрических цепей
Исследование неразветвленных электрических цепей переменного тока производится по схемам, изображенным на рис. 16, 17.
Рис. 16. Последовательное соединение резистора и индуктивной катушки
Рис. 17. Последовательное соединение резистора и конденсатора
19
