Приложения.

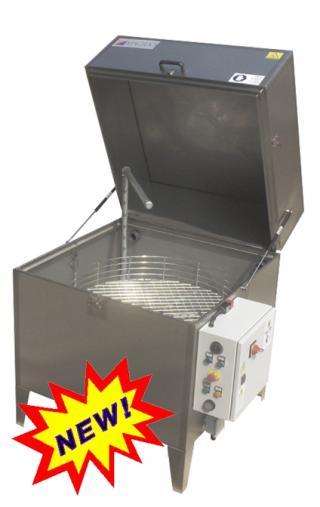

Моечная установка
Рис. 4
Наименование/модель |
Ед. изм. |
L800FP | ||
Диаметр корзины |
мм |
780 | ||
Макс. высота деталей |
мм |
500 | ||
Производит. насосов |
л/мин |
80 | ||
Давление жидкости |
bar |
2,3 | ||
Температура жидкости |
С |
0...70 | ||
Емкость бака |
л |
120 | ||
Мощность нагревателей |
кВт |
4 | ||
Мощность насосов |
кВт |
0,75 | ||
Электропитание |
В |
380 | ||
Потребляемая мощность |
кВт |
4,75 | ||
Время моечного цикла |
мин |
0…60 | ||
Габариты |
мм |
1160x1200x1750 | ||
Габариты в упаковке |
мм |
1250х1070х1290 | ||
Сухой вес |
кг |
90 |
|
|
Токарно- винторезный станок 1К62.
Рис.5
Параметр - Значение
Мах диаметр обработки над станиной-435 мм
Число ступеней вращения шпинделя-23
Длина обрабатываемой заготовки-1000, 1500 мм
Диаметр отверстия в шпинделе-55 мм
Размер конуса в шпинделе-Морзе 6
Частота вращения шпинделя-12.5...2000 об/мин.
Число ступеней продольных подач-42
Число ступеней поперечных подач-42
Продольные подачи-0.70...4.16 мм/об
Поперечные подачи-0.035...2.08
Число нарезаемых метрических резьб-45
Число нарезаемых дюймовых резьб-28
Число нарезаемых питчевых резьб-37
Число нарезаемых модульных резьб-38
Число нарезаемых резьб архимедовой спирали-5
Шаг нарезания метрической резьбы-0.5...192 мм
Шаг нарезания дюймовой резьбы-24...1 5/8 ниток на дюйм
Шаг нарезания модульной резьбы-0.5...48 модулей
Шаг нарезания питчевой резьбы-96...1 питч
Шаг нарезания резьбы архимедовой спирали-3/8", 7/16", 8; 10 и 12 мм
Быстрые установочные продольного перемещения суппорта-4.5 м/мин
Быстрые установочные поперечного перемещения суппорта-2.25 м/мин
Наибольшее перемещение пиноли задней бабки-200 мм
Поперечное смещение корпуса задней бабки-+/-15 мм
Размер внутреннего конуса в задней бабке-Морзе 5
Наибольшее сечение резца-25
Давление воздуха-0.4...0.6 МПа
Питание-220/380В, 50Гц
Мощность электродвигателя главного привода-11 кВт
Габаритные размеры (длина*ширина*высота)-2786,3286,3786*1200*1500 мм
Масса-3080, 3440, 3800 кг
Мах диаметр обработки над суппортом-224 мм
Индикатор радиального биения.
Рис. 6

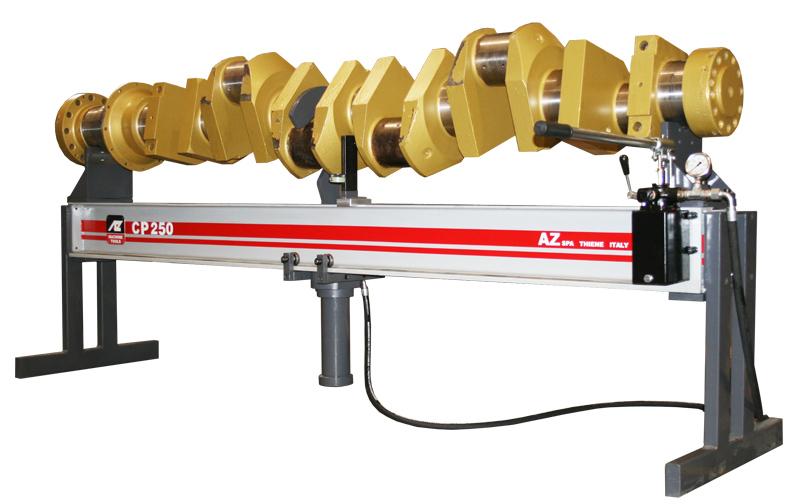

Пресс гидравлический для правки валов az сp 150.
Рис. 7
№/№ |
Наименование |
Ед. изм. |
CP150 |
1 |
Длина стола |
мм |
1900 |
2 |
Макс. расстояние между опорами |
мм |
1600 |
3 |
Макс. расстояние от оси захвата до стола |
мм |
215 |
4 |
Макс. диаметр вала |
мм |
110 |
5 |
Макс. усилие пресса |
кГ |
8000 |
6 |
Габаритные размеры |
см |
200х70х110 |
7 |
Вес |
кГ |
400 |

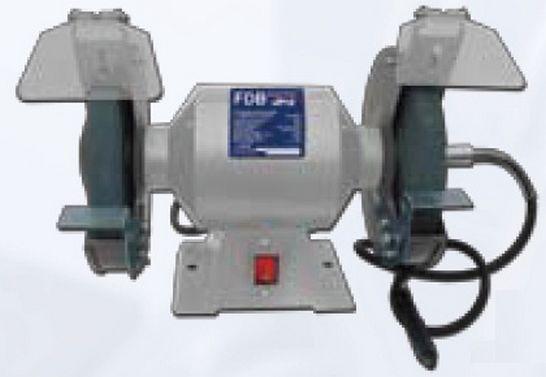

Заточный станок с гибким валом lt 550
Рис.8
Напряжение 220В Мощность 550Вт Диск 200х25х16мм Гибкий вал длиной 1,06м
Кругло-шлифовальный станок 3б151.
Рис. 9
Технические характеристики:
Станки модели 3б151 предназначены для наружного шлифования цилиндрических и пологих конических поверхностей в условиях серийного производства.
Основные размеры
Наибольшие размеры устанавливаемого изделия, мм.:
Диаметр 200
Длина 700
Наибольший диаметр шлифования при номинальном диаметре шлифовального круга, мм.:
в люнете 60
без люнета 180
Наибольшая длина шлифования, мм 630
Вес обрабатываемого изделия, кг 30
Станина и столы
Наибольшее продольное перемещение стола, мм 650
Наименьший ход стола при переключении упорами, мм 8
Скорость гидравлического перемещения стола (бесступенчатое регулирование), мм/мин 100-6000
Наибольший поворот стола, градусы :
по часовой стрелке 3
против часовой стрелки 10
Конусность, мм/м 10
Шлифовальная бабка
Диаметр шлифовального круга, мм.:
наибольший 600
наименьший 450
Наибольшая ширина шлифовального круга, мм 63
Количество скоростей шпинделя шлифовальной бабки 2
Число оборотов шпинделя шлифовальной бабки в минуту 1120 и 1272
Электродвигатель привода шлифовального круга:
число оборотов в минуту 980
мощность кВт 7
Осевое колебательное движение шпинделя, мм 0-3,4
Механизм поперечных подач
Величина быстрого гидравлического подвода шлифовальной бабки, мм 50
Подача на один оборот маховика, мм 0,5
Цена деления лимба поперечной подачи на диаметр изделия, мм 0,005
Величина врезной подачи на диаметр изделия, мм 1,6
Электродвигатель привода изделия:
мощность кВт 0,76
число оборотов в минуту 350-2500
Габаритные размеры и вес станков
Габаритные размеры, мм.:
длина 3100
ширина 2100
высота 1500
Вес станков, кг 4200
