Протягом місяця 1000 працівників заводу працюють по 150 годин кожний. Завод може витратити за місяць не більш 900 тонн стали. Щомісяця завод може випускати не більш 1000 автомобілів, при цьому кожного виду – не менше 100. Дилери замовляють не більш 700 автомобілів кожної марки.

Визначити, яку кількість кожного виду повинен виробляти автозавод, щоб дохід від реалізації продукції був максимальним.

Варіант 21 Цех випускає три види виробів: Виріб1, Виріб2, Виріб3. Добові

виробничі можливості цеху і норми витрат виробничих ресурсів на одиницю різних видів виробів наведені в таблиці.

Оптова ціна Виріб1 дорівнює 10 грн., Виріб2- 7 грн., Виріб3 - 13 грн. Скласти план виготовлення продукції, що забезпечує максимальний дохід від реалізації виробів.

Варіант 22 Підприємство електронної промисловості випускає дві моделі

радіоприймачів, причому кожна модель виготовляється на окремій технологічній лінії. Добова потужність 1-ї лінії – 60 виробів, 2-ї лінії – 75 виробів. На радіоприймач першої моделі витрачається 10 однотипних елементів електронних схем, на радіоприймач другої моделі - 8 аналогічних елементів. Максимальний добовий запас використовуваних елементів рівний 800 одиницям. Прибуток від реалізації одного радіоприймача першої і другої моделі дорівнює 30 і 20 грн., відповідно. Визначити добовий обсяг виробництва першої і другої моделей з умовою максимуму прибутку.

62

Варіант 23 Меблева фабрика випускає столи, стільці, бюро і шафи. При

виготовленні цих товарів використовується два типи дощок. Норми витрат дощок кожного виду і трудових ресурсів на одиницю виробу, а також запаси ресурсів наведені в таблиці.

Прибуток від реалізації одного стола становить 12 грн., стільця – 5 грн., бюро – 15 грн., шафи – 10 грн.

Визначити якого товару і скільки потрібно випускати, щоб прибуток був максимальним.

Варіант 24 Меблева фабрика випускає столи, стільці, бюро і шафи. При

виготовленні цих товарів використовується два типи дощок. Норми витрат дощок кожного виду і трудових ресурсів на одиницю виробу, а також запаси ресурсів наведені в таблиці.

Прибуток від реалізації одного стола становить 12 грн., стільця – 5 грн., бюро – 15 грн., шафи – 10 грн.

В асортимент товарів, що випускаються, повинне входити не менш 40 столів, не менш 130 стільців, не менш 30 бюро, не більш 10 шаф.

Визначити якого товару і скільки потрібно випускати, щоб прибуток був максимальним.

Варіант 25 При проведенні капітального ремонту житлових будинків будівельне

управління зводить перегородки двох типів: гіпсобетонні і каркасні. Для виготовлення перегородок обох типів потрібен гіпсобетон, пиломатеріали,

63

суха штукатурка і робоча сила. Витрати кожного ресурсу на 1 м2 перегородок і місячні ресурси будівельного управління наведені в таблиці.

Таблиця 4.25

Потрібно скласти такий місячний план по зведенню перегородок кожного типу (у м2), щоб їх сумарна площа була найбільшою.

64

ПРАКТИЧНЕ ЗАНЯТТЯ 5 ОБРОБКА БАЗ ДАНИХ ЕКОНОМІЧНОЇ ІНФОРМАЦІЇ

5.1 Мета

Отримання навичок із систематизації даних економічних масивів, складання структури даних, автоматизації обробки економічної інформації засобами СКБД OpenOffice.org Base.

5.2 Завдання

Здійснити автоматизацію обробки масиву економічних даних за своїм варіантом. Обробку проводити за алгоритмом, що описано нижче.

1) Нормалізувати дані інформаційного масиву. а) Розбити дані на таблиці.

б) Описати структуру відносин (таблиць), передбачивши в обов'язковому порядку в кожній таблиці наявність ключового поля.

в) Представити взаємозв'язки таблиць схематично (у вигляді схеми даних).

г) У схемі бази даних указати тип зв'язків (1↔1 або 1↔∞).

2)Створити в OpenOffice.org Base порожні таблиці і установити між ними зв'язки. Для цього виконати наступне.

а) У режимі конструктора створити структури всіх таблиць (кожна повинна містити ключове поле).

б) Відкрити схему даних і встановити зв'язки між таблицями.

3)Занести дані в таблиці різними способами.

а) У кожну таблицю в режимі таблиці внести по 10 записів.

б) Для всіх таблиць створити прості форми і з їх допомогою додати в кожну таблицю ще по 5 записів.

в) Створити підлеглу форму і за допомогою цієї форми додати в підлеглу таблицю (що бере участь у зв'язку з боку ∞) ще 5 записів.

4)Вивести необхідні дані з бази даних. Для цього виконати наступне. а) Створити простий запит із сортуванням (запит 1).

б) Створити прості запити з умовами відбору (запити 2-5). в) Створити параметричні запити (запити 6-8).

г) Створити запити з обчислювальним полем (запити 9-10). д) Створити підсумкові запити (запити 11-12).

5)На базі будь-якого простого запиту створити звіт.

65

5.3 Порядок виконання

Розглянемо приклад виконання завдання. Є наступні дані:

–найменування продукції;

–найменування підприємства-споживача;

–місто знаходження споживача;

–контактний телефон споживача;

–місяць і рік звітного періоду;

–ціна продукції;

–собівартість виробництва продукції;

–одиниця виміру продукції;

–кількість реалізованої продукції.

Розіб’ємо вхідні дані на декілька логічних відношень:

Продукція (найменування продукції, ціна продукції, собівартість виробництва продукції, одиниця виміру продукції)

Споживач (найменування підприємства-споживача, місто знаходження споживача, контактний телефон споживача)

Реалізація (місяць і рік звітного періоду, кількість реалізованої продукції)

Загальна інфологічна модель буде такою, як показано на рис.5.1.

Рисунок 5.1 – Загальна інфологічна модель.

На підставі інфологічної моделі побудуємо схему бази даних. Схема буде мати три таблиці, з’єднаних між собою зв’язками „один-до-багатьох”. У кожну таблицю потрібно додати первинні ключові (на схемі позначені жирним шрифтом) поля та поля для зв’язку з іншими таблицями. Слід зауважити, що у назвах полів таблиці слід уникати пробілів та спеціальних знаків.

Щоб уникнути повторень інформації про міста при введенні даних про постачальників з того самого міста, слід створити окрему таблицю, що містить відомості про міста, установлюючи при цьому кожному місту окремий числовий код. Аналогічно слід зробити і для інформації про одиниці виміру продукції.

Схема бази даних зображено на рис.5.2.

66

Рисунок 5.2 – Схема бази даних.

Далі перейдемо до реалізації схеми у середовищі OpenOffice.org Base. Відкриємо середовище та створимо нову базу даних та відкриємо її на редагування, реєструвати БД не потрібно. Дамо ім’я та збережемо файл БД на диску.

У відкритому середовищі необхідно створити три таблиці із схеми БД (рис.5.2), обираючи пункт „Створити таблицю у режимі дизайну”. При створенні таблиць необхідно уважно обирати тип для кожного поля та первинні ключі. Отримаємо 3 таблиці (рис.5.3-5.7).

Рисунок 5.3 – Таблиця ПРОДУКЦІЯ.

67

Рисунок 5.4 – Таблиця СПОЖИВАЧ.

Рисунок 5.5 – Таблиця РЕАЛІЗАЦІЯ.

Рисунок 5.6 – Таблиця МІСТА.

Рисунок 5.7 – Таблиця ОДВИМІРУ.

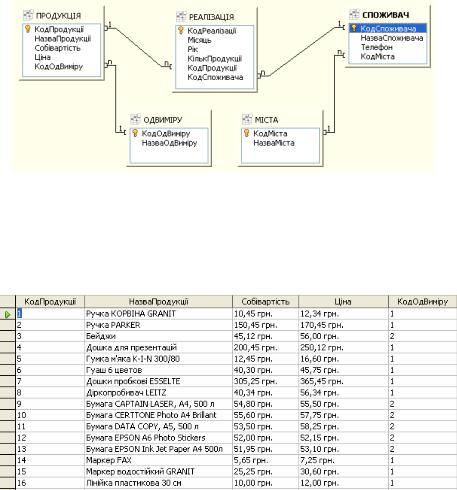

Установимо зв’язки між таблицями, для цього слід обрати в меню Сервіс → Зв’язки. Додаванням таблиць сформуємо схему БД. Для встановлення зв’язку між таблицями слід обрати ключове поле однієї таблиці та не відпускаючи ліву кнопку миші перетягнути в таке ж поле іншої таблиці. Отримаємо наступну схему (рис.5.8). Слід зберегти цю схему.

68

Рисунок 5.8 – Зв’язки між таблицями у OpenOffice.org Base.

Наступним етапом слід заповнити таблиці даними. Для цього у середовищі пакету слід обрати таблицю та подвійним тисненням лівої клавіші миші визвати її на редагування. Приклад заповнення зображено на рис.5.9.

Рисунок 5.9 – Приклад заповнення таблиці ПРОДУКЦІЯ.

Далі слід створити прості форми для кожної таблиці. Розглянемо створення простої форми для таблиці ПРОДУКЦІЯ.

Перейдемо на закладку ФОРМИ та натиснемо „Використати помічника для створення Форми” (рис.5.10).

У вікні, що з’явилося оберемо таблицю ПРОДУКЦІЯ та перемістимо всі поля цієї таблиці із лівого списку до правого (рис.5.11). Натиснемо „Далі”. Других крок має на увазі вибір субформи, його пропускаємо натиснувши „Далі”. У наступному вікні обираємо свій смак розташування елементів на

70

Рисунок 5.12 – Проста форма ПРОДУКЦІЯ.

Рисунок 5.13 – Розгрупування елементу керування.

Для вибору одиниці виміру зробимо список, що випадає (такі ж дії потрібно зробити із формами РЕАЛІЗАЦІЯ та СПОЖИВАЧ). Для цього розмістимо на формі елемент „Список”. У вікні списку оберемо таблицю, яка
