Оборудование и приборы
Сварочный трансформатор ТДФ-1001-У3.
Балластные реостаты РБ-301.
Амперметры, вольтметр, соединительные кабели, силовые контакторы.
Техническое описание и инструкция по эксплуатации трансформатора ТДФ -1001-У3.
Порядок выполнения работы
Ознакомиться с конструкцией и электрической схемой трансформатора ТДФ-1001.
Собрать схему испытания трансформатора ТДФ-1001 по схеме рис. 3.4.

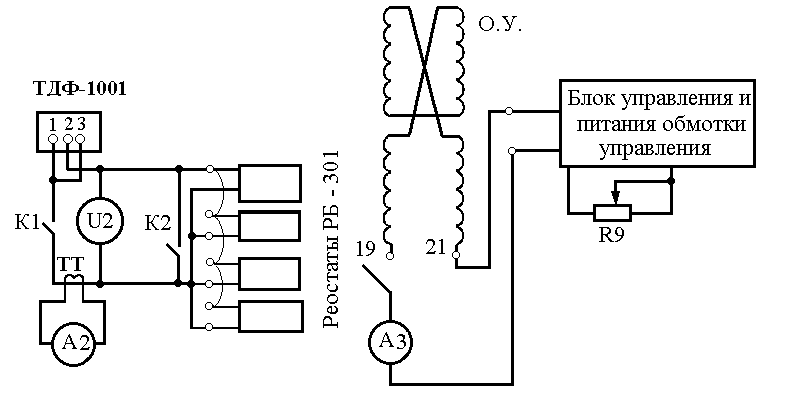

Рис. 3.4. Принципиальная электросхема испытания трансформатора ТДФ-1001
Включить трансформатор и перевести его в режим холостого хода, для чего контакторы К1 и К2 разомкнуть и замерить величину напряжения холостого хода U0 .
Перевести трансформатор в режим работы под нагрузкой, для чего замкнуть контактор К1, а контактор К2 оставить разомкнутым. Постепенно нагружать трансформатор путем включения рубильников балластных реостатов РБ-301. Рубильники следует включать одновременно на всех балластных реостатах, например, все первые рубильники реостатов, все вторые и т.д. После включения каждой серии рубильников выполнять отсчеты напряжения вторичной обмотки трансформатора и тока нагрузки.
Перевести трансформатор в режим короткого замыкания (контакторы К1 и К2 замкнуть). Регулятором плавной регулировки сварочного тока R9постепенно увеличивать ток в обмотке управленияоу, пока не установится ток короткого замыкания внешней цепиIкз= 450 А. Измерить напряжение на вторичной обмотке трансформатора и ток короткого замыкания. После этого трансформатор перевести в режим холостого хода, выключив для этого контакторы К1 и К2.
Полученные данные занести в табл. 3.1.
Т а б л и ц а 3.1
Внешние характеристики трансформатора
№ п/п
|
№ включенных рубильников балластных реостатов |
Напряжение, U2, В |
Ток нагрузки I2, A |
Ток короткого замыкания Iкз, А |
1 |
Xолостой ход |
|
|
|
2 |
1-е рубильники |
|
|
|
... |
|
|
|
|
… |
|
|
|
|
… |
|
|
|
|
6 |
5 - е рубильники |
|
|
|
7 |
Короткое замыкание |
|
|
|
После снятия внешних характеристик для значения тока Iкз= 450 А внешнюю цепь трансформатора переключить на вторую ступень (клеммы 2-3). УстановитьIкз= 750 А и вновь снять внешнюю характеристику в порядке, указанном в п. 4-6. Данные свести в таблицу, аналогичную по форме табл. 3.1.
По полученным результатам построить графики внешних характеристик U2=f(I2) дляIкз= 450 А иIкз= 750 А.
При минимальном токе обмотки управления магнитного шунта ОУ, установленном резистором R9, включить трансформатор в режиме холостого хода (контакторы К1 и К2 разомкнуты). Затем перевести его в режим короткого замыкания, замкнув контакторы К1 и К2. Регулятором R9 постепенно увеличивать ток обмотки управления шунта ОУ через интервалы 0,5…1 А, фиксируя его величину и соответствующий ток короткого замыкания трансформатора Iкз.
Полученные данные свести в табл. 3.2. и по ним построить график первой регулировочной характеристики Iкз = f (i о.у).
Таблица 3.2
Первая регулировочная характеристика
№ п/п |
Ток короткого замыкания трансформатора Iкз, А |
Ток в обмотке управления шунта, i о.у, А |
|
|
|
Вторая регулировочная характеристика представляет собой зависимость величины тока короткого замыкания трансформатора Iкз от изменения числа витков вторичной обмотки W2 , т.е. Iкз= f (W2). Для её снятия необходимо регулятором R9 установить минимальный ток внешней цепи (полностью ввести его), нагрузку цепи подключить на первую ступень (клеммы 1-2). Зафиксировать ток iоу. Затем трансформатор перевести в режим короткого замыкания (включить контакторы К1 и К2) и определить Iкз внешней цепи.
Не изменяя величины тока iо.у., переключить внешнюю цепь трансформатора на вторую ступень (клеммы 2 и 3). Это переключение производить при отключенном от сети трансформаторе. Трансформатор включить в режим холостого хода, а затем перевести его в режим короткого замыкания и определить величинуIкзна второй ступени. Таким образом можно получить значения величиныIкзна первой и второй ступенях трансформатора при минимальном токе в обмотке управления магнитного шунта. Полученные данные занести в табл. 3.3 и по ним построить графики.
Таблица 3.3
Вторая регулировочная характеристика
Номер опыта |
Номер ступени трансформатора |
Ток в обмотке управления магнитного шунта i оу, А |
Ток короткого замыкания трансформатора Iкз, А |
|
|
|
|
Проанализировать результаты и сделать выводы.
