При изменении расстояния между шунтами  напряжение холостого хода трансформатора изменяется незначительно (обычно на 2…5в ).

Нагрузка. При нагрузке ток протекает по первичной и вторичной обмоткам трансформатора. Намагничивающие силы этих обмоток создают в магнитопроводе потоки Ф₁и Ф₂. Часть этих потоков рассеивается, образуя потоки рассеяния Ф_р1и Ф_р2(рис. 2.3).

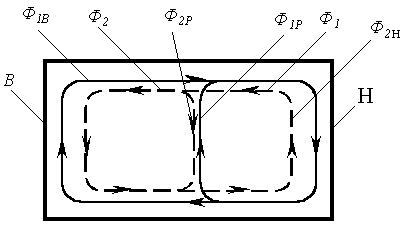

Рис.2.3. Распределение магнитных потоков в трансформаторе при нагрузке

В нижнем ярме магнитопровода /Н/ образуется суммарный магнитный поток Ф_н:

.

При неизменном первичном напряжении U₁поток Ф_ностается практически постоянным.

В верхнем ярме магнитопровода /В/ образуется суммарный магнитный поток

.

Магнитный поток в верхнем ярме зависит от суммарного потока рассеяния и определяет ЭДС трансформатора Е₂при нагрузке

,

где U_д– падение напряжения на дуге, В;I_д- ток дуги, А; Х_т - индуктивное сопротивление трансформатора, Ом.

Короткое замыкание. При коротком замыкании напряжение трансформатора уравновешивается падением напряжения на его индуктивном сопротивлении:

,

где I_к.з. ток короткого замыкания, А.

Пользуясь векторной диаграммой, значения тока и напряжения дуги, тока короткого замыкания можно выразить в аналитической форме:

Эти зависимости показывают, что изменением индуктивного сопротивления трансформатора Х_тможно регулировать режим сварки и величину тока короткого замыкания.

При введении в окно магнитопровода подвижного шунта уменьшается магнитное сопротивление на пути потока рассеяния и он возрастает, увеличивая индуктивное сопротивления трансформатора Х_т. При этом токи дуги и короткого замыкания уменьшаются. При выдвижении магнитного шунта из магнитной системы поток рассеяния и индуктивное сопротивление Х_т трансформатора уменьшаются, а токи дуги и короткого замыкания увеличиваются.

Таким образом, трансформатор СТШ-500 имеет падающую внешнюю вольт-амперную характеристику благодаря увеличенному магнитному рассеянию, обусловленному размещением первичной и вторичной обмоток на значительном расстоянии друг от друга и наличию магнитного шунта. Крутизна вольт-амперной характеристики определяется величиной индуктивного сопротивления трансформатора Х_т.

Оборудование и приборы

1. Сварочный трансформатор СТШ-500.

2. Амперметры, вольтметры, ваттметры, соединительные кабели.

3. Балластные реостаты РБ-301.

4. Техническое описание и инструкция по эксплуатации трансформатора СТШ-500.

Порядок выполнения работы.

1. Ознакомиться с конструкцией и принципом действия сварочного трансформатора СТШ-500.

2. Составить схему испытания сварочного трансформатора, аналогичную приведенной в работе 1 (рис. 1.3).

3. Снять и построить внешние характеристики трансформатора U₂=f(I₂) при трех положениях (двух крайних и среднем) регулятора сварочного тока, выполнив работу в соответствии с аналогичным пунктом 3 работы 1.

4. Снять и построить регулировочную характеристику трансформатора при постоянном сопротивлении нагрузки.

5. Проанализировать полученные результаты и сделать выводы по работе.
