5.2 Трехфазный переменный ток.
Система трех сдвинутых по фазе на 1/3 периода переменных токов называют трехфазным током.
Такой ток можно получить при помощи специального генератора. Рассмотрим его конструкцию.
Рис. 23. Модель трехфазного генератора |
В каждой обмотке (катушке) индуцируется
переменная ЭДС одной и той же частоты,
но моменты прохождения этих ЭДС через
нуль (или через максимум) в каждой из
катушек окажутся сдвинутыми на 1/3 оборота
друг относительно друга, т.к. индуктор
проходит мимо каждой катушки на 1/3
периода позже, чем мимо предыдущей.
По существу, такой генератор представляет
собой соединение в одной электрической
машине трех генераторов переменного
тока, сконструированных таким образом,
что индуцированные в них э.д.с. сдвинуты
друг относительно друга на одну треть
периода. Графическое изображение
трехфазного тока представлено на рис.
24. Любая из фазных обмоток генератора
трехфазного тока является самостоятельным
источником электрической энергии и к ней
может быть подключен свой приемник. В
Рис. 24. График трехфазной ЭДС (трехфазного тока). |
Рис. 25. Несвязанная трехфазная система. |
Рис. 26. Соединение «звезда» четырехпроводной трехфазной системы. |
На практике такие системы не применяют. Фазные обмотки трехфазных генераторов и трансформаторов и приемники электрической энергии соединяют по схеме «звезда» или «треугольник». В таком случае можно обойтись четырьмя и даже тремя проводами.

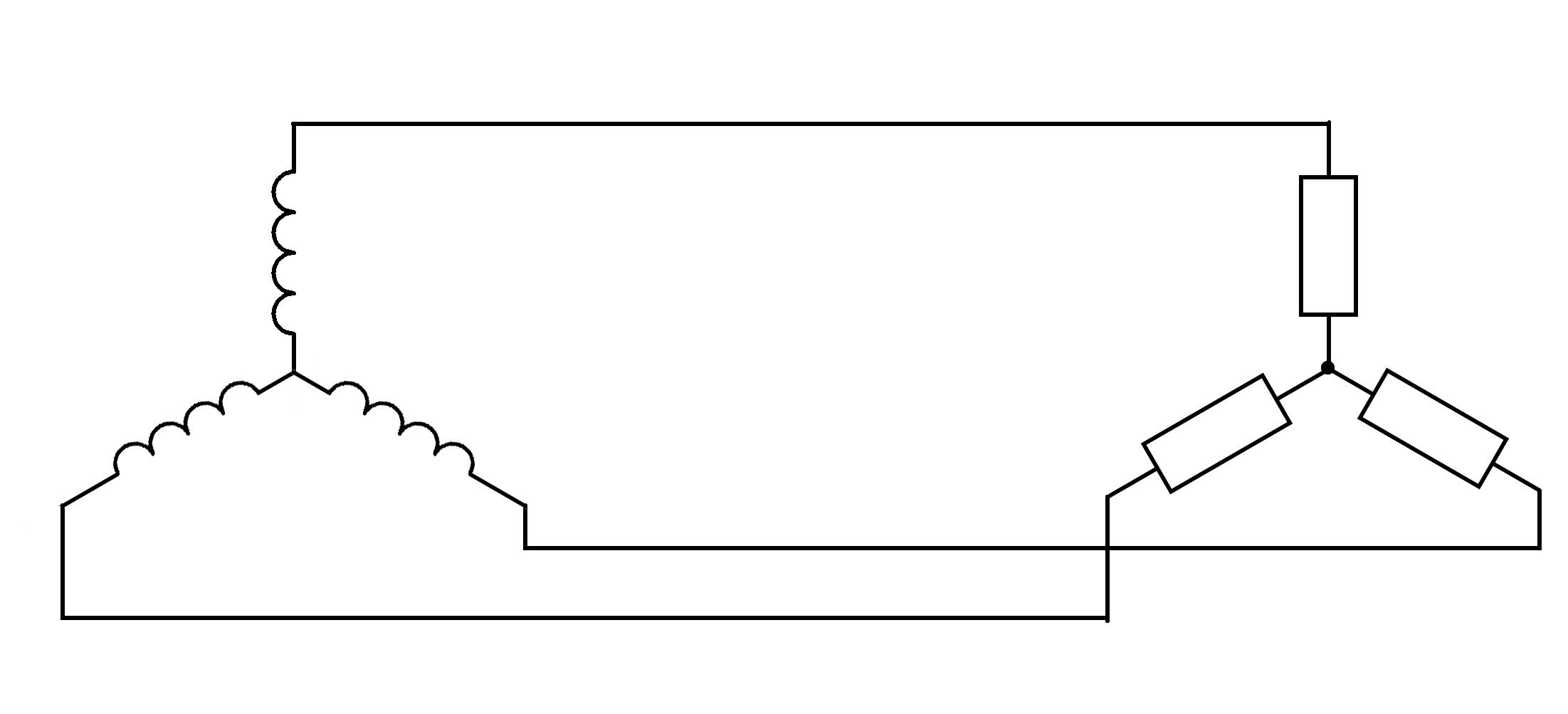

Рис.27. Соединение «звезда» трехпроводной трехфазной системы. |
Рис.28. Соединение «треугольник» трехпроводной трехфазной системы. |
Соединение «звездой»заключается в том, что концы фазных обмоток соединяются в одну точку генератора (рис. 26), которая называется нулевой точкой или нейтралью, и генератор соединяется с приемниками электроэнергии четырьмя проводами: тремя линейными, идущими от начала обмоток, и нулевым или нейтральным проводом, идущим от нулевой точки генератора. Такая система проводки называетсячетырехпроводной.
В случае равномерной нагрузки всех трех фаз генератора, т. е. при приблизительно одинаковых токах в каждой из них, ток в нулевом проводе равен нулю. Поэтому в этом случае можно нулевой провод упразднить и перейти к более экономной трехпроводной системе (рис.27). Все потребители включаются при этом между соответствующими парами линейных проводов и нулевой точкой нагрузки.
При соединении «треугольником» (рис.28) конец каждой обмотки соединен с началом следующей так, что они образуют замкнутый треугольник, а линейные провода присоединены к вершинам этого треугольника.
