Інтерфейс Centronics

Паралельний інтерфейс Centronics був розроблений фірмою IBM для під'єднання до IBM PC пристроїв друку. Інформація про символ, який потрібно надрукувати, передається по восьми лініях одним байтом (вісім бітів паралельно - паралельний інтерфейс), окрім інформації про символи на пристрій друку передаються команди керування, а з пристрою друку - інформація про стан пристрою друку (немає паперу, триває друк документа і т.ін.). Для під'єднання до паралельного інтерфейсу використовують стандартний кабель, на рис. 1.57 зображені розняття цього кабеля з боку системного блоку та з боку пристрою друку, а на рис. 1.58 структура інтерфейсу Centronics

а)

6)

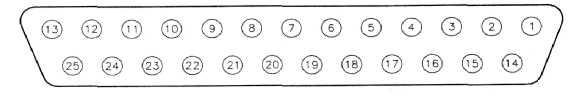

Рис. 1.57. Розняття кабелю інтерфейсу Centronics а) до системного блоку б) до пристрою друку

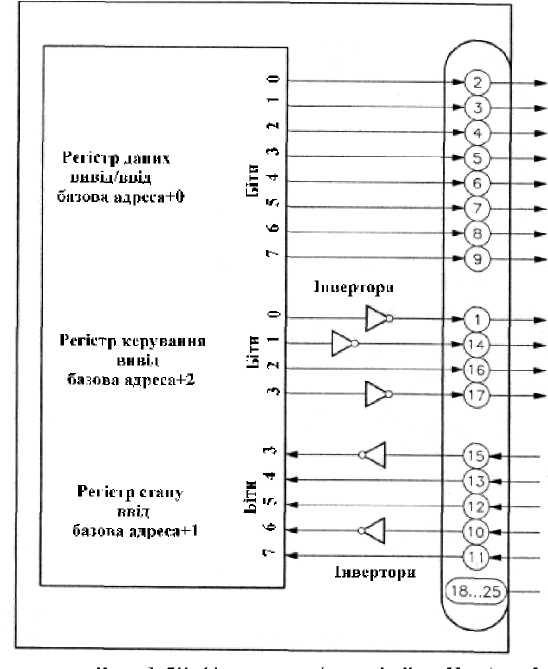

Рис. 1.58. Структура інтерфейсу Centronics

В сучасних системних платах паралельний інтерфейс може працювати в трьох режимах:

SPP (Standard Paralel Port) - стандартний паралельний порт, швидкість виводу даних 100-150 Кбайт/сек.;

ЕРР (Enhanced Paralel Port) - покращений паралельний порт, швидкість виводу даних 1,5-2 Мбайт/сек., можливе під'єднання до 64 пристроїв;

ЕСР (Extended Capability Paralel Port) - паралельний порт з розширеними можливостями, швидкість виводу даних до 4 Мбайт/сек., можливе під'єднання до 128 пристроїв.

Режим, у якому працюватиме ваш паралельний порт, визначається пристроєм друку, який ви використовуєте. Задания режиму паралельного порта здійснюється за допомогою програми Setup. Для використання режимів ЕРР, ЕСР слід придбати спеціальний (більш дорогий кабель). В деяких випадках паралельний порт використовують для під'єднання інших пристроїв (сканерів, пристроїв архівування інформації і т.ін.).

Інтерфейс SCSI (Small Computer System Interface)

Рис. 1.59. Схема з'єднань внутрішніх і зовнішніх SCSI-пристроїв

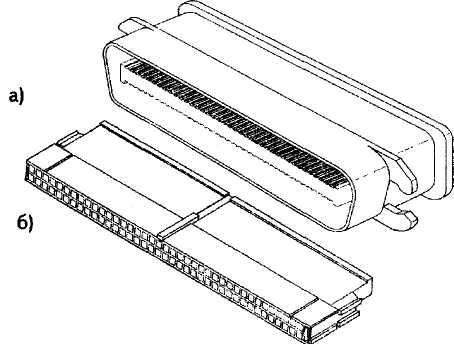

Рис. 1.60. Термінатор SCSI

а) розняття SCSI-пристрою, б) термінатор

Інтерфейс SCSI в ШМ-подібних ПЕОМ у більшості випадків реалізують за допомогою відповідної плати розширення (трапляються системні плати з вбудованим контролером SCSI) і використовують для під'єднання жорстких дисків, пристроїв архівування даних, сканерів і інших пристроїв введення-виведення, які потребують високих швидкостей обміну даними. SCSI-пристрої з'єднують у ланцюжок за допомогою пласких кабелів, кожний пристрій повинен мати оригінальний номер (Ш), на крайніх пристроях потрібно встановлювати термінатори. Роботу SCSI- пристроїв забезпечують відповідними драйверами, які потрібно інсталювати при встановленні SCSI-контролера і SCSI-пристроїв. На рис. 1.59 подана схема з'єднань внутрішніх і зовнішніх SCSI-пристроїв, а на рис. 1.60 теомінатор SCSI

За двадцять років від створення стандарту SCSI пропускна здатність інтерфейсу зросла від 5 Мбайт/сек. до 640 Мбайт/сек. (останнні версії інтерфейсу - Ultral60 SCSI, Ultra320 SCSI, Ultra640 SCSI). Збільшення щільності розташування складових у корпусах серверів (SCSI в основному використовують при побудові серверів) створило потребу у розробці послідовної версії SCSI з тоншим кабелем.

Інтерфейс послідовний

Інтерфейс послідовний використовують для передачі даних послідовно біт за бітом. Використання послідовної передачі даних дозволяє зменшити кількість провідників у кабелі, але ускладнює архітектуру контролера інтерфейсу. Існує кілька стандартів послідовних інтерфейсів.
