1. Исходные данные

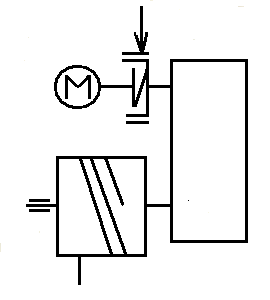

Рисунок 1.1. Схема привода №92
Рисунок 1.2. Схема редуктора №22
2. Подготовка данных для ввода в ЭВМ
Диаметр каната определяется из условия прочности с учетом коэффициента безопасности, устанавливаемого для каждой категории режима.
Диаметр грузового барабана назначаем из условия:
где
е - коэффициент диаметра барабана,
выбираемый в соответствии с нормами
ГОСГОРТЕХНадзора; принимаем
.
Принимаем диаметр барабана равным
Определение частоты вращения барабана
Рассчитаем КПД по формуле:
где
– КПД подшипника;
–
КПД редуктора;
– КПД зубчатого зацепления;
– КПД уплотнения;
Определим мощность привода:
Передаточное отношение редуктора:
где nдвиг– частота вращения электродвигателя;
nбар– частота вращения барабана.
Определим оптимальное передаточное отношение редуктора, для этого составим таблицу.
Таблица №1. Частоты вращение электродвигателя.
|
Тип двигателя |
ncинх, об/мин |
nдвиг, об/мин |
nбар, об/мин |
i |
|
112M2 |
3000 |
2895 |
43.4 |
60.7 |
|
132S4 |
1500 |
1455 |
26 | |
|
132M6 |
1000 |
970 |
22.3 | |
|
160S8 |
750 |
727 |
15.2 |
Выбираем из этой таблицы следующие значения:
i= 26;
nдвиг= 1455 об/мин;
ncинх= 1500 об/мин.
По таблице 24.9 [2] выбираем электродвигатель 132S4/1500:
Мощностью P=8.3 кВт и частотой вращенияn=1500 об/мин.
Определение момента на барабане лебедки
Определим крутящий момент на зубчатом колесе тихоходной передачи:
Определим эквивалентное время работы:
Эквивалентное время работы зависит от режима работы и срока службы.
Для 1 режима работы
- по таблице 8.10[3];
