2.4 Операционное устройство как совокупность операционного и управляющего автоматов.
Как показал академик В.М. Глушков в любом устройстве обработки цифровой информации можно выделить два основных блока – операционный автомат (ОА) и управляющий автомат (УА).

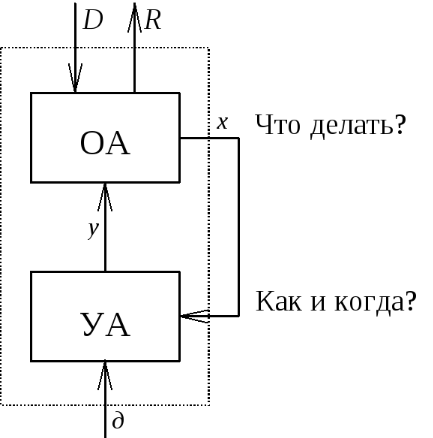

Операционный автомат (ОА) служит для хранения слов информации, выполнения набора микроопераций и вычисления значений логических условий, т.е. операционный автомат является структурой, организованной для выполнения действий над информацией. Микрооперации, выполняемые ОА, задаются множеством управляющих сигналов Y={y1,....,yM}, с каждым из которых отождествляется определенная микрооперация.
Значения логических условий, вычисляемые в операционном автомате, отображаются множеством осведомительных сигналов X={x1,...,xL}, каждый из которых отождествляется с определенным логическим условием. Управляющий автомат (УА) генерирует последовательность управляющих сигналов, предписанную микропрограммой и соответствующую значениям логическим условий. Иначе говоря, управляющий автомат задает порядок выполнения действий в ОА, вытекающий из алгоритма выполнения операций. Наименование операции, которую необходимо выполнить в устройстве, определяется кодом gоперации, поступающим в УА извне. По отношению к УА сигналыg1,...,gh, посредством которых кодируется наименование операции и осведомительные сигналыx1,...,xL, формируемые в операционном автомате, играют одинаковую роль: они влияют на порядок выработки управляющих сигналов Y. Поэтому сигналыg1,...,ghиx1,...,xLотносятся к одному классу – к классу осведомительных сигналов, поступающих на вход УА.
Т.о. любое операционное устройство – процессор, канал ввода-вывода и т.д. – является композицией операционного и управляющего автоматов. Операционный автомат, реализуя действия над словами информации, является исполнительной частью устройства, работой которого управляет управляющий автомат, генерирующий необходимые последовательности управляющих сигналов.
Операционный и управляющий автоматы могут быть определены своими функциями – перечнем выполняемых ими действий.
Функция ОА определяется следующей совокупностью сведений:
1) множеством входных словD={d1,...,dH}, вводимых в автомат в качестве операндов;
2) множеством выходных словR={r1,...,rQ}, представляющих результаты операций;
3) множеством внутренних словS={s1,...,sN}, используемых для представления информации в процессе выполнения операций. Можно считать, что входные и выходные слова совпадают с определенными внутреннимиDS, RS.
4) множеством микрооперацийY={ym}, реализующих преобразованиеS=m(s) над словами информации, гдеm– вычисляемая функция;
5) множеством логических условийX={xi}, гдеxi=i(si) иi– булева функция;
Порядок выполнения действий во времени определяется в форме функций управляющего автомата.
Функция управляющего автомата – это операторная схема алгоритма (микропрограммы), функциональными операторами которой являются символы у1,...,уm, отождествляемые с микрооперациями, и в качестве логических условий используются булевы переменныех1,...,хL. Операторная схема алгоритма наиболее часто представляется в виде граф-схемы алгоритма (ГСА). ГСА определяет вычислительный процесс последовательно во времени, устанавливая порядок проверки логических условийх1-хLи порядок следования микрооперацийу1-уm.
