2. Способы соединения обмоток трехфазных генераторов
В обмотках трехфазного генератора индуктируются синусоидальные ЭДС, сдвинутые по фазе на 1200:
,
,
,
Между собой фазные обмотки генератора могут соединяться по двум различным схемам: звездой () и треугольником ().
При соединении в звезду концы фазных обмоток (фаз) генератора соединяются в общую точку N, которая называется нулевой или нейтральной, а начала обмоток служат линейными выводами генератораА,В,С(рис. 88).

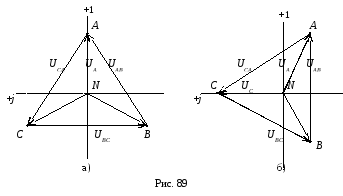

Векторная диаграмма напряжений трехфазного генератора при соединении его фазных обмоток в звезду показана на рис. 89а, б.
В трехфазном генераторе различают фазные и линейные напряжения. Фазными называются напряжения между началами и концами фазных обмоток или между одним из линейных выводов А, В, Си нулевым выводомN. Фазные напряжения равны фазным ЭДС:UА=ЕА, UВ=ЕВ, UС=ЕС (индексNпри фазных напряжениях опускается, так какφN = 0). Линейными называются напряжения между двумя линейными выводамиА, В, С. Линейные напряжения равны векторной разности двух фазных напряжений:UАВ =UА UВ; UВС =UВ UС;UСА =UС UА .
При расчете трехфазных цепей комплексным методом фазные и линейные напряжения генератора представляются в комплексной форме, при этом один из векторов системы принимают за начальный и совмещают его с вещественной осью, а остальные вектора получают начальные фазы согласно их углам сдвига по отношению к начальному вектору. На рис. 89а показан вариант представления напряжений трехфазного генератора в комплексной форме, когда за начальный вектор принимается фазное напряжение фазы А. В этом случае фазные напряжения генератора в комплексной форме получат вид :,,, линейные напряжения:,,.
На рис. 89б показан другой вариант представления напряжений трехфазного генератора в комплексной форме, когда за начальный вектор принимается линейное напряжение UAB. В этом случае фазные напряжения генератора в комплексной форме получат вид:,,, линейные напряжения:,,.
Из геометрии рис. 5 получаем соотношение между модулями линейного и фазного напряжений: UЛ = 2UФcos 300=2UФ=UФ.
Обмотки трехфазного генератора теоретически можно включать по схеме треугольника. В такой схеме конец каждой предыдущей фазы соединяется с началом последующей, а точки соединения служат линейными выводами генератора (рис. 90).
При соединении фаз в треугольник в его контуре действует сумма фазных ЭДС: = еАВ + еВС + еСА. В реальных трехфазных генераторах технически невозможно обеспечить равенство нулю для суммарной ЭДС. Так как собственные сопротивления обмоток генератора малы, то даже незначительная по величине суммарная ЭДС0 может вызвать в контуре треугольника уравнительный ток, соизмеримый с номинальным током генератора, что привело бы к дополнительным потерям энергии и снижению КПД генератора. По этой причине обмотки трехфазных генераторов запрещается соединять по схеме треугольника.
Номинальным напряжением в трехфазной системе называется линейное напряжение. Номинальное напряжение принято выражать в киловольтах (кВ). Шкала номинальных трехфазных напряжений, применяемых на практике, имеет вид: 0,4; 1,1; 3,5; 6,3; 10,5; 22; 35; 63; 110; 220; 330; 500; 750. На потребительском уровне номинальное трехфазное напряжение может указываться в виде отношения UЛ ⁄ UФ, например:UЛ ⁄ UФ = 380 ⁄ 220 В.
