4. Приведение моментов инерции и масс
Считая кинематическую цепь привода абсолютно жесткой, принимаем приведенный к валу двигателя момент инерции как сумму моментов инерции и масс элементов кинематической схемы:
J=Jд+Jмпу+(mc+mз)ρ2=0,035+0,005+(65+3) 0,0003872=0,0420 кг-м2;
где Jд - сумма моментов инерции двигателя и элементов кинематической схемы, имеющих ту же скорость, кг-м2;
Jмпу - приведенный к валу двигателя момент инерции механического передаточного устройства;
mc - масса стола ( определяется ориентировочно с учетом выбранных габаритов стола), кг;
mз - масса заготовки (выбирается произвольно), кг;
ρ=Smax/ωнд =1,7/60/73,3=0,000387- радиус приведения:
Smax - максимальная скорость подачи, м/с;
ωнд- требуемая максимальная скорость двигателя, 1/с:
5. Функциональная схема электропривода. Выбор схемы преобразователя

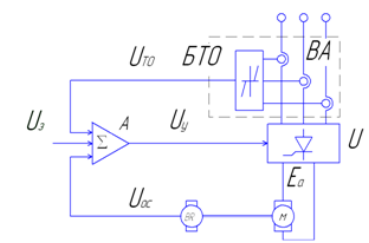

Функциональная схема электропривода с двигателем постоянного тока, с тиристорным преобразователем напряжения, обратной связью по скорости и отсечкой по току показана на рис. 4. Использованы следующие обозначения
БТО -блок токовой отсечки,
ВА - защита от перегрузок с датчиками тоа,
А - тиристорный преобразователь,
М - двигатель постоянного тока,
BR - датчик скорости (тахометр),
∑ - суммирующий усилитель.
Рис. 4
Обоснуем использование элементов функциональной схемы для реализации условий, поставленных в исходных данных к проекту.
Аргументированный выбор схемы преобразователя предполагает обращение к [2]-.[5].
Мощность двигателя 1,1 кВт, поэтому выберем трёхфазных нулевой выпрямитель. Схема (рис, 5), данные выберем из [1] табл. 1 стр. 8.
Рис. 5
Кс=U2/Eα0=0,86 - коэффициент схемы - отношение напряжения вторичной обмотки трансформатора U2 к наибольшей величине выпрямленной ЭДС Еа; Кп= Uп/Eα=0,52- коэффициент пульсаций, определяется переменной составляющей выпрямленного напряжения Uп;
Kт=I2/Iα=0,58- коэффициент загрузки тиристоров по току - отношение действующего значения линейного тока вторичной обмотки силового трансформатора I2 к току нагрузки Iα;
Кн= UBmax/Eα0=2,09 - коэффициент загрузки тиристоров по напряжению - отношение максимального обратного напряжения на вентиле UBmax к Еа0;
Ks =Sт/Iα/Еα =1,35-коэффициент использования трансформатора - отношение мощности силового трансформатора St к мощности выпрямленного тока;
m=3 - число пар вентелей.
6. Расчёт параметров силового трансформатора и выбор вентилей
Требуемое напряжение вторичной обмотки
U2T = UHKcKαKRK3=44∙0,86∙1,2∙ l,05∙1,1= 52,44В (8)
где Кс - коэффициент схемы;
Кα - коэффициент запаса, учитывающий принцип управления тиристорными группами. Для реверсивных приводов с совместным управлением Кα=1,2;
KR - коэффициент запаса, учитывающий падение напряжения в вентилях, KR=l,05;
Кз - коэффициент запаса, учитывающий возможное снижение напряжения в сети, Кз=1,1.
Действующее значение тока вторичной обмотки
I2=IHKтKi= 31∙0,58∙1,08=19,42 A (9)
где Kj - коэффициент, учитывающий отклонение формы тока от прямоугольной, Kj=l,05 -1,1.
Требуемая мощность трансформатора, Вт,
Sтт =UHIHK23K2αKsKR=44∙31∙1,12∙1,22∙1,35∙1,05=3368,88Вт~3,4кВт (10)
По рассчитанным значениям Sтт и U2T в [1] по приложению 4 выбирается трансформатор, у которого номинальная мощность ST > Sтт, напряжение вторичной обмотки U2>=U2т.
Тип ТТ-6: номинальной мощности Sт=6кВт, U2=104В.
Выбор вентилей производится по среднему значению тока через вентиль и максимальному значению обратного напряжения.
Среднее значение тока вентиля
Iв=Iн/m=31/3=10,3A (11)
Максимальная величина обратного напряжения, прикладываемого к вентилю,
UBmax=EaeKHK3KRKa=120,9∙2,09∙1,1∙1,05∙1,2 =350,3В (12)
где Eae=U2/Кc=104/0,86=120,93В
Выберем мощный триодный тиристор УПВК-50 с принудительным воздушным охлаждением класс 2,0 (обратное напряжение 600В), прямой ток до 50А. Общее количество - 6 штук.
