оператор БЛА

Казанский Национальный Исследовательский Технический Университет –

Казанский Авиационный Институт (КНИТУ-КАИ) им. А. Н. Туполева

Зачетное задание по дисциплине

«Инженерная психология»

Выполнил: студент группы 5101

Волков Михаил.

Проверил: Новиков С.В.

Г. Казань, 2012

1. Проектирование деятельности

Цель работы – спроектировать рабочее место оператора, дистанционно управляющего ударным беспилотным летательным аппаратом(БЛА).

Оператор будет работать в ВВС(Военно-Воздушных Силах) Российской Федерации. Итак, наш оператор БЛА на своём Рабочем месте дистанционно получает снимки с камер БЛА. Далее он отправляет эту информацию на обработку и анализ.

Рабочий день оператора БЛА не должен длиться более 8 часов с получасовым перерывом. По моему мнению оператор должен работать через день. На станции предусмотрена столовая для сотрудников, комната отдыха, уборная и душевая кабина.

Помещение для оператора БЛА соответствует санитарным нормам.

2. Выбор отображаемых параметров.

Наш оператор контролирует процесс полета БЛА, а именно: управляет им, исследует местность, получает информацию с датчиков, камер наблюдения. По необходимости он может нанести удар по цели. Для того, чтобы операция БЛА прошла успешно, нужно следить за параметрами самолета.

Во-первых, камера наблюдения.

Во-вторых, на пульт приходят показания датчиков высоты, набора скорости, объем топлива, температура двигателя, тахометр, скорость, положение БЛА относительно горизонта, готовность вооружения БЛА, карта местности с возможностью масштабирования.

3. Информационная модель

В зоне главного внимания оператора находится большой монитор(примерно 25 дюймов), отображающий изображение с камеры БЛА.

Если поднять голову чуть выше главного монитора, то оператор увидит монитор, отображающий место положения БЛА.

Если опустить голову чуть ниже главного монитора, то оператор может наблюдать датчики состояния БЛА.

Датчики состояния БЛА и монитор, отображающий местность находятся в зоне периферического зрения.

Так же на рабочем месте нашего оператора(справа от него)находится джойстик управления БЛА, оснащенный кнопкой запуска вооружения самолета.

Так же клавиатура, необходимая оператору для ввода координат, второй джойстик(слева от него),необходимый для набора высоты.

4.Общая схема расположения датчиков.

На пульте управления БЛА есть три приборных блока (блок А , блок Б и блок В).

Блок А-камера наблюдения.

Блок Б-карта местности.

Блок В-датчики состояния БЛА, клавиатура, джойстики.

Рис. 1. Приборы блоков А , Б и В

Рис.2.датчики состояния БЛА.

Приборы имеют вид привычный для восприятия и считывания информации.

На экранах располагается интерфейс программы:

1.Главный монитор:

2.Второй монитор:

5. Проектирование рабочего места

Рабочее место оператора БЛА я проектирую с учетом потребностей в комфорте и эстетическом удовольствии от работы. Начнем, пожалуй, с мелких деталей, переходя к более масштабным.

Начнем с того, что рабочее место я предполагаю разместить в кабине, площадью около 15-20 квадратных метров. По моему мнению пульт должен стоять ближе к окну кабины. Не стоит заставлять всю комнату аппаратурой, т.к. оператору тоже нужно немного свободного пространства.

Предметы первой необходимости (аптечка, огнетушитель, кнопка оповещения при чрезвычайных ситуациях) находятся в кабинете в пределах досягаемости. Рядом с ним находится тумбочка с личными вещами оператора. После того как беспилотник выполняет свое задание и возвращается на базу оператор может немного передохнуть, а именно: почитать книгу, выпить чашку чая(кофе),послушать музыку и т.д.

Перед находится компьютер, с помощью которого осуществляется его работа. Компьютер используется исключительно в служебных целях.

Мониторы и пульт управления БЛА расположены под углом наклона 15 °. Место работы оператора устроено так, что в рабочем положении суставы нашего оператора расположены под прямым углом. Кресло откидывается на 30 ° вперед и на 30 ° назад, чтобы оператор чувствовал себя комфортно.

Для оператора возможна смена рабочей позы.

Мониторы расположены на правильном от глаз расстоянии (75 см).

Связь с внешним миром, со штабом осуществляется с помощью телефона либо с помощью рации.

Свойства рабочей комнаты(кабинета) оператора:

1)освещенность(нормальная)

2)шумоизоляция

3)климат-контроль(либо кондиционер)

4)окраска стен и потолка(приятный и спокойный цвет)

Кроме того, что я перечислил, считаю, что в кабинете должен находится какой-нибудь цветок(желательно кактус, т.к. он поглощает излучения, исходящие из аппаратуры.)Для красоты можно поставить на подоконник пару горшков с цветами, чтобы оператор чувствовал себя «как дома».

6. Эскиз рабочего места:

Рис. 6. Эскиз рабочего места. Вид сверху

Зеленая линия показывает радиус оптимальной досягаемости оператора

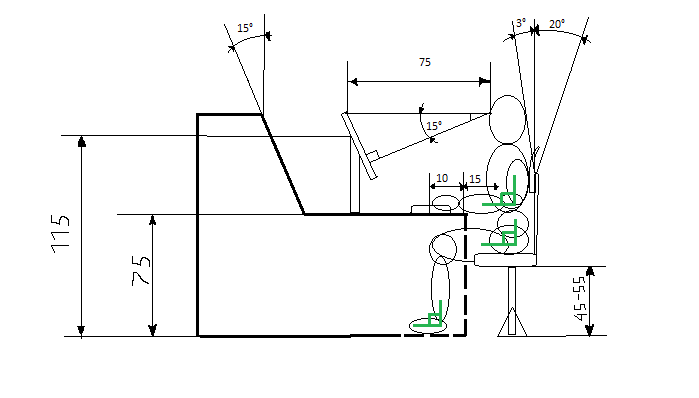

Рис. 7. Эскиз рабочего места. Вид сбоку

Рис. 8. План помещения-кабины с рабочим местом метеоролога

Рис. 9. Рисунок рабочего места оператора-метеоролога
