7. Нажать ОК.

Теперьможно соединить(наложить заплатку) два тела вместе.

Операция Заплатка позволяет соединить листовое тело переменной формы с листовым или твердым телом.

8.Выбрать в главном меню Вставить Комбинировать

Заплатка (если в меню данный элемент отсутствует, то выбрать в главном меню Инструменты Настройка, перейти на вкладку Команды, перейти в раздел Вставить Комбиниро-

вать, перетащить элемент Заплатка в соответствующий раздел главного меню или на панель Элемент).

Телом построения является тело, которое будет модифицировано.

9.Выбрать четырехугольное листовое тело.

Телом-инструментом является тело, которое будет присоединяться к телу построения, т.е. являться заплаткой.

10. Выбрать обрезанное сферическое листовое тело. Вектор нормали направлен наружу сферического тела. Для

того чтобы удалить область под сферической выпуклостью, необходимо поменять направление вектора.

11. Нажать Сменить направление.

381

Опция Грань направления инструмента используется, если необходимо соединить одну грань тела-инструмента с гранями тела-построения.

12. Нажать ОК.

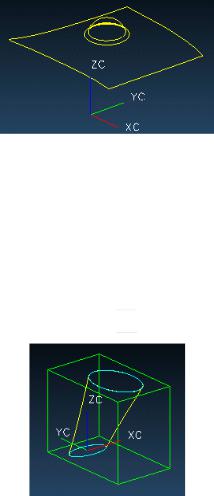

Теперь к модели можно применить и другие операции, например, скругление ребра между выпуклостью и четырехугольным листом.

13. Самостоятельно создать скругление, показанное на рисунке.

14. Закрыть файл детали patch_1.

3.15.2. Создание с помощью заплатки отверстия сложной формы

Создадим в блоке с помощью кармана из листового тела отверстие сложной формы. Такое отверстие также можно создать с помощью операции Обрезка тела.

Шаги

1.Открыть в папке Parts файл детали patch_2.

2.Выбрать Начало и раздел Моделирование.

382

3.На панели выбрать в главном меню Вставить Комби-

нированные тела Заплатка.

Одним из требований при создании Заплатки является то, что ребра поверхности-инструмента должны находиться от граней тела построенияна расстояниине большем, чем заданный Допуск.

Создание Заплатки по отверстию позволяет создать в листовом теле отверстие особой формы, которое нельзя создать обычной операцией Отверстие.

4.На шаге Цель выбрать блок.

5.На шаге Инструмент и выбрать листовое тело, проходящее сквозь твердое тело.

6.В разделе Настройки включить опцию Сделать отвер-

стие в исходном теле.

7.Нажать OK.

Листовое тело с помощью заплатки создает в блоке отверстие эллиптической формы.

8.Стиль закраски установить в Закрашенный.

9.Закрыть файл детали patch_2.

3.15.3. Создание скруглений с помощью заплатки

Создадим на твердом теле скругление с помощью заплатки из листового тела. Затем заменим эту заплатку на другую.

Шаги

1.Открыть в папке Parts файл детали patch_4.

2.Выбрать Начало и раздел Моделирование.

383

Урок 3.16. Масштабирование тела

В данном уроке рассматривается использование операции Масштабирование тела, с помощью которой можно увеличить или уменьшить выбранную деталь. Рассматривается:

равномерное масштабирование;

осесимметричное масштабирование;

общее масштабирование.

3.16.1. Равномерное масштабирование тела

Рассматривается равномерное масштабирование модели относительно ее РСК. Это означает, что модель будет увеличена (или уменьшена) во всех направлениях в заданное одним масштабным коэффициентом число раз.

Шаги

1.Открыть в папке Parts файл детали scale_uniform.

2.Выбрать Начало и раздел Моделирование.

3.На панели Элемент нажать Масштабирование тела или выбрать в главном меню Вставить Смещение/масштаб

Масштабирование тела.

4.Выбрать тип масштабирования Равномерно.

5.Выбрать твердое тело.

386

Отметим, что в Навигаторе детали отобразилась операция

Масштабирование тела (9).

11.Закрыть файл детали scale_uniform.

3.16.2.Осесимметричное масштабирование тела

Осесимметричное масштабирование позволяет изменить модель вдоль оси масштабирования (ось симметрии тела) и вдоль двух других перпендикулярных к ней направлений.

Шаги

1.Открыть в папке Parts файл детали scale_axis.

2.Выбрать Начало и раздел Моделирование.

3.Установить Стиль закраски в Каркасное с затененными ребрами.

Поскольку модель вытянута вдоль оси и имеет цилиндрическую форму, то можно масштабировать ее относительно оси цилиндра.

4.На панели Операции с элементом нажать Масштабирование тела или выбрать в главном меню Вставить Смещение/масштаб Масштабирование тела.

5.Выбрать тип масштабирования Осесимметричная.

6.Выбрать твердое тело.

Для выполнения масштабирования необходимо задать точку, от которой будут откладываться оси масштабирования.

7.Активировать шаг ОсьмасштабаиопциюЗадатьвектор.

8.Выбрать ребро отверстия на передней грани.

388

Ссылочная точка создастся в центре выбранной окружности (показана крестиком).

Далее нужно указать ссылочную ось, вдоль которой будет выполнено масштабирование. Опция Ссылочная ось доступна только при Осесимметричном типе масштабирования. По умолчанию это ось ZC рабочей системы координат (РСК). Изменить ссылочную ось можно с помощью опции Задать вектор.

9.Активировать шаг ОсьмасштабаиопциюЗадатьвектор.

10.Нажать кнопку Меню вектора и выбрать в списке

Ось YC.

Для Осесимметричного типа масштабирования задается два коэффициента масштабирования: вдоль оси масштабирования

и в других направлениях.

Коэффициент масштабирования Вдоль оси масштабирует модель вдоль оси, выбранной в качестве ссылочной. Коэффициент масштабирования Другие направления задает масштабирование в направлении других двух осей.

11.В поле Вдоль оси ввести коэффициент масштабирова-

ния 1.05.

12.В поле Другие направления ввести коэффициент масштабирования 1.01.

13.Нажать ОК.

Поскольку были заданы малые коэффициенты масштабирования, изменения в модели можно и не заметить, однако это

389

можно проверить с помощью инструмента Расстояние (выбрать

вглавном меню Анализ Измерение расстояния).

14.Закрыть файл детали scale_axis.

3.16.3. Общее масштабирование тела

Общее масштабирование тела позволяет изменить модель в направлениях XC, YC и ZC с разным коэффициентом масштабирования для каждого направления.

В этой модели бобышка позиционирована с помощью двух координатных плоскостей, расположенных по центру блока. Далее с помощью операции Оболочка создано тонкостенное твердое тело. Длина всей модели 100 мм, ширина 75 мм. В данном примере выполняется масштабирование модели: в 1.01 раз в направлении ZC, в 1.04 раз в направлении YC и в 1.06 раз в направлении XC.

Шаги

1.Открыть в папке Parts файл детали scale_general.

2.Выбрать Начало и раздел Моделирование.

3.На панели Операции с элементом нажать Масштабирование тела или выбрать в главном меню Вставить Смещение/масштаб Масштабирование тела.

Тип масштабирования Общий основан на задании трех коэффициентов масштабирования: в направлении XC, YC и ZC.
