ция позволяет создавать уклон с разными углами наклона при одном объекте.

Уклон От ребер выполняется вдоль указанного направления от заданных ребер на заданный угол. Данная опция полезна, если указанные ребра не принадлежат плоскости, нормальной к заданному направлению. Также можно создать уклон с переменным углом.

Уклон Касательно к граням создает уклон с заданным углом касательно к выбранной грани. Угол используется для определения изоклинальной кривой, которая используется в качестве ссылки.

Уклон По ребрам разъема позволяет создать наклонные грани от ссылочных ребер там, где линия разделения не лежит в нейтральной плоскости.

3.6.1. Создание уклона из плоскости

Шаги

1. Открыть в папке Parts файл детали draft_exm_1.

2.Выбрать Начало и раздел Моделирование.

3.На панели Элемент нажать Уклон или выбрать в глав-

номменю Вставить Конструктивный элемент Уклон.

321

На нижней грани детали созданы два отверстия. Создадим для них уклон.

4. В диалоговом окне Уклон выбрать Из плоскости. Вначале необходимо задать направление уклона. На модели

оно представляется вектором, от которого впоследствии будет отсчитываться угол уклона. Для литых деталей данный вектор обычно параллелен направлению выдавливания.

5.Нажав MB2, принять заданное по умолчанию положительное направление вдоль оси ZC.

Далее зададим плоскость, на которойбудетначинатьсяуклон.

6.Убедиться, что активирован шаг Выберите плоскость.

7.Выбрать нижнюю грань детали.

В окне ввода по умолчанию задан угол наклона, равный 10 градусам. Нам необходим меньший угол уклона отверстий.

8. В поле Угол 1 ввести 5.

Далее необходимо выбрать грани, для которых будет сделан уклон.

9.Убедиться, что активирован шаг Грани для уклона.

10.Включить опцию Разрешить просмотр.

11.Выбрать оба отверстия.

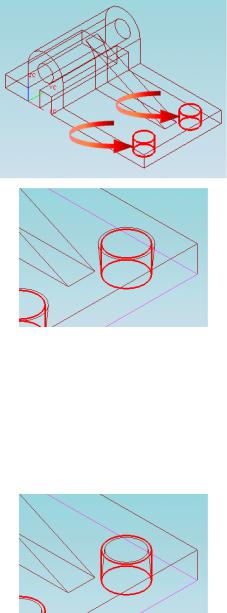

При просмотре видно, что выбраны оба отверстия и уклон делает отверстия больше. Допустим, что нам нужно сделать с помощью уклона отверстия меньше, поэтому необходимо изменить направление уклона.

322

3.6.2. Создание уклона от ребер

Шаги

1. Продолжить выполнение примера в том же файле детали

(draft_exm_1).

Допустим, нам необходимо создать уклон от двух ребер, показанных на рисунке ниже. Если сделать уклон Из плоскости, то уклон ребра ближе к основанию детали может быть сильнее, чем нужно. Поскольку необходимо, чтобы расстояние между ребрами в вершине уклона оставалось постоянным, то лучше использовать уклон От ребер.

2.На панели Элемент нажать Уклон или выбрать в глав-

номменю Вставить Конструктивный элемент Уклон.

3.В диалоговом окне Уклон выбрать От ребер.

4.Нажав MB2, принять заданное по умолчанию положительное направление вдоль оси ZC.

Для контроля расстояния между ребрами необходимо выбрать два ребра грани.

5.Убедиться, что активирован шаг Неподвижные ребра.

6.Выбрать два ребра, показанных на рисунке ниже. Оставим заданный по умолчанию угол уклона.

При просмотре можно видеть будущую форму детали с по-

строенным уклоном.

324

3.6.3. Создание уклона касательно к граням

Шаги

1.Продолжить выполнение примера в том же файле детали

(draft_exm_1).

Создадим уклон касательно к цилиндрической поверхности поворотного башмака. В данном случае можно использовать ук-

лон Касательно к граням.

2.Нажать MB3 и в контекстном меню выбрать Ориентация

вида Изометрия.

3.На панели Элемент нажать Уклон или выбрать в глав-

номменю Вставить Конструктивный элемент Уклон.

4.В диалоговом окне УклонвыбратьКасательно кграням.

5.Нажав MB2, принять заданное по умолчанию положительное направление вдоль оси ZC.

6.Убедиться, что активирован шаг Касательные грани.

7.На панели выбора установить фильтр Одиночная грань.

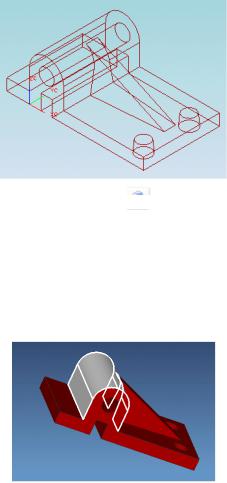

8.Выбрать показанные на рисунке грани.

326

9.В поле Угол 1 ввести 5.

10.Нажать ОК.

Три плоские грани получили уклон, оставаясь при этом касательными к цилиндрической грани.

11. Закрыть файл draft_exm_1.

3.6.4. Создание уклона по ребрам разъема

Шаги

1. Открыть в папке Parts файл детали draft_exm_2.

2.Выбрать Начало и раздел Моделирование.

3.На панели Элемент нажать Уклон или выбрать в глав-

номменю Вставить Конструктивный элемент Уклон.

327

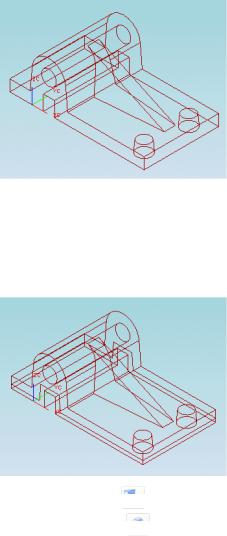

4. В диалоговом окне Уклон выбрать По ребрам разъема. Далее необходимо поменять направление вектора, поскольку он совпадает с направлением оси ZC, что нам в данном случае не

нужно.

5. В окне Уклон разделе Направление вытягивания на-

жать Сменить направление.

Теперь вектор указывает в направлении –ZC.

6.Убедиться, что активирован шаг Постоянная плоскость.

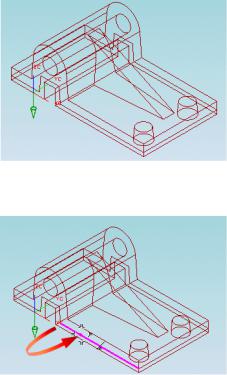

7.Выбратьточку на переднем ребре, какпоказанонарисунке.

Постоянная плоскость определяется плоскостью, которая нормальна к выбранному направлению и проходит через указанную точку.

Для того чтобы создать линии разъема, на данной модели была выполнена функция разделения четырех внешних ребер

(Вставить Обрезка Обрезка поверхности).

328

8.Убедиться, что активирован шаг Ребра разъема.

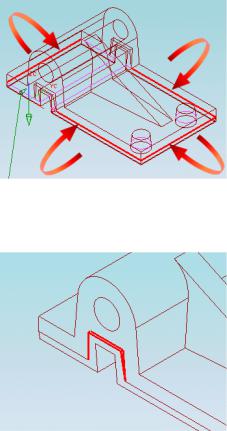

9.Выбрать четыре ребра, как показано на рисунке.

10.В поле Угол 1 ввести 10.

11.Нажать ОК.

Можно видеть, что вокруг паза были созданы новые грани.

12. Закрыть файл draft_exm_2.

Урок 3.7. Уклон тела

В данном уроке рассматривается, как сделать:

двусторонний уклон;

уклон от наивысшей точки;

заполнение пустой области.

329

Операция Уклон тела в основном применяется в деталях, получаемых литьем. Уклон тела можно создавать как от плоских, так и от кривых поверхностей.

3.7.1. Двусторонний уклон

Шаги

1.Открыть в папке Parts файл детали body_taper_1.

2.Выбрать Начало и раздел Моделирование.

Создадим уклон от верхней и нижней грани модели к координатной плоскости, расположенной посередине блока. Затем, управляя положением линии разъема, отрегулируем уклон.

330
