Содержание

с.

Введение 5

  1. Техническое задание на проектирование приспособления 6

  2. Разработка схемы установки заготовки 8

  3. Разработка эскизных вариантов приспособлений 9

  4. Расчёт пропускной способности приспособлений 10

  5. Экономическое сравнение вариантов конструкций 11

  6. Расчёт зажимного усилия 12

  7. Расчёт основных характеристик силового механизма 13

  8. Выбор силового привода 14

  9. Расчёт на точность выполняемого размера 15

  10. Разработка эскиза сборочного чертежа 16

  11. Описание работы приспособления 17

Заключение 18

Список использованных источников 19

Введение

Цель данной курсовой работы по «Технологической оснастке» заключается в разработке приспособлений для различных видов обработки заготовок. Кроме этого, данная курсовая работа представляет собой подготовительную работу для дипломного проекта.

В данной курсовой работе мы должны спроектировать станочное приспособление для обработки двух отверстий: сверления, зенкерования и нарезания резьбы. Необходимо спроектировать и проанализировать несколько приспособлений, таким образом будет возможно определить оптимальный экономический эффект производства, что в условиях современного производства очень важно. После выбора наиболее экономического приспособления рассчитать основные его характеристики: основные характеристики силового механизма, силовой привод, точность размера и т.д. Все характеристики спроектированного приспособления должны соответствовать условиям данного производства.

1.Техническое задание на проектирование приспособления

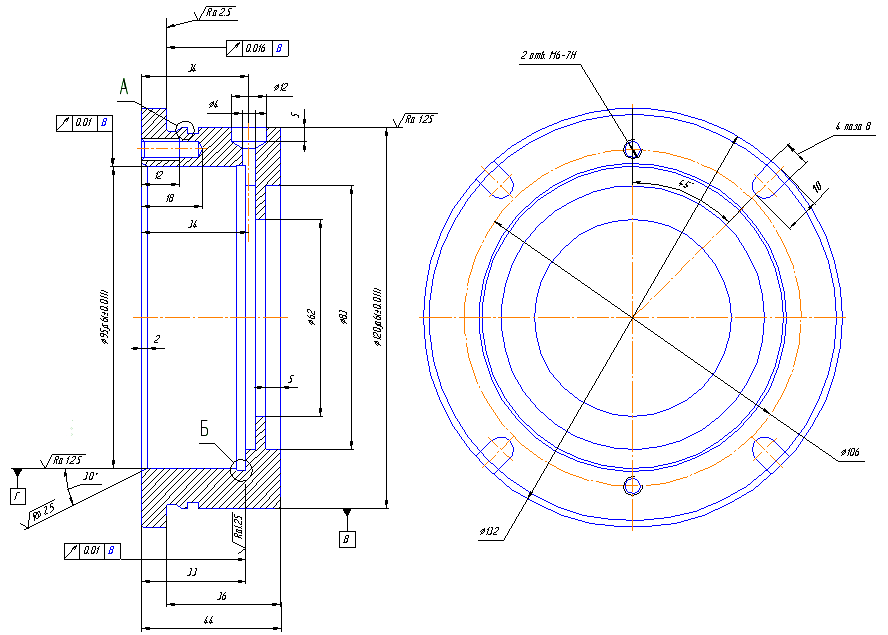

Спроектировать приспособление для сверления, зенкования и последующего нарезания резьбы в детали(стакан) 2 отверстий Ø6 на диаметре 106 мм в детали “Стакан”.

Исходные данные:

Годовая программа выпуска – 10000шт;

Тип производства – серийное;

Работа двухсменная;

Материал детали – Сталь 45

Масса детали – 0,175кг;

Принимаем станок вертикально-сверлильный модели 2Н125.

Режущий инструмент:

- Сверло Ø5 из быстрорежущей стали Р6М5 с цилиндрическим хвостовиком, ступенчатое, для одновременного снятия фаски и сверления под резьбу М6[2, с.137, табл. 40] .

- Метчик короткий для метрической резьбы Ø6 [2, с.222, табл. 136].

Материал режущей части инструментов – Р6М5.
