3.1 Обозначение величин
Прежде
чем начинать расчёт опишем величины в
нём участвующие. Условимся, что параметр
со штрихом (например:
)
будет означать расчётное значение, то
есть при расчётной температуре наружного
воздуха
=
-28ºС.
–текущая
(любая) температура наружного воздуха;
–расчётная
температура отапливаемых помещений.
Поскольку самая высокая температура,
требуемая в помещениях абонентов, это
18ºС (жилые и общественные здания), то
=
18ºС. Это незначительно повысит нагрузку
на отопление и значит
тоже;
t1, t2 – температуры вторичного по отношению к сетевой воде теплоносителя;
–температура
сетевой воды в подающем трубопроводе.
В зоне качественного регулирования
определяется температурой перед
отопительными установками
.
Минимальный уровень, как уже было сказано
70ºС;
,
,
,
– температура сетевой воды после
отопительных установок, после калориферов,
после установок ГВС и в обратном
трубопроводе соответственно;
–температура
воды в стояке местной отопительной
системы после смешения на вводе (после
элеватора);
–средняя
температура в отопительном приборе
местной системы;
–эквивалент
расхода (здесь
–
расход,
–
теплоёмкость (для воды ≈ 4,19 кДж/(кг·ºС));
,
– относительные тепловая нагрузка,
эквивалент расхода;
3.2 Расчет температур воды в отопительных системах с зависимым присоединением
В основе расчета температур воды в отопительных системах с зависимым присоединением расчета закладывается закон изменения отопительной нагрузки от температуры наружного воздуха [3]:
,
где:
безразмерная
удельная тепловая нагрузка отопительной
установки;
водяной
эквивалент cетевой воды, Вт/К;
температура
воды в подающей линии,
.
Температура воды в подающей линии тепловой сети
;
(3.1)
где
– относительная отопительная нагрузка
при любой температуре наружного воздухаtн,
оС.
–расчетная
разность температур в отопительных
приборах, оС
–расчетный
перепад температур в тепловой сети, оС
–расчетный
перепад температур теплоносителя в
отопительных приборах, оС
Относительная отопительная нагрузка при любой температуре наружного воздуха
,
где
-
текущая температура наружного воздуха
- принимается равной -28; -22; -18; -12; -6;0; 2; 8
°C.
Вычислим тепловую нагрузку при каждой из перечисленных температур. Полученные значения относительной тепловой нагрузки сведены в Таблицу 3.1.
Расчетная разность температур в отопительных приборах
Расчетный перепад температур в тепловой сети
Расчетный перепад температур теплоносителя в отопительных приборах
оС.
Тогда по формуле (4.1) получаем
°C;
Аналогично производится расчёт температуры сетевой воды перед отопительной системой при остальных температурах наружного воздуха. Полученные значения сведены в Таблицу 2.3.
Температура воды на выходе из отопительной системы
;
(3.2)
°C;
Аналогично производится расчёт температуры воды на выходе из отопительной системы при остальных текущих температурах наружного воздуха. Полученные значения сведены в Таблицу 3.1.
Температура воды после смесительного устройства (элеватора)
,
(3.3)
°C;
Аналогично производится расчёт температуры воды после смесительного устройства при остальных текущих температурах наружного воздуха. Полученные значения сведены в Таблицу 3.1, температурные графики на рисунке 3.5.
При
>
регулирование отопительной нагрузки
не осуществляется
Таблица 3.1 Результаты расчётов регулирования отопительной нагрузки
-
tтек, ºС
, ºС
, ºС
, ºС
-28
1
115
70
95
-22
0,869565217
103,9377075
64,80727267
86,54640311
-18
0,782608696
96,44937784
61,23198654
80,79720393
-12
0,652173913
85,0151635
55,66733742
71,97168524
-6
0,52173913
73,2850764
49,80681553
62,85029379
-4,4
0,486956522
70,09644677
48,18340329
60,35731634
0
0,391304348
61,16628047
43,55758482
53,34019351
2
0,347826087
57,01517153
41,36299762
50,05864979
6
0,260869565
48,49223471
36,75310428
43,27484341
8
0,217391304
44,09147836
34,30886966
39,74365227
При
= -4,4 ºС имеем
= 70ºС, то есть тот предел температуры,
который обусловлен требованиями к
температуре воды в местах водоразбора,
иначе говоря – это координаты точки
излома на температурном графике.

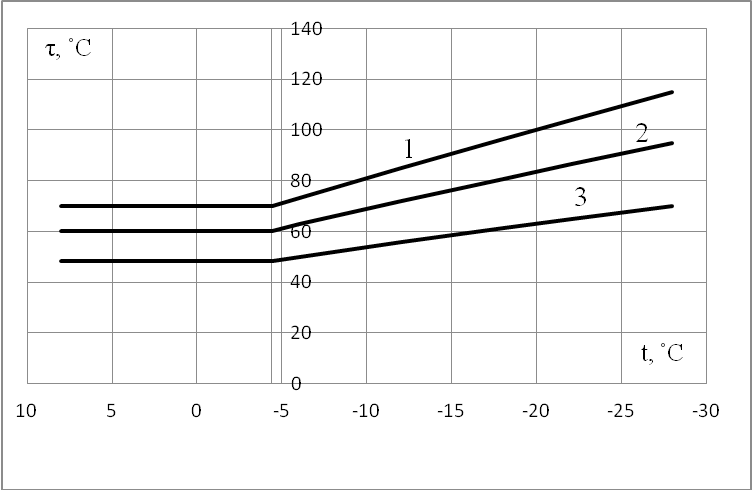

Рисунок.3.3Температурный график регулирования отпуска теплоты
1-температура воды в подающем трубопроводе;
2-температура воды после смесительного устройства;
3-температура воды в обратном трубопроводе.
