12.1.2.2 Защита от термических ожогов
Мероприятия
для предотвращения ожоговых травм в
зонах обслуживания должно сводится к
покрытию изоляционными материалами
конструкций и трубопроводов с греющими
теплоносителями. Изолировать необходимо
только те поверхности оборудования и
трубопроводов, которые находятся в
непосредственной близости к рабочей
зоне. В качестве тепловой изоляции
должен использоваться вспененный
полиуретан, покрытый снаружи защитным
слоем. Конструкция основного и покровного
слоя выбираем в зависимости от диаметра
трубопроводов, размера оборудования,
условий прокладки. Все эти мероприятия
позволяют обеспечить температуру
поверхности в пределах допустимой нормы
(температура поверхности изоляции
≤45
°С [12])и защитить обслуживающий персонал
от тепловых ожогов.
Произведем в качестве примера оценку температуры на поверхности паропровода высокого давления.
Наружный диаметр паропровода Dнар=89 мм. Температура поверхности паропровода tн=170 °С, температура воздуха внутри помещения tо=18 °С.
Коэффициент теплоотдачи наружной стенки теплопровода воздуху
,
(12.2)
где
–
скорость движения воздуха,
=
0,3 м/с [2].
Вт/м2∙К.
Наружный диаметр изоляции
,
(12.3)
где
–
толщина изоляционного слоя, принимаем
=50
мм.
м.

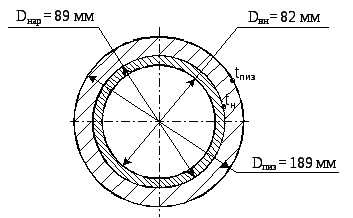

Рисунок 12.1 – Схема тепловой изоляции
Удельный тепловой поток
.
(12.4)
С другой стороны
.
(12.5)
Приравниваем правые части уравнений (12.4) и (12.5)
,
,
,
°С.
Температура на поверхности изоляции 33,46 °С получилась ниже допустимой, равной 45°С, следовательно, данная изоляция обеспечит безопасность.
12.1.2.3 Профилактика механических травм
Получение механических травм обслуживающим персоналом котельной возможно от:
– вращающихся частей оборудования;
– неосторожного обращения с инструментом и приспособлениями при ручных работах.
Для предотвращения получения механических травм обслуживающим персоналом котельной должно быть предусмотрено:
– ограждение вращающихся частей оборудования;
– периодическая проверка знаний правил техники безопасности и правил технической эксплуатации обслуживающим персоналом.
12.1.2.4 Обеспечение электробезопасности
Одно из важнейших требований электробезопасности – недопустимость случайного прикосновения человека к токоведущим частям электрооборудования. Для предотвращения этого электропроводка должна быть расположена в коробах, в котельной должны быть ограждены токоведущие части специальными заграждениями, кроме этого должны быть установлены спецзнаки и нанесены соответствующие разметки в опасных местах.
В котельной электрооборудование находится под напряжением 380 В. В качестве заземлителя используют естественный заземлитель – фундамент.
Выполним оценку сопротивления заземляющего устройства.
Удельное эквивалентное сопротивление земли, [27]
, (12.6)
где р1, р2 – удельное электрическое сопротивление верхнего и нижнего слоя соответственно, Ом∙м;
α, β – безразмерные коэффициенты;
h1 – толщина верхнего слоя земли, м;
S – площадь фундамента, S =360 м2.
Принимаем р1=300 Ом∙м, р2=50 Ом∙м, h1=0,05 м, α=3,6, β=0,1 [27].
Ом∙м.
Сопротивление растекания тока
, (12.7)
Ом.
Сопротивление заземляющего устройства 1,39 Ом получилось ниже допустимого, равного 4 Ом, следовательно, заземлитель обеспечивает безопасность, то есть условия труда выполняются.
