Билет №34

1. Представьте схему плана 9-этажного трехсекционного жилого дома, возводимого в объемно-переставной опалубке в поперечно-стеновой конструктивной системе с шагом несущих стен 6 м.

1 – навесные трехслойные панели;2 – штукатурка по сетке и минераловатным матам;3 – лифты.Цифры в кружках:1 – спальня;2 – кухня;3 – сан.узел;4 – прихожая;5 – тамбур.На рис. 1. изображена только одна блок-секция для более четкого отображения. Для трехсекционного здания ее надо отксерить трижды.

Билет №34 №2Привести схему армирования монолитной железобетонной внутренней стены.

Билет №34 №2/1

1 – пространственный каркас пересечения стен, 2 – плоские каркасы у граней проемов, 3 – простр. каркас перемычки

В монолитных стенах края проемов дополнительно армируются.

В месте соединения продольных и поперечных монолитных стен возникают сдвигающие усилия, они воспринимаются в основном бетоном. Арматура в месте соединения ставится конструктивно.

Основная рабочая арматура класса А400. Для поперечных стержней каркасов – А240.

Перемычка над проемом армируется 2-мя плоскими каркасами К1 с запуском каркаса в стену не менее 20 диаметров продольной рабочей арматуры и не менее 0,5 м.

Билет№34 №3Понятие о висячих сваях и сваях-стойках. Определение несущей способности висячих свай по таблицам СНИП (практический метод).

По характеру передачи нагрузки на грунт сваи подразделяются на висячие сваи и сваи-стойки.

К сваям-стойкам относятся сваи, прорезающие толщу слабых грунтов и опирающиеся на практически несжимаемые скальные или мало сжимаемые грунты (крупнообломочные грунты с песчаным заполнителем, глины твёрдой консистенции). Свая-стойка практически всю нагрузку на грунт передаёт через нижний конец, так как при малых вертикальных перемещениях сваи не возникают условия для проявления сил трения на её боковой поверхности (рис.1,а). Свая-стойка работает как сжатый стержень в упругой среде, её несущая способность определяется или прочностью материала сваи, или сопротивлением грунта под её нижним концом.

К висячим сваям относятся сваи, опирающиеся на сжимаемые грунты. Под действием продольного усилия N висячая свая получает вертикальные перемещения, достаточные для возникновения сил трения между сваей и грунтом. В результате нагрузка на основание передаётся как боковой поверхностью сваи, так и её нижним концом (рис.1,6). Несущая способность висячей сваи определяется суммой сопротивления сил трения по её боковой поверхности и грунта под остриём.

Расчёт нес.способностивертик. нагруженных висячих свай производится, как правило, только по прочности грунта, так как по прочности материала сваи она всегда заведомо выше.

Расчёт по таблицам СНиП 2.02.03-85, широко применяемый в практике проектирования и известный под назв. "практич. метода", позволяет определять несущую способность сваи по данным геологических изысканий.

Метод базируется на обобщении результатов испытаний большого числа обычных и специальных свай вертикальной статической нагрузкой, проведенных в различных грунтовых условиях с целью установления предельных значений сил трения, возникающих между сваей и окружающим грунтом, и предельного сопротивления грунта под её концом, В результате составлены таблицы расчётных сопротивлений грунтов, которые позволяют определить сопротивление боковой поверхности и нижнего конца свай и, просуммировав полученные значения по формуле (1), найти её несущую способность F_α:(1) где γ_с – коэффициент условий работы сваи в грунте; γ_cr, γ_cf – коэффициенты условий работы грунта соответственно под нижним концом и на боковой поверхности сваи, учитывающие влияние способа погружения сваи на расчётное сопротивление грунта;

R – расчётное сопротивление грунта под нижним концом сваи, принимаемое по таблицам СНиП;

А – площадь поперечного сечения сваи;

f_i – расчётноё сопротивление i-го слоя грунта основания по боковой поверхности сваи, принимаемое по таблице СНиП;

h_i – толщина i-го слоя грунта, соприкасающегося с боковой поверхностью сваи (рис. 1).

В формуле (1) первое слагаемое представляет сопротивление нижнего конца сваи, второе - сопротивление боковой поверхности.

Билет№34 №4Изложите технологию возведения здания, указанного в вопросе №1.

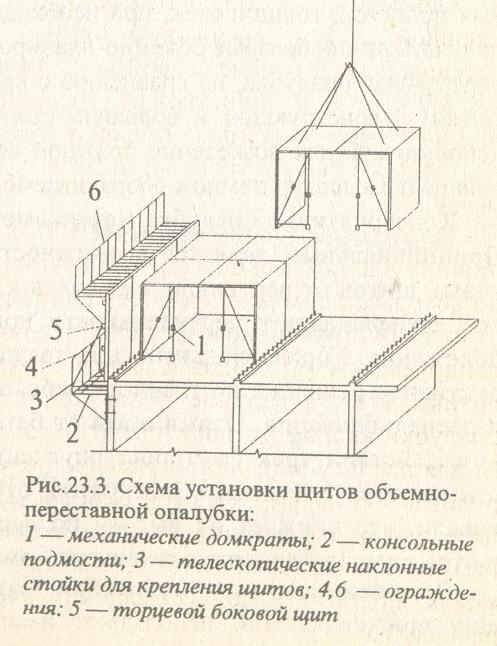

Объемно-переставную опалубку применяют для одновременного бетонирования поперечных стен и междуэт. перекрытий. Опалубочный блок из готовых П-образных секций собирают на всю ширину здания. Секции устанавливают на путь из швеллеров (перемещение). Боковые панели служат внутренней опалубкой стен, а верхние – перекрытия. При бетони-и предыдущего этажа одновременно или с небольшим разрывом во времени бетонируют и цоколи стен след.этажа высотой 15-20 см и выпуском ар-ры на 30-40 см для сопряжения с армат. каркасами стен. На новом рабочем горизонте осущ-ют разбивку осей стен, разметку мест установки секций опалубки, при необх-тиустр-во маяков стен. Перед установкой опалубку очищают, смазывают, проверяют сост-е механизмов и соединений. Опалубку подают краном и устан-ют в соотв-и с рисками. После установки тоннеля на всю длину приступают к установке простр. каркасов армир-я стен на всю высоту этажа (длиной до 6 м). Каркасы подают краном и соединяют с выпусками ар-ры. Затем устан-ют торцевой боковой щит на спец. консольные подмости, кот. жестко прикреплены к констр-ям нижележащего этажаю Для образ-я оконных и дверных проемов на опал-ке закрепляют спец. вставки.На пов-ть туннеля уклад-ют АРМ.каркасы перекрытий, кот. связывают с каркасами стен.Бет.смесь укладывают между туннелями опалубки (стены), делают технол. перерыв 40-60 мин, затем бетонируют перекрытия. После того как бетон набрал распал. прочность опалубку демонтируют, не разбирая на сост. эл-ты (мелкими секциями с выкаткой на выносные подмости, через спец. оставленные проемы в перекрытиях и др.)

Билет№34 №4/1Изложите технологию возведения здания, указанного в вопросе №

Билет №34 №5Приведите схему потока с разным ритмом работы бригад (на 5-ти захватках при работе 4-х пригад).

Вертикальная ось m – количество захваток, горизонтальная ось t – время (рабочие дни)

Билет №34 №6Как используя сметную документацию ( и какую)на строительство жилого дома, определить его договорную цену.

Договорная цена на строительство – цена устанавливается подрядчиком и заказчиком при заключении договора подряда или по результатам торгов, конкурсов за выполнение СМР.

Договорная цена включает в себя:

- сметную стоимость СМР (локальная смета);

- прочие работы и затраты (затраты на временные здания и сооружения, зимнее удорожание работ и т.д.);

- прочие работы, поручаемые подрядчику заказчиком (проектно-изыскательские работы и пр.);

- резерв на непредвиденные работы и затраты;

- производственные риски.

Основа договорной цены – сметная стоимость СМР.

Исходные данные – ППР, локальная смета  объектная смета.

Билет№34 №7Методы проведения реконструктивных работ на действующем предприятии .

Организационные и технологические отличия в производстве СМР по сравнению с новым строительством весьма существенны и вызывают большие трудности как на стадии проектирования производства работ, так и в процессе их осуществления.

К таким специфическим особенностям прежде всего следует отнести:

□стесненность строительной площадки и ограниченность фронта работ;

• совмещение СМР с производственной деятельностью реконструируемого предприятия, или, - в другом варианте - необходимость разделения рабочего времени между двумя основными участниками;

• отличный от нового строительства набор работ подготовительного периода;

• индивидуальность объемно-планировочных и конструктивных решений реконструированных объектов;

• значительные объемы разнородных, рассредоточенных имелкообъемных работ, выполняемых вручную;

• методы отдельных работ, характерные для реконструкции:усиление, демонтаж и снос зданий (сооружений) полностьюили частично, закрытые способы прокладки коммуникаций иДр.

Фактор стесненностипроявляется в ограничении фронта работ и возможностей использования строительной техники, трудности в доставке и складировании необходимых ресурсов в зоне работ и, как следствие, снижение производительности труда и увеличение продолжительности строительства, что в результате приводит к повышению стоимости СМР. Иногда различают внутреннюю и внешнюю стесненность, где первое ха­рактеризует непосредственно фронт работ, а второе - условия работы на площадке строительства.

Совмещение СМР с процессом эксплуатации возможно в двух ос­новных вариантах:

□ реконструкция с остановкой основного производства;

□ реконструкция без остановки

Виды реконструкции могут различаться по объему выполняемыхСМР и степени сложности.

Билет№34 №7/1

По объему работ различают малую и полную реконструкцию. Для производственных объектов малая реконструкция - это переустройство отдельных цехов с заменой оборудования, т.е. техническое перевооружение. В жилищно-гражданском строительстве объектом является отдельное здание.

При полной реконструкции переустраивается весь комплекс пред­приятия или происходит комплексное обновление районов застройки. Смысл такого деления в различных требованиях к проектной документации: при полной (коренной) реконструкции требуется ТЭО или проект и сводная смета; для малой - достаточно иметь проект и объектную (или локальную) смету.

По степени сложности различают три категории: несложные, сложные и особо сложные. Этот признак используется для характеристики проектных решений и условий производства СМР.

К несложным объектам относят типовые здания с типовыми конструкциями в условиях обычной стесненности, в зданиях, освобожденных на период производства СМР.

К объектам средней сложности относят несколько нетиповых или одно индивидуальное здание, имеющее частично индивидуальные конст­рукции в условиях небольшой стесненности площадки. Работы производятся в действующем предприятии с ограниченными во времени перерывами; инженерные сети нуждаются в частичной защите и небольшом объеме переделке.

К особо сложным объектам относят большое здание с нетиповыми объемно-планировочными решениями или большое число различных зданий с индивидуальными конструкциями и необходимостью работ по усилению оснований, фундаментов и несущих конструкций. Имеется в виду большая плотность застройки работ в условиях продолжающейся эксплуатации предприятия и обеспечивающих его сетей.
