Билет № 32

1. Выполнитре поперечный разрез спортивного зала с несущими кирпичными стенами и покрытием по двухшарнирнымдощатоклееным аркам с затяжкой L₀=24м, Н₀=9,6м. Покажите послойную конструкцию покрытия.

Размеры «1)» по горизонтали 680, по вертикали 200.

2. Изложите принципы расчета двухшарнирнойдощатоклееной арки с затяжкой. Проведите сравнение двухшарнирных и трехшарнирных арок кругового очертания с точки зрения статического расчета, условий сборки, перевозки и монтажа. Изобразите опорный узел арки с затяжкой.

Арка рассчитывается на след.нагрузки: 1. постоянная, 2. снеговая по всему пролету, 3. снеговая по закону треугольника на всем пролете, 4. снеговая по закону треугольника на половине пролета, 5. снеговая по всему пролету по закону косинуса.

Последовательность расчета:

1. Проверяются сочетания нагрузок и выбираются наихудшие

2. Определяют расчетные усилия M, N, Q в сечении с макс. изгибающим моментом:

; ;

3. Производят расчет по прочности (определяют напряжения в арке):

, .

4. Проверяют устойчивость плоской формы деформирования: .

	двух	трех
Расчет	сложнее	проще
Сборка	Проще	Сложнее
Превозка	Сложнее	Проще
Монтаж	проще	сложнее

3. Термическое закрепление грунтов. Область применения и методы контроля качества работ.

Термическое закрепление применяют для упрочнения маловлажных пылевато-глинистых грунтов, обладающих газопроницаемостью.

Сущность метода термической обработки заключается в том, что через грунт в течение нескольких суток пропускают раскалённый воздух или раскалённые газы. Под действием высокой температуры отдельные минералы, входящие в состав скелета, оплавляются. В результате этого образуются прочные водостойкие структурные связи между частицами и агрегатами грунта. Отметим, что температура газов, которыми производится обработка грунта, не должна превышать 750...850°С. Если температура газов окажется выше, стенки скважин оплавляются и становятся газонепроницаемыми.

Существуют различные способы, оборудование и технологические схемы термического закрепления. Одна из наиболее распространённых технологий заключается в следующем.

Пробуривают скважины диаметром 100...200 мм, которые закрывают специальными керамическими затворами. В затворе оборудуется камера сгорания, к которой подают топливо (горючие газы, соляровое масло и т.п.) и воздух под давлением.

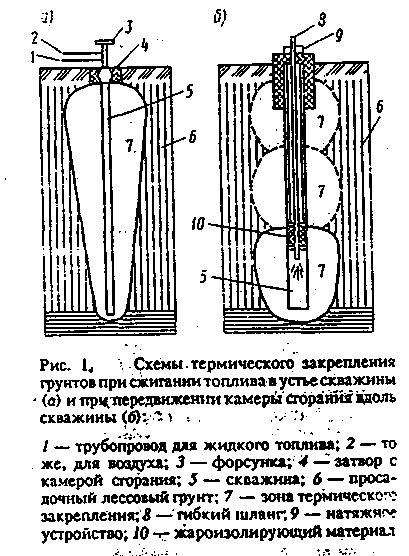

Термическая обработка производится непрерывно в течение 5...12 суток, в результате чего получается упрочнённый конусообразный массив грунта диаметром поверху 1,5...2,5 м (рис.1,а). Образуется как бы коническая свая из обожжённого непросадочного грунта с прочностью до 10 МПа.

Применяется также другая технология, которая за счёт передвижения камеры сгорания позволяет сжигать топливо в любой части скважины, в результате чего можно создавать обожжённые грунтовые массивы (термосваи) постоянного сечения или с уширениями (рис.1,6).

Грунты обжигают в виде отдельных грунтостолбов под фундаменты колонн промышленных цехов или гражданских зданий, а в некоторых случаях производят обжиг грунтового массива в основании всего здания. В этом случае грунтостолбы размещают таким образом, чтобы обожжённые упрочнённые зоны соприкасались между собой.

Контроль процесса термического закрепления сводится к определению количества тепла, которое прошло через скважину в окружающий грунт. После окончания работ отбирают образцы обожжённого грунта и испытывают их в лабораторных условиях. При термическом закреплении массива в виде отдельных термосвай рекомендуется испытание опытных свай статической нагрузкой. При сплошном обжиге грунтов в основании, когда грунтостолбы соприкасаются друг с другом, испытывают обожжённый массив штампами площадью не менее 10000 см².

4. Изложите технологические особенности каменной кладки стен рассматриваемого здания; организацию рабочего места, транспортирование материалов к месту работ и т.д.

Рабочее место каменщика или звена включает участок возводимой стены, пространство, где размещаются рабочие, необходимые материалы, инструмент и приспособления. Рабочее место может находиться на земле, на междуэтажных перекрытиях, на рабочих подмостях и на лесах.

Так как высота стен составляет 9,6 м при выполнении кирпичной кладки необходимо использовать леса. Рабочее место каменщика или звена включает в себя участок возводимой стены, рабочую зону, зону складирования материалов, транспортную зону.

1. Рабочая зона

2. Зона складирования материалов

3. Транспортная зона

Рабочее место должно находиться в зоне действия монтажного крана.

Кирпич перевозят пакетным способом на поддонах или контейнерным.

Пакетный способ. Основным приспособлением при этом способе является поддон-щит из досок, обшитый с торцов стальными уголками с приваренными крюками. Кирпич после обжига со специальных тележек перегружают на поддоны, которые кранами устанавливают на автомобили. На рабочее место каменщиков кирпич подают с помощью металлических футляров, которые надевают сверху на поддоны и скрепляют с крюками. Кирпич на поддоны лучше укладывать «в елочку», в этом случае получают надежно связанный пакет, для которого не требуются ограждающие конструкции.

При контейнерном способе на заводе кирпич укладывают в универсальный контейнер с деревометаллическим поддоном. Футляр контейнера после доставки кирпича к месту работ складывают и возвращают на завод.

Изготовление раствора производят на заводах или централизованных растворных узлах. На приобъектных растворосмесительных установках приготовление раствора допускается при малой потребности.

Обычно раствор перевозят самосвалами, авторастворовозами и в бункерах-раздатчиках. Доставленный на объект раствор выгружают в устройство для механического перемешивания и подают на рабочее место в бункерах, бадьях или растворонасосами.

Кладку выполняют ярусами высотой 0,8-1,2 м.

Рабочее место должно находиться в зоне действия монтажного крана.

5. Каковы основные функции и задачи диспетчерской службы?

Диспетчеризация – особая форма управления, предусматривающая обособление в отдельную централизованную службу функций оперативного руководства строительным производством и соответствующую этой форме совокупность методов и технических средств управления.

Основной задачей диспетчеризации является обеспечение планомерного и ритмичного выполнения СМР.

Функции диспетчерской службы вытекают из основного содержания оперативно-диспетчерского управления строительством и могут быть представлены по этапам управленческого цикла в следующем виде:

1. Сбор, передача, обработка и анализ оперативной информации о ходе выполнения СМР, поступающей от организаций и подразделений, а также о допущенных отклонениях от графиков работ.

2. Участие в рассмотрении недельно-суточных графиков СМР, поставок материалов, работы механизмов и транспорта.

3. Контроль за выполнением недельно-суточных графиков всеми подрядными организациями, промышленными и транспортными предприятиями треста, внешними поставщиками и другими участниками производства, обеспечение постоянного взаимодействия общестроительных, специализированных и других организаций и подразделений, участвующих в строительстве.

4. Оперативное регулирование хода производства, координации работ, решение текущих вопросов, передача исполнителям оперативных распоряжений руководства.

5. Проведение ежедневных диспетчерских совещаний.

6. Подготовка рапорта руководству о выполнении сменно- и недельно-суточных графиков.

Кроме того, диспетчерская служба подготавливает и участвует в оперативных совещаниях, проводимых руководством, контролирует диспетчерские службы подведомственных организаций, координирует действия производственных подразделений в аварийных ситуациях и т.д.

6. Перечислите виды цен на строительные материалы. Укажите, какие виды затрат следует включать в стоимость «франко-строительная площадка» для деревянных конструкций.

Франко – это вид цены в строительстве.

1. франко – территория завода-изготовителя (оптовая цена материала);

2. франко – транспортное средство на трритории завода-изготовителя (оптовая цена + цена погрузки в тр. ср-во);

3. франко – вагон станция отправления (опт.цена + погрузка + доставка до ст. отправления + погрузка в вагоны);

4. франко – вагон станция назначения (… + затраты по доставке до конечной станции);

5. франко – приобъектный склад (… + затраты по доставке на стр. площадку).

7. Особенности строительной продукции.

Строительную продукцию характеризует ряд отличительных особенностей: стационарность — в процессе возведения зданий и сооружений большинство рабочих и орудий труда перемещаются, а сами здания и сооружения неподвижны; крупноразмерность и массоемкость — возводимые здания и сооружения имеют, как правило, значительные габариты и массу; многообразие — возводимые здания и сооружения различаются по производственным и эксплуатационным характеристикам, форме, размерам н внешнему облику, расположением по отношению к дневной поверхности земли и др.; разнообразие предметов труда — при возведении здании и сооружений применяют самые различные материалы, полуфабрикаты, детали и изделия; различные природно-климатические условия — здания и сооружения возводят в различных геологических, гидрологических и климатических условиях.
