.pdfнадежно различаются две релятивистские однозарядные частицы, движущиеся на расстоянии 1 мкм друг от друга, т. е. у ядерных фотоэмульсий пространственное разрешение следов частиц при мерно в 1000 раз лучше, чем в камерах Вильсона. Соответственно область энергий, в которой могут проводиться методом ядерных эмульсий исследования взаимодействия частиц, аналогичные ис следованиям, проводимым с камерой Вильсона, может быть рас ширена примерно в 1000 раз, т. е. до 101 5 эв.
Объединение фотоэмульсионного метода с ионизационным калориметром дает возможность проводить все исследования, традиционные для метода ядерных фотоэмульсий, при известной энергии первичной частицы. В принципе развитие этого метода может дать возможность с помощью ядерных эмульсий изучать взаимодействия частиц ультравысоких энергий с любыми атомны ми ядрами и использовать магнитное поле для измерения импуль сов рожденных частиц (см. гл. I X ) .
Сложность объединения ионизационного калориметра с фото эмульсионным методом заключается в том, что ионизационный калориметр является детектором мгновенного действия — он выдает информацию о частице высокой энергии в момент ее паде ния на ионизационный калориметр; ядерная же эмульсия являет ся неуправляемым регистратором частиц непрерывного действия. Она накапливает все следы, оставленные частицами, прошедшими через нее за время сохранения чувствительности или за время экспозиции (при отсутствии регрессии — исчезновения скрытого изображения). Такая особенность является очень ценным качест вом, когда ищутся редкие новые явления и процессы с неизвестны ми признаками. Эта особенность становится большой помехой, когда изучаются редкие явления с известными признаками. В этом случае длительная «память» фотоэмульсий приводит к боль шому фону от всех частиц космических лучей, которые к иссле дуемому явлению отношения не имеют.
Мы пошли по пути, который заключается в том, чтобы с по мощью управляемого детектора провести селекцию события (лпиня), регистрируемого ядерной фотоэмульсией, и с помощью того же детектора определить координаты этого события в ядерной фотоэмульсии. Такой метод был назван методом контролируемых ядерных фотоэмульсий [28].
Естественно, что возможности обнаружения искомых явлений в ядерной фотоэмульсии существенно определяются фоном этих явлений в эмульсии и точностью локализации этих явлений с по мощью управляемых детекторов.
В самом деле, если интенсивность тех явлений (частиц, лив ней), которые по внешним признакам похожи на те, которые долж ны быть найдены по указаниям управляемых детекторов, обо
значить |
через /ф см^сек'^-стер-1, то за время |
экспозиции Тъ |
на |
единице |
поверхности будет зарегистрировано |
Пф фоновых |
яв |
лений, где Пф = /фГд см~г стер*1. |
|
|
Для того чтобы среди всех этих явлений обнаружить одно, интересующее экспериментатора и зарегистрированное управляе мым детектором, который указал координаты х, у и углы (азиму тальный ф и зенитный 0) искомого явления с точностями, соответ ственно, Ах, Ау, Дф и Д9, необходимо, чтобы вероятность обнару жения случайного явления на площадке AS = АхАу в телесном угле AQ = sin 9 Дф Д9 была много меньше 1, т. е.
/ф7Л) AS AQ = Пф AS AQ 1. |
(3.1) |
Соотношение (3.1) является основным для успешного сочета ния любых неуправляемых детекторов непрерывного действия с управляемыми детекторами (в том числе и с ионизационным ка лориметром), дающими координаты для поиска явлений в детекто рах непрерывного действия. Из соотношения (3.1) видно, что чем более редкие ЯВЛеНИЯ МЫ будем ИСКаТЬ (ЧЄМ МеНЬШе фон Пф), тем -более грубым целеуказанием можно ограничиться.
2. Объединение |
камеры |
Вильсона гі искровой |
камеры с ионизационным |
калориметром |
Камера Вильсона, как средство наблюдения взаимодействий, •обладает рядом качеств, определяющих область ее применения для изучения частиц космических лучей высоких энергий.
К положительным сторонам этого детектора относится воз можность использования любой мишени (из легкого или тяжелого вещества), что позволяет изучать характеристики взаимодействия в зависимости от атомного номера ядра мишени. Камера Вильсо на, помещенная в магнитное поле, дает возможность измерять импульсы (в ограниченном диапазоне) вторичных заряженных ча стиц, рожденных во взаимодействии. Камера Вильсона, как уп равляемый детектор, легко может быть объединена с ионизацион ным калориметром.
Отрицательной стороной камеры Вильсона является недостаточ ное пространственное разрешение частиц ливня и небольшая точ ность определения координат траектории частицы, ограничиваю щая интервал измеряемых импульсов рожденных частиц.
В зависимости от качества работы камеры Вильсона разреше
ние может меняться. |
|
|
Для оценок примем, |
что достижимое пространственное разре |
|
шение |
составляет ^ 0,5 |
мм. Тогда при высоте камеры Вильсона |
50 см |
вторичные частицы с импульсами ^ 3 • Ю 1 1 эв/с не разой |
дутся в камере на достаточное расстояние, чтобы быть зареги стрированными как разные частицы. Это будет приводить к про счету числа частиц, генерированных при энергии первичной частицы Е0 ^ 101 2 эв.
Точность измерений угла вылета вторичных частиц относитель но первичной частицы составляет в камере Вильсона ж 0,5°.
Такой |
угол характерен для вторичных частиц |
с импульсом |
3 - Ю 1 0 |
эвк. Таким образом, измерение угловых |
характеристик |
вторичных частиц также ограничивает энергию первичной части
цы величиной |
101 |
эв, |
так как большинство вторичных частиц, |
|
г, ссостххххюосо |
|
имеет энергию, составляющую несколь |
||
|
ко процентов от Еп |
|||
|
|
|
Предельно |
измеримые импульсы в |
.^ахооооооосоооо |
|
камере Вильсона, помещенной в магнит |
||
|
ное поле с напряженностью — 1 0 4 эрстед, |
|||
|
|
|
составляют (3 |
5) -101 0 эв/с. |
|
|
|
Камера |
Вильсона, |
как |
правило т |
||||||
|
НатраВильсона |
существенно |
ограничивает |
светосилу |
||||||||
|
|
|
всей установки, тем самым уменьшая |
|||||||||
1 |
|
|
статистику наблюдения частиц |
высоких |
||||||||
II |
|
|
энергий. |
|
|
|
|
|
|
|
|
|
Iff |
|
|
Все эти |
причины |
приводят |
к тому, |
||||||
її |
\<>Г/УУУ> |
7221 |
что камера Вильсона |
может |
с |
успехом |
||||||
|
применяться для изучения частиц кос |
|||||||||||
|
JZ •77ТУ///////ГЛ |
мических лучей с |
энергией |
Е0 |
в |
не |
||||||
|
У//////////////)Л |
|
сколько |
сотен Гэв |
и |
во всяком |
случае |
|||||
VI |
схэоееееэехэообю |
для Е0^ |
1012эв. |
|
|
|
|
|
|
|||
Впервые ионизационный калориметр |
||||||||||||
|
|
|
||||||||||
|
wzzzzzzzzzzzzzm |
|
|
|
|
|
|
|
|
|||
¥1П |
|
с камерой Вильсона был применен авто |
||||||||||
WI |
У///////////////7Л |
|
рами в |
совместной |
работе |
с |
группой |
|||||
|
|
ФИАН в 1958 г. [6]. Общая |
схема |
сов |
||||||||
|
|
|
||||||||||
IX |
Y///////////77777, |
мещения камеры Вильсона с ионизаци |
||||||||||
х |
онным |
калориметром |
за |
прошедшие |
||||||||
|
|
годы не претерпела изменений. Она |
||||||||||
|
|
|
||||||||||
XI |
t V///////////////A |
|
показана па рис. 3 . 1, на котором |
изо |
||||||||
|
бражена |
установка, |
|
построенная |
в |
шОооэеээээбээееэ 1959 г. на горе Арагац [53].
|
IРЬ |
|
F77\fe |
Ионизационный |
калориметр |
изго |
|||
|
|
товлен из слоев железа толщиной 10 см |
|||||||
Рис. |
3.1. Схема ионизацион |
каждый, между которыми расположены |
|||||||
ного |
калориметра, |
совме |
ряды цилиндрических |
камер. Оси со |
|||||
щенного с |
камерой |
В и л ь с о |
седних рядов камер взаимно перпенди |
||||||
на. I — X I I |
— |
ряды |
иониза |
кулярны. Такое |
расположение |
позво |
|||
ционных камер |
(часть камер |
||||||||
соединена в группы), Гг, Г 2 , |
ляет получать координаты лавины в |
||||||||
Гэ — ряды |
годоскопических |
двух ортогональных проекциях и вос |
|||||||
|
счетчиков. |
|
станавливать пространственное положе |
||||||
ние |
лавины. |
Над ионизационным калориметром |
располагается |
||||||
камера Вильсона. Мишень из углерода, |
в |
которой происходит |
изучаемое взаимодействие, расположена над камерой Вильсона. В последующие годы появились аналогичные установки [29], в которых мишень помещалась внутрь камеры Вильсона. В послед
нем случае имеется возможность однозначно идентифицировать наличие электрического заряда у первичной частицы, регистриро вать вторичные частицы, рожденные при взаимодействии первич-
ной частицы в мишени и летящие в заднюю полусферу, точнее измерять углы между вторичными частицами и первичной. Однако такое расположение мишени ухудшает условия измерения импуль сов у вторичных частиц, если камера Вильсона находится в маг нитном поле.
В установке, изображенной на рис. 3.1, над мишенью из угле рода были расположены счетчики Гейгера — Мюллера, соединен ные с годоскопом. Они служили для определения природы первич
ной |
частицы |
(заряженная — нейтральная). Над |
счетчиками |
|
располагался |
толстый слой (12 см) свинца, над которым имел |
|||
ся |
еще |
один |
ряд счетчиков Гейгера — Мюллера, |
соединенных |
с годоскопом. |
|
|
||
|
При |
работе с частицами высоких энергий приходится сталки |
ваться с проблемой сопровождения их частицами электронно-фо тонных ливней. Эта электронно-фотонная компонента, сопровож дающая адроны,. может исказить некоторые параметры взаимодей ствия (завысить долю энергии, передаваемой при взаимодействии п°-мезонам, имитировать заряженную первичную частицу, в то время как первичной была нейтральная частица, исказить мно жественность генерируемых частиц и т. д.). Поэтому целесообраз но поглотить частицы сопровождения достаточно толстым слоем свинца. Однако при этом возникает генерация ливней в свинцовом поглотителе. Такие ливни хорошо наблюдаются (хотя бы системой годоскопических счетчиков) и они могут быть исключены из даль нейшей обработки полученной информации. Поэтому в конечном итоге толстый свинцовый фильтр над установкой, при должной системе регистрации ливней под ним, приводит только к уменьше нию потока адронов, очищая его от сопровождения электронно-фо тонной компонентой.
Счетчики над свинцовым фильтром служат для регистрации воздушного сопровождения.
Для исключения регистрации событий, связанных с широкими атмосферными ливнями, иногда практикуют применение счетчи ков, расположенных близ ионизационного калориметра, сигналы от которых включены в систему антисовпадений с основным уп равляющим сигналом.
Появление различных типов искровых камер привело к широ кому использованию их в физике космических лучей. В ряде слу чаев трековые искровые камеры по своим параметрам оказываются способными конкурировать с камерами Вильсона, а простота их изготовления, возможность создания искровых камер больших размеров создает им ряд преимуществ перед камерами Вильсона.
В |
связи с этим возникла проблема объединения искровых камер |
и |
ионизационного калориметра. |
|
Сложности объединения этих двух методов заключаются в сле |
дующем.
1.«Память» у большинства искровых камер непродолжительна,
тП ам ~ Ю - 5 сек. Поэтому для хорошей эффективности регистрации
частиц и малого искажения следов за счет диффузии |
необхо |
дима генерация сигнала, управляющего работой искровых |
камер, |
сминимальной задержкой.
2.Во время срабатывания искровых камер возникает силь ная электромагнитная помеха, создающая ложный сигнал на вхо дах усилителей, соединенных с ионизационными камерами. В си лу того, что Тпам ~ Ю~5 сек, сигнал, управляющий работой ис кровой камеры, не может быть задержан на время, большее тП ам»
т.е. электромагнитные помехи возникают через ~ 10"6 сек после прохождения частиц через ионпзацпопный калориметр.
Указанные сложности в различных работах обходятся двумя путями.
Либо создаются условия, удлиняющие «память» искровых камер до ~ Ю - 4 сек. При такой долгой «памяти» возможно при менение ионизационного калориметра с ионизационными камера ми в качестве детекторов ионизации. При этом могут быть разде лены во времени измерения амплитуд импульсов от ионизационных камер (до подачи высоковольтного импульса на искровые камеры) и момент возникновения помех.
Либо применяются ионизационные калориметры со сцпитилляцпонными детекторами ионизации. В этом случае задержка управ ляющего сигнала может быть уменьшена до ^ Ю - 8 сек — времени высвечивания пластических сцинтилляторов. При использовании быстродействующих детекторов ионизации не всегда удобно про водить измерения амплитуд импульсов от детекторов ионизации до срабатывания искровых камер. В таких случаях приходится принимать специальные меры для подавления помех.
Мы рассмотрим одну из эффективных мер подавления помех, которая была применена в установке, предназначенной для ра боты с большой эмульсионной стопкой (рис. 3.2). Она была раз работана и построена в 1966 г. [30]. В дальнейшем подобные ус тановки с некоторыми конструктивными вариациями применялись как в нашей лаборатории [41], так и за рубежом [43] для аналогич ных исследований.
Для защиты от помех, связанных с работой искровой камеры, искровая камера со всех сторон (вместе с системой фотографиро
вания) окружалась экраном |
из красной меди толщиной |
0,5 мм |
(в последующем выяснилось, |
что аналогичных результатов |
можно |
добиться и с экраном из алюминия толщиной -~ 1 мм). Источник питания, от которого питался генератор высоковольтных им пульсов (ГИН), и все обслуживающие его схемы, размещенные рядом с искровой камерой, были помещены в экранированный красной медью ящик. Ток от источника питания подавался по экранированному кабелю. Целесообразно в цепи питания ставить высокочастотные фильтры.
Эти два мероприятия радикально снижают уровень помех, при одном условии: из-под экрана, под которым находится искро вая камера и все элементы, соединенные с ГИНом, не должны

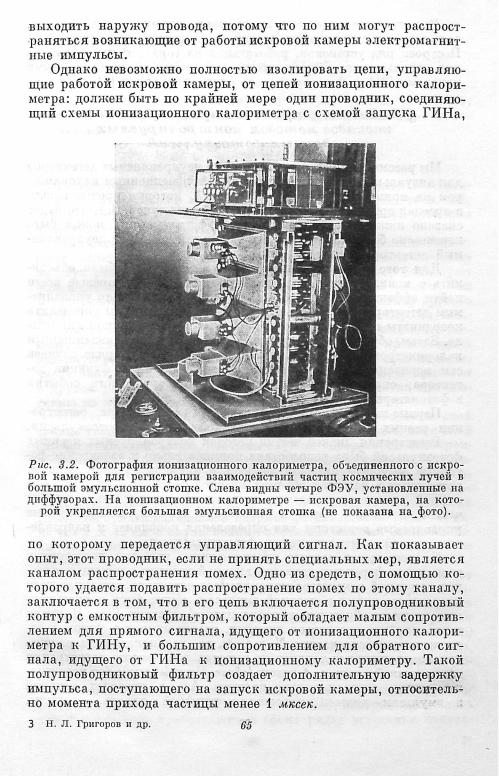

![](/html/65386/283/html_NS_TLQcPwA.FP4z/htmlconvd-kHi8Sj66x1.jpg)
К настоящему времени метод ионизационного калориметра, соединенного с искровыми камерами, получил распространение. Построен ряд установок, работающих на горах. В некоторых из них используется ионизационный калориметр с ионизационными камерами [31], в некоторых — со сцинтилляторами [7].
§ 3. Регистрация |
электронно-фотонных |
каскадов методом |
понтролируемых |
ядерных |
фотоэмульсий |
Мы рассмотрим методы объединения неуправляемых детекторов для визуального наблюдения частиц с ионизационным калоримет
ром на примере ядерных фотоэмульсий, которые прочно |
вошли |
в арсенал средств исследования космических лучей. Все, что |
будет |
сказано ниже относительно ядерных фотоэмульсий, может быть перенесено без принципиальных изменений на любой неуправляе мый детектор частиц.
Для того чтобы ядерные фотоэмульсии можно было объеди нить с ионизационным калориметром, необходимо прежде всего найти эффективный способ объединения их с каким-то управляе мым детектором, с помощью которого можно было бы определять координаты интересующего нас события в эмульсионном материа ле. Затем, объединив этот управляемый детектор с ионизационным калориметром, мы решим поставленную задачу. В ряде случаев сам ионизационный калориметр может выполнять функции де
тектора, определяющего координаты регистрируемого |
события |
в фотоматериале или ином неуправляемом детекторе. |
|
Первые шаги в этом направлении были сделаны при |
регистра |
ции разных типов ливней с помощью ядерной фотоэмульсин. Регистрация ливней частиц методом контролируемых ядерных фотоэмульсий была разработана применительно к электронно-фо тонным каскадам высокой энергии и применительно к ливням, рождаемым в больших объемах ядерной фотоэмульсии. Эти типы ливней различаются прежде всего своей плотностью и числом частиц. В связи с этими особенностями используются различные управляемые детекторы для определения координат и направле
ния ливней, регистрируемых фотоэмульсиями.
В свое время авторы предположили, что при регистрации электронно-фотонных каскадов высокой энергии с помощью ядер ных эмульсий в качестве управляемого детектора, указывающего координаты ливня в ядерной эмульсии, могут быть ионизацион ные камеры, образующие координатную систему [28]. В самом деле, если интересоваться ливнями, развившимися в свинце и со
держащими число частиц N |
> 1000, то, |
как показывают измере |
||
ния ионизационных толчков |
на высотах |
гор, частота регистрации |
||
таких ливней равна ~ |
1 ливепь/л*2час. Поэтому даже без регистра |
|||
ции углов, |
задавая |
только площадь AS, в пределах которой |
||
в эмульсии |
должен |
находиться искомый ливень, получим, |
пользуясь соотношением (3.1): |
|
|
|
|
||
/ Ф 7 , Э Д , 5 < 1 , |
отсюда |
A S < - J — . |
|
|||
|
|
|
|
J $ J |
э |
|
Так как для |
ливней, |
содержащих |
1000 |
частиц и |
больше, |
|
/ф гг; 1 м-^часг1, |
то при времени экспозиции эмульсии Т0 |
= 24 ча |
||||
са имеем: |
|
|
|
|
|
|
|
AS<^~$r |
м*~ 4 , 1 |
0 2 |
с^г- |
|
|
Поперечные размеры электронно-фотонного каскада в макси муме своего развития составляют примерно 2 см (см. табл. 2.2, стр. 40). Поэтому детекторы ионизации могли быть взяты размером в несколько сантиметров.
Для экспериментальной проверки этих соображений в 1956 г. была создана установка площадью около 1 м2 [16]. Она состояла из двух рядов цилиндрических ионизационных камер диаметром 4 см и длиной 90 см. В каждом ряду находилось по 22 камеры. Оси камер одного ряда были перпендикулярны к осям камер другого ряда, т. е. камеры образовывали координатную систему. От каж дой камеры импульс тока регистрировался независимо в тот мо мент, когда суммарная по любому ряду ионизация превосходила заданную величину, эквивалентную одновременному прохождению
через |
камеру примерно 1000 релятивистских частиц, и |
при этом |
в другом ряду суммарная ионизация была эквивалентна |
прохож |
|
дению |
не менее 100 релятивистских частиц. |
|
Между камерами первого и второго рядов находился слой свинца толщиной 2 см. Над обоими рядами камер находился слой свинца толщиной 10 см, который служил генератором электрон но-фотонных ливней адронами высокой энергии и кроме того по глощал электронно-фотонную компоненту, падающую на установ ку из атмосферы.
Под верхним слоем свинца в светонепроницаемых конвертах из черной бумаги находились ядерные фотопластинки НИКФИ ти па «Р» 9 x 1 2 см2 с эмульсионным слоем 200 микрон. Специальны ми плоскими пружинами они прижимались к верхнему слою свинца.
Выбранная система управления регистрацией сигналов от ионизационных камер (одновременные толчки в двух рядах ка мер) обеспечивала генерацию импульсов тока в камерах мощными ливнями релятивистских частиц, выходящих из толстого верхнего слоя свинца и пронизывающих оба ряда камер. Естественно, что при этом частицы проходили и через ядерную фотоэмульсию, чувствительную к релятивистским частицам. Фотопластинки по крывали около 80% всей площади установки.
Поиск ливней в ядерной эмульсии производился под микроско пом с увеличением около 200X в тех местах, которые находились под пересечением сработавших в обоих рядах установки иониза-
67 |
3* |
ционных камер. Площадь, которую нужно было при этом просмот реть для обнаружения искомого ливня, составляла в среднем око ло 60 см2.
В этой небольшой установке в разных ее вариантах по показа ниям ионизационных камер было отобрано 46 ливней. В 31 случае (т. е. 68 + 12%) в эмульсиях были найдены соответствующие лив ни. Если учесть, что фотоэмульсии покрывали в установке 78% площади (остальное приходилось на зазоры между пластинками и их края), то в этой установке было найдено около 90% искомых ливней.
Такой результат оказался достаточно обнадеживающим для создания специальной большой установки, предназначенной для изучения характеристик взаимодействия частиц с легкими ядрами при энергии ^> 101 2 эв методом контролируемых ядерных фото эмульсий. В этой установке нашла свое воплощение идея изуче ния процессов генерации электронно-фотонной компоненты (в ос
новном от распада п°-мезопов) частицами известной |
энергии |
(в энергетическом интервале 101 2 —101 3 эе). Для измерения |
энергии |
первичной частицы был применен ионизационный калориметр площадью 10 .м2, описанный в гл. I I . Для регистрации -у-квантов (измерения их энергии и углов вылета) были применены ядерные фотоэмульсии НИКФИ типа «Р», расположенные под слоями свин ца в специальных блоках. В качестве управляемого детектора для определения координат лавин были использованы цилиндрические ионизационные камеры первых двух рядов (I и I I ) ионизационного калориметра.
Схематическое изображение этой (пока что уникальной) уста новки представлено на рис. 2.8 (стр. 50).
На камерах первого ряда находились блоки из свинца, в ко торые закладывались ядерные эмульсии. Каждый блок состоял из трех слоев свинца толщиной по 1 см, под каждым слоем свинца находилась в пакетах из черной бумаги ядерная эмульсия толщи ной 50 мкм. Под нижним слоем свинца в пакет с ядерной эмуль сией закладывались еще два слоя рентгеновской пленки РТ-6, разделенные листом черной бумаги. Эти пакеты с фотоматериа лами с помощью плоского стального листа и плоских волнообраз ных пружин поджимались снизу к соответствующим слоям свинца.
Над блоками с эмульсиями на расстоянии L ^ 150 см распо лагалась мишень из графита толщиной ^ 20 г/см2. Гамма-кванты, возникшие от распада я°-мезона, генерированного в мишени на уровне фотоэмульсий, разойдутся от центра общего ливня в сред нем на расстояние
где (р±уУ |
= 1,5'108 эв/с — средний поперечный импульс 7-кван- |
тов, ру — |
импульс у-кванта. Даже при энергии у-кванта 1,5-1012э<? |
расстояние у = 150 мкм. Следовательно, электромагнитные кас кады, развивающиеся в свинцовых слоях блоков от ^-квантов, возникших в результате распада я°-мезонов, родившихся в ми шени, пересекут эмульсионные слои на расстояниях друг от друга в сотни микрон. Такие расстояния вполне достаточны, чтобы можно было по наблюдаемой в эмульсии картине ливня опреде лить энергию у-кванта, его породившего.
/ / |
і і |
її |
11 |
і , / " |
, , |
|
I |
' |
' |
' |
' > |
' , ' |
1 |
I'll |
11',' |
' I , t , ' |
I' |
|
|
1 |
|
1 |
і |
|
J—L '-L |
Іі |
' / / |
|
|
Рис. |
3.3. |
Прпмер |
одпого пз лпвией, зарегистрированных в установке |
||||||||
(рпс. |
2.8) |
методом |
контролируемых |
фотоэмульсий |
(зарисовка |
с помощью |
|||||
|
|
|
проекционного |
микроскопа |
МБИ - 8) . |
|
На рис. 3.3 приведен один из типичных ливней, зарегистриро ванных под шестью лавинными единицами свинца методом конт ролируемых ядерных эмульсий в описанной установке. Этот ли вень создан первичной частицей с Е0 = 3,5-101 2 эв. На рисунке представлен результат зарисовки ливня с помощью проекционного микроскопа МБИ-8.
Энергию отдельного каскада можно определить методом радиу сов — путем определения радиуса круга, в котором содержится заданное число частиц (подробнее см. гл. V , § 1).. Углы между •у-кваитами определяются по расстоянию между каскадами:
Рг/с = (Уіь/L) cos Є,
