хки сва парам транзист

Райков Д.В., кафедра экспериментальной физики

Вместо постоянного значения коэффициента

передачи тока базы β используется частотно-зависимый

коэффициент

β0

0

1+ jωωβ

где: β0=β - коэффициент передачи тока базы на низкой частоте, ωβ - частота коэффициента передачи тока базы.

Райков Д.В., кафедра экспериментальной физики

Модуль частотной зависимости коэффициента

передачи тока базы определяется по формуле

2

Райков Д.В., кафедра экспериментальной физики

На частоте ω=ωβ модуль коэффициента передачи

уменьшается по сравнению с β0 в =1,41 раза. Если ω=3ωβ, то частотная зависимость коэффициента передачи тока базы принимает вид

ωωТ

где ωТ=β0ωβ граничная частота коэффициента передачи

тока базы, на которой коэффициент передачи тока снижаемся до единицы.

Райков Д.В., кафедра экспериментальной физики

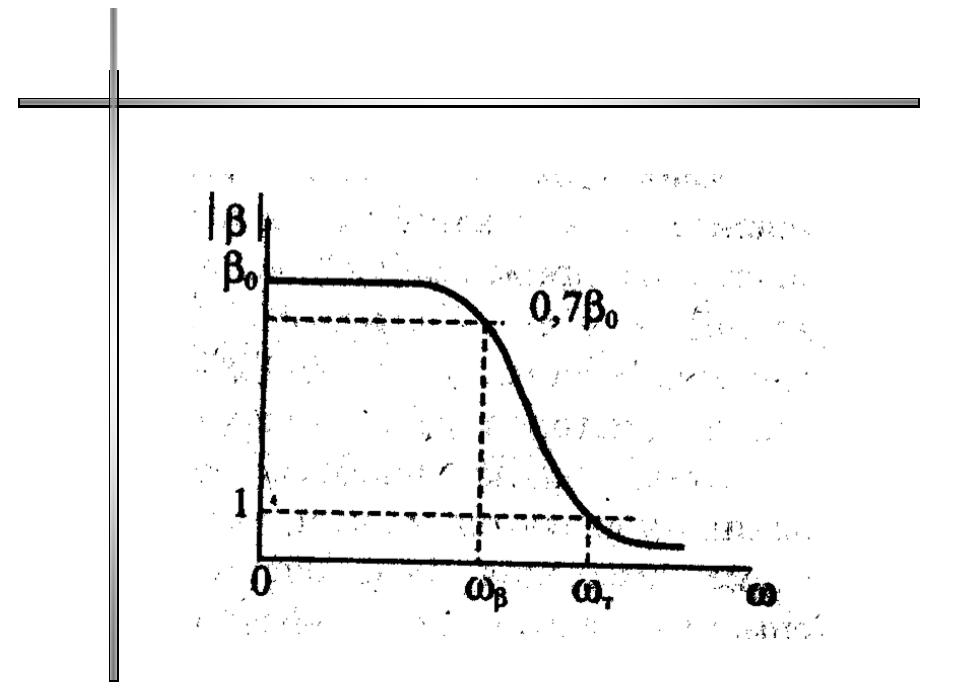

Частотная зависимость коэффициента передачи тока базы

Райков Д.В., кафедра экспериментальной физики

Следует учесть, что помимо падения усиления с

ростом частоты имеет место фазовый сдвиг выходного

сигнала по сравнению с входным, определяемый формулой

β
