.pdfДодаток Ж
Рис. 10. Схема генерального плану з експлікацією
~41 ~
Додаток З
|
ЕКСПЛІКАЦІЯ |
|
№ п/п |
Назва |
Кількість |
15 мм |
145 мм |
25 мм |
~42 ~
Додаток И
Рис. 11. Основні етапи розробки схеми генерального плану (приклад
ферма на 400 корів)
а – зонування території; б – формування виробничої зони; в – формування зони зберігання кормів; г – формування зони зберігання гною; д – розміщення приміщень допоміжної зони.
~43 ~
Додаток К

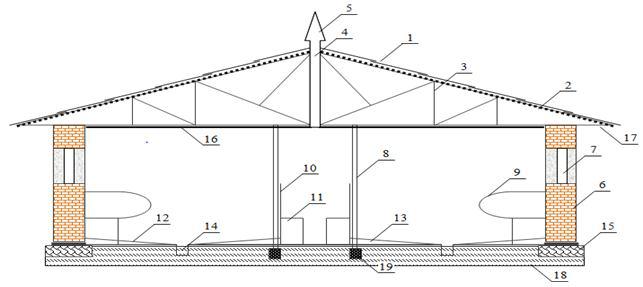

Рис. 12 . Схема розрізу приміщення з двохрядним розміщенням тварин за
будівельними частинами
1-накриття із азбестоцементних листів; 2-утеплювальний шар; 3-перекриття – дерев’яна ферма; 4-вентиляційна шахта; 5-козирок над вентиляційною шахтою; 6-цегляна стіна; 7-вікно з двохшаровим заскленням; 8-колони (дерев’яні опори); 9-перегородки боксів; 10-годівельні перегородки; 11-годівниці; 12підлога зони відпочинку; 13-підлога перед годівельної зони; 14-гнойова канавка; 15-стрфчковий фундамент; 16-стеля приміщення; 17-піддаша; 18основа ґрунту; 19-стовпчастий фундамент.
~44 ~
Додаток Л

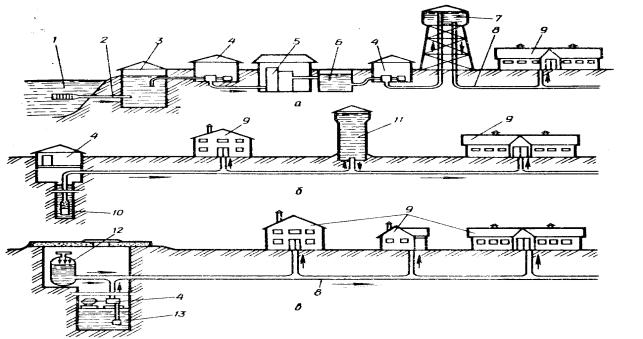

Рис. 13. Схема водопостачання при забиранні води
а- із відкритої водойми; б, в- із 45рубчастого або шахтного колодязя; 1- водойма; 2-водоприймальний пристрій; 3-береговий колодязь; 4-насосна станція; 5-водоочисна споруда; 6-резервуар очищенної води; 7-водонапірний бак; 8-водонапірна мережа; 9-об’єкти споживання води; 10-буровий колодязь; 11-водонапірна вежа; 12-повітряно-водяний бак; 13-шахтовий колодязь.
~45 ~
Додаток М
Вода
Забір із джерела
Обробка (очищення)
Нагромадження води
Подача води у тваринницькі приміщення
Розподіл між зонами розташування тварин
Напування тварин
Рис. 14. Схема технологічного процесу водопостачання ферми та
напування тварин
~46 ~
Додаток Н
Корми
Зернофураж Грубі Сінаж (силос) Коренебульбоплоди
Доставка кормів
Приймання (зважування)
Очищення та подрібнення
Подавання та дозування
Запарювання
Змішування
Розвантаження у транспортні засоби
Доставка дотваринницьких приміщень
Транспортування вздовж годівниць
Дозоване роздавання в годівниці
Очищення годівниць від залишків корму
Рис. 15. Схема технологічного процесу приготування і роздавання
кормів
~47 ~
Додаток О
Завантаження підстилки за потребою
Доставка до приміщення
Внесення в місця відпочинку тварин
Очищення стійл та зон відпочинку
Видалення гною з приміщень
Завантаження гноюна транспортні засоби
Доставка до сховищ
Складування та компостування гною
Утилізація гною
Рис. 16. Схема технологічного процесу прибирання приміщень,
видалення та утилізація гною
~48 ~
|
|
|
|
|
|
|
|
|
|
|
|
|
Додаток П |
|
|
|
|
Підготовка ДА |
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Доставка ДА домісця доїння |
|
|
|
Впускання корів у доїльний станок |
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Підготовка корів додоїння |
|
|
|
|
Облік надоєногомолока |
||||||
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Транспортування молока |
||
|
|
|
Підключення ДА досистеми та |
|||||||||||
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
тварини |
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Очищення молока |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
Машинне доїння |
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Охолодження молока |
||
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
Машинне додоювання |
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Зберігання молока |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Відключення ДА |
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
Завантаження у транспортні засоби |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Перенесення ДА |
|
|
|
Випускання корів з доїльного |
|
|
||||||||
|
|
|
|
|
|
|
|
станка |
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
Промивання та дезінфекція |
|
|
|
|
Доставка на переробку |
|
|||||
|
|
|
доїльногообладнання |
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рис. 17. Схема технологічного процесу доїння, обліку та первинної
обробки молока
~49 ~
Додаток Р
Приймання молока
Нормалізація
Очищення
Пастеризація
Гомогенізація
Охолодження (3538°С)
Сквашування в |
|
Заквашування |
Розлив у пляшки і |
|
резервуарах |
|
|
|
пакети |
|
|
|||
|
|
|
|
|
Сквашування в Розлив у пляшки і термостатній камері
пакети
Охолодження та дозрівання у холодильній камері
Перевірка якості
Зберігання та реалізація
Рис. 18. Технологічна схема виробництва кисломолочних продуктів
1). Термостатним способом:
Молоко нормалізоване>заквашування>розлив>сквашування. Використовують термостатні камери, які значно скорочують процес виробництва, але затрачається більше електроенергії.
2). Резервуарним способом:
Молоко нормалізоване>заквашування>сквашування>розлив. Використовують великі ємності (резервуари) для задавання та виробництва продукції, згідно технології приготування.
